• レベリングアジャスタ(レベルアジャスター)

FNM-A2-U

レベリングアジャスタ(おねじ) - 六角穴つき - ラバーディスク(白)つき

Leveling Adjuster with Socket Head

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。

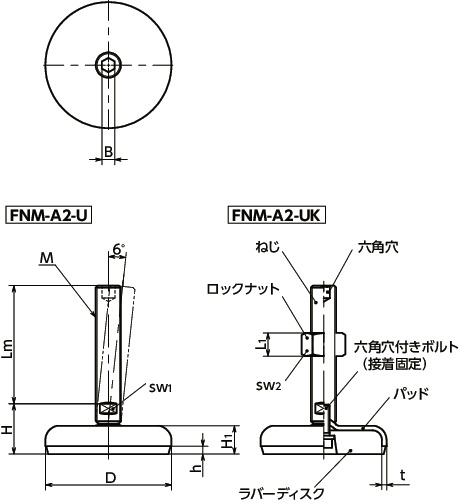

形状図

FNM-A2-Uレベリングアジャスタ(おねじ) - 六角穴つき - ラバーディスク(白)つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
50
60
80
100
120
M(並目)
ねじの呼び
すべて
M16
M20
M24
M30

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H L1 H1 h sw1 sw2 B t 静的許容荷重*1 (N) 質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
FNM-50-M16-75-A2-U 無し 50 M16 2 75 29 - 14.5 3.5 12 - 8 3 13000 191 3,000 CAD カート 非在庫品
FNM-50-M16-100-A2-U 無し 50 M16 2 100 29 - 14.5 3.5 12 - 8 3 13000 225 3,200 CAD カート 非在庫品
FNM-50-M16-125-A2-U 無し 50 M16 2 125 29 - 14.5 3.5 12 - 8 3 13000 254 3,300 CAD カート 非在庫品
FNM-50-M16-150-A2-U 無し 50 M16 2 150 29 - 14.5 3.5 12 - 8 3 13000 294 3,600 CAD カート 非在庫品
FNM-50-M16-200-A2-U 無し 50 M16 2 200 29 - 14.5 3.5 12 - 8 3 13000 334 3,700 CAD カート 非在庫品
FNM-60-M16-75-A2-U 無し 60 M16 2 75 30 - 16 4 12 - 8 3 13000 241 3,200 CAD カート 非在庫品
FNM-60-M16-100-A2-U 無し 60 M16 2 100 30 - 16 4 12 - 8 3 13000 275 3,400 CAD カート 非在庫品
FNM-60-M16-125-A2-U 無し 60 M16 2 125 30 - 16 4 12 - 8 3 13000 304 3,500 CAD カート 非在庫品
FNM-60-M16-150-A2-U 無し 60 M16 2 150 30 - 16 4 12 - 8 3 13000 344 3,700 CAD カート 非在庫品
FNM-60-M16-200-A2-U 無し 60 M16 2 200 30 - 16 4 12 - 8 3 13000 384 3,800 CAD カート 非在庫品
FNM-80-M16-75-A2-U 無し 80 M16 2 75 32 - 18 5 12 - 8 3 11000 331 4,100 CAD カート 非在庫品
FNM-80-M16-100-A2-U 無し 80 M16 2 100 32 - 18 5 12 - 8 3 11000 365 4,300 CAD カート 非在庫品
FNM-80-M16-125-A2-U 無し 80 M16 2 125 32 - 18 5 12 - 8 3 11000 394 4,400 CAD カート 非在庫品
FNM-80-M16-150-A2-U 無し 80 M16 2 150 32 - 18 5 12 - 8 3 11000 434 4,600 CAD カート 非在庫品
FNM-80-M16-200-A2-U 無し 80 M16 2 200 32 - 18 5 12 - 8 3 11000 474 4,800 CAD カート 非在庫品
FNM-80-M20-75-A2-U 無し 80 M20 2.5 75 33 - 18 5 15 - 10 3 11000 410 4,300 CAD カート 非在庫品
FNM-80-M20-100-A2-U 無し 80 M20 2.5 100 33 - 18 5 15 - 10 3 11000 463 4,500 CAD カート 非在庫品
FNM-80-M20-125-A2-U 無し 80 M20 2.5 125 33 - 18 5 15 - 10 3 11000 516 4,700 CAD カート 非在庫品
FNM-80-M20-150-A2-U 無し 80 M20 2.5 150 33 - 18 5 15 - 10 3 11000 569 4,900 CAD カート 非在庫品
FNM-80-M20-200-A2-U 無し 80 M20 2.5 200 33 - 18 5 15 - 10 3 11000 674 5,000 CAD カート 非在庫品
FNM-80-M24-100-A2-U 無し 80 M24 3 100 36 - 18 5 19 - 12 3 11000 560 4,900 CAD カート 非在庫品
FNM-80-M24-125-A2-U 無し 80 M24 3 125 36 - 18 5 19 - 12 3 11000 636 4,900 CAD カート 非在庫品
FNM-80-M24-150-A2-U 無し 80 M24 3 150 36 - 18 5 19 - 12 3 11000 712 5,200 CAD カート 非在庫品
FNM-80-M24-200-A2-U 無し 80 M24 3 200 36 - 18 5 19 - 12 3 11000 865 5,700 CAD カート 非在庫品
FNM-100-M16-75-A2-U 無し 100 M16 2 75 34 - 20 6 12 - 8 3 10000 491 5,000 CAD カート 非在庫品
FNM-100-M16-100-A2-U 無し 100 M16 2 100 34 - 20 6 12 - 8 3 10000 525 5,200 CAD カート 非在庫品
FNM-100-M16-125-A2-U 無し 100 M16 2 125 34 - 20 6 12 - 8 3 10000 554 5,300 CAD カート 非在庫品
FNM-100-M16-150-A2-U 無し 100 M16 2 150 34 - 20 6 12 - 8 3 10000 594 5,600 CAD カート 非在庫品
FNM-100-M16-200-A2-U 無し 100 M16 2 200 34 - 20 6 12 - 8 3 10000 634 5,700 CAD カート 非在庫品
FNM-100-M20-75-A2-U 無し 100 M20 2.5 75 35 - 20 6 15 - 10 3 10000 550 5,200 CAD カート 非在庫品
FNM-100-M20-100-A2-U 無し 100 M20 2.5 100 35 - 20 6 15 - 10 3 10000 603 5,400 CAD カート 非在庫品
FNM-100-M20-125-A2-U 無し 100 M20 2.5 125 35 - 20 6 15 - 10 3 10000 656 5,600 CAD カート 非在庫品
FNM-100-M20-150-A2-U 無し 100 M20 2.5 150 35 - 20 6 15 - 10 3 10000 709 5,800 CAD カート 非在庫品
FNM-100-M20-200-A2-U 無し 100 M20 2.5 200 35 - 20 6 15 - 10 3 10000 814 5,900 CAD カート 非在庫品
FNM-100-M24-100-A2-U 無し 100 M24 3 100 38 - 20 6 19 - 12 3 10000 700 5,800 CAD カート 非在庫品
FNM-100-M24-125-A2-U 無し 100 M24 3 125 38 - 20 6 19 - 12 3 10000 776 5,900 CAD カート 非在庫品
FNM-100-M24-150-A2-U 無し 100 M24 3 150 38 - 20 6 19 - 12 3 10000 852 6,200 CAD カート 非在庫品
FNM-100-M24-200-A2-U 無し 100 M24 3 200 38 - 20 6 19 - 12 3 10000 1005 6,600 CAD カート 非在庫品
FNM-120-M20-100-A2-U 無し 120 M20 2.5 100 39 - 22 6 15 - 10 4 16000 880 5,800 CAD カート 非在庫品
FNM-120-M20-125-A2-U 無し 120 M20 2.5 125 39 - 22 6 15 - 10 4 16000 933 6,000 CAD カート 非在庫品
FNM-120-M20-150-A2-U 無し 120 M20 2.5 150 39 - 22 6 15 - 10 4 16000 986 6,100 CAD カート 非在庫品
FNM-120-M20-200-A2-U 無し 120 M20 2.5 200 39 - 22 6 15 - 10 4 16000 1039 6,300 CAD カート 非在庫品
FNM-120-M24-100-A2-U 無し 120 M24 3 100 42 - 22 6 19 - 12 4 16000 1144 6,200 CAD カート 非在庫品
FNM-120-M24-125-A2-U 無し 120 M24 3 125 42 - 22 6 19 - 12 4 16000 1030 6,300 CAD カート 非在庫品
FNM-120-M24-150-A2-U 無し 120 M24 3 150 42 - 22 6 19 - 12 4 16000 1106 6,500 CAD カート 非在庫品
FNM-120-M24-200-A2-U 無し 120 M24 3 200 42 - 22 6 19 - 12 4 16000 1182 7,000 CAD カート 非在庫品
FNM-120-M30-100-A2-U 無し 120 M30 3.5 100 46 - 22 6 24 - 12 4 16000 1180 7,000 CAD カート 非在庫品
FNM-120-M30-125-A2-U 無し 120 M30 3.5 125 46 - 22 6 24 - 12 4 16000 1300 7,100 CAD カート 非在庫品
FNM-120-M30-150-A2-U 無し 120 M30 3.5 150 46 - 22 6 24 - 12 4 16000 1421 7,800 CAD カート 非在庫品
FNM-120-M30-200-A2-U 無し 120 M30 3.5 200 46 - 22 6 24 - 12 4 16000 1662 8,300 CAD カート 非在庫品
FNM-50-M16-75-A2-UK 有り 50 M16 2 75 29 14.8 14.5 3.5 12 24 8 3 13000 220 3,100 CAD カート 非在庫品
FNM-50-M16-100-A2-UK 有り 50 M16 2 100 29 14.8 14.5 3.5 12 24 8 3 13000 254 3,300 CAD カート 非在庫品
FNM-50-M16-125-A2-UK 有り 50 M16 2 125 29 14.8 14.5 3.5 12 24 8 3 13000 283 3,400 CAD カート 非在庫品
FNM-50-M16-150-A2-UK 有り 50 M16 2 150 29 14.8 14.5 3.5 12 24 8 3 13000 323 3,700 CAD カート 非在庫品
FNM-50-M16-200-A2-UK 有り 50 M16 2 200 29 14.8 14.5 3.5 12 24 8 3 13000 363 3,800 CAD カート 非在庫品
FNM-60-M16-75-A2-UK 有り 60 M16 2 75 30 14.8 16 4 12 24 8 3 13000 270 3,300 CAD カート 非在庫品
FNM-60-M16-100-A2-UK 有り 60 M16 2 100 30 14.8 16 4 12 24 8 3 13000 304 3,500 CAD カート 非在庫品
FNM-60-M16-125-A2-UK 有り 60 M16 2 125 30 14.8 16 4 12 24 8 3 13000 333 3,600 CAD カート 非在庫品
FNM-60-M16-150-A2-UK 有り 60 M16 2 150 30 14.8 16 4 12 24 8 3 13000 373 3,800 CAD カート 非在庫品
FNM-60-M16-200-A2-UK 有り 60 M16 2 200 30 14.8 16 4 12 24 8 3 13000 413 3,900 CAD カート 非在庫品
FNM-80-M16-75-A2-UK 有り 80 M16 2 75 32 14.8 18 5 12 24 8 3 11000 360 4,200 CAD カート 非在庫品
FNM-80-M16-100-A2-UK 有り 80 M16 2 100 32 14.8 18 5 12 24 8 3 11000 394 4,400 CAD カート 非在庫品
FNM-80-M16-125-A2-UK 有り 80 M16 2 125 32 14.8 18 5 12 24 8 3 11000 423 4,500 CAD カート 非在庫品
FNM-80-M16-150-A2-UK 有り 80 M16 2 150 32 14.8 18 5 12 24 8 3 11000 463 4,700 CAD カート 非在庫品
FNM-80-M16-200-A2-UK 有り 80 M16 2 200 32 14.8 18 5 12 24 8 3 11000 503 4,900 CAD カート 非在庫品
FNM-80-M20-75-A2-UK 有り 80 M20 2.5 75 33 18 18 5 15 30 10 3 11000 462 4,500 CAD カート 非在庫品
FNM-80-M20-100-A2-UK 有り 80 M20 2.5 100 33 18 18 5 15 30 10 3 11000 515 4,700 CAD カート 非在庫品
FNM-80-M20-125-A2-UK 有り 80 M20 2.5 125 33 18 18 5 15 30 10 3 11000 568 4,900 CAD カート 非在庫品
FNM-80-M20-150-A2-UK 有り 80 M20 2.5 150 33 18 18 5 15 30 10 3 11000 621 5,100 CAD カート 非在庫品
FNM-80-M20-200-A2-UK 有り 80 M20 2.5 200 33 18 18 5 15 30 10 3 11000 726 5,200 CAD カート 非在庫品
FNM-80-M24-100-A2-UK 有り 80 M24 3 100 36 21.5 18 5 19 36 12 3 11000 652 5,200 CAD カート 非在庫品
FNM-80-M24-125-A2-UK 有り 80 M24 3 125 36 21.5 18 5 19 36 12 3 11000 728 5,200 CAD カート 非在庫品
FNM-80-M24-150-A2-UK 有り 80 M24 3 150 36 21.5 18 5 19 36 12 3 11000 804 5,500 CAD カート 非在庫品
FNM-80-M24-200-A2-UK 有り 80 M24 3 200 36 21.5 18 5 19 36 12 3 11000 957 6,000 CAD カート 非在庫品
FNM-100-M16-75-A2-UK 有り 100 M16 2 75 34 14.8 20 6 12 24 8 3 10000 520 5,100 CAD カート 非在庫品
FNM-100-M16-100-A2-UK 有り 100 M16 2 100 34 14.8 20 6 12 24 8 3 10000 554 5,300 CAD カート 非在庫品
FNM-100-M16-125-A2-UK 有り 100 M16 2 125 34 14.8 20 6 12 24 8 3 10000 583 5,400 CAD カート 非在庫品
FNM-100-M16-150-A2-UK 有り 100 M16 2 150 34 14.8 20 6 12 24 8 3 10000 623 5,700 CAD カート 非在庫品
FNM-100-M16-200-A2-UK 有り 100 M16 2 200 34 14.8 20 6 12 24 8 3 10000 663 5,800 CAD カート 非在庫品
FNM-100-M20-75-A2-UK 有り 100 M20 2.5 75 35 18 20 6 15 30 10 3 10000 602 5,400 CAD カート 非在庫品
FNM-100-M20-100-A2-UK 有り 100 M20 2.5 100 35 18 20 6 15 30 10 3 10000 655 5,600 CAD カート 非在庫品
FNM-100-M20-125-A2-UK 有り 100 M20 2.5 125 35 18 20 6 15 30 10 3 10000 708 5,800 CAD カート 非在庫品
FNM-100-M20-150-A2-UK 有り 100 M20 2.5 150 35 18 20 6 15 30 10 3 10000 761 6,000 CAD カート 非在庫品
FNM-100-M20-200-A2-UK 有り 100 M20 2.5 200 35 18 20 6 15 30 10 3 10000 866 6,100 CAD カート 非在庫品
FNM-100-M24-100-A2-UK 有り 100 M24 3 100 38 21.5 20 6 19 36 12 3 10000 792 6,100 CAD カート 非在庫品
FNM-100-M24-125-A2-UK 有り 100 M24 3 125 38 21.5 20 6 19 36 12 3 10000 868 6,200 CAD カート 非在庫品
FNM-100-M24-150-A2-UK 有り 100 M24 3 150 38 21.5 20 6 19 36 12 3 10000 944 6,500 CAD カート 非在庫品
FNM-100-M24-200-A2-UK 有り 100 M24 3 200 38 21.5 20 6 19 36 12 3 10000 1097 6,900 CAD カート 非在庫品
FNM-120-M20-100-A2-UK 有り 120 M20 2.5 100 39 18 22 6 15 30 10 4 16000 932 6,000 CAD カート 非在庫品
FNM-120-M20-125-A2-UK 有り 120 M20 2.5 125 39 18 22 6 15 30 10 4 16000 985 6,200 CAD カート 非在庫品
FNM-120-M20-150-A2-UK 有り 120 M20 2.5 150 39 18 22 6 15 30 10 4 16000 1038 6,300 CAD カート 非在庫品
FNM-120-M20-200-A2-UK 有り 120 M20 2.5 200 39 18 22 6 15 30 10 4 16000 1091 6,500 CAD カート 非在庫品
FNM-120-M24-100-A2-UK 有り 120 M24 3 100 42 21.5 22 6 19 36 12 4 16000 1236 6,500 CAD カート 非在庫品
FNM-120-M24-125-A2-UK 有り 120 M24 3 125 42 21.5 22 6 19 36 12 4 16000 1122 6,600 CAD カート 非在庫品
FNM-120-M24-150-A2-UK 有り 120 M24 3 150 42 21.5 22 6 19 36 12 4 16000 1198 6,800 CAD カート 非在庫品
FNM-120-M24-200-A2-UK 有り 120 M24 3 200 42 21.5 22 6 19 36 12 4 16000 1274 7,300 CAD カート 非在庫品
FNM-120-M30-100-A2-UK 有り 120 M30 3.5 100 46 25.6 22 6 24 46 12 4 16000 1379 7,800 CAD カート 非在庫品
FNM-120-M30-125-A2-UK 有り 120 M30 3.5 125 46 25.6 22 6 24 46 12 4 16000 1499 7,900 CAD カート 非在庫品
FNM-120-M30-150-A2-UK 有り 120 M30 3.5 150 46 25.6 22 6 24 46 12 4 16000 1620 8,600 CAD カート 非在庫品
FNM-120-M30-200-A2-UK 有り 120 M30 3.5 200 46 25.6 22 6 24 46 12 4 16000 1861 9,100 CAD カート 非在庫品

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FNM-A2-U FNM-A2-UK
ねじ スティール
三価クロメート処理
スティール
三価クロメート処理
パッド スティール
三価クロメート処理
スティール
三価クロメート処理
ラバーディスク TPE(白)硬度ショアA80±5 TPE(白)硬度ショアA80±5
六角穴付きボルト ステンレス鋼 ステンレス鋼
ロックナット - スティール
三価クロメート処理

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじ上部の六角穴および下部の二面幅を利用してください。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 耐候性にすぐれたTPE製のラバーディスクつき。機器・装置の滑り止めに効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FNM-A2-U なし
FNM-A2-UK あり

関連商品

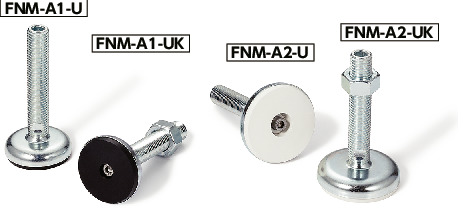

ラバーディスクがNBR製のFNM-A1-Uがあります。
FNM-A1-U

FNM-A2-Uレベリングアジャスタ(おねじ) - 六角穴つき - ラバーディスク(白)つき

同形状で耐蝕性にすぐれたステンレス製のFNMS-B2-Uがあります。
FNMS-B2-U

FNM-A2-Uレベリングアジャスタ(おねじ) - 六角穴つき - ラバーディスク(白)つき
