レベリングアジャスタ(おねじ) - 六角頭つき - ラバーディスク(黒)つき

Leveling Adjuster with Hexagon Head

FNMS-B1-V

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。

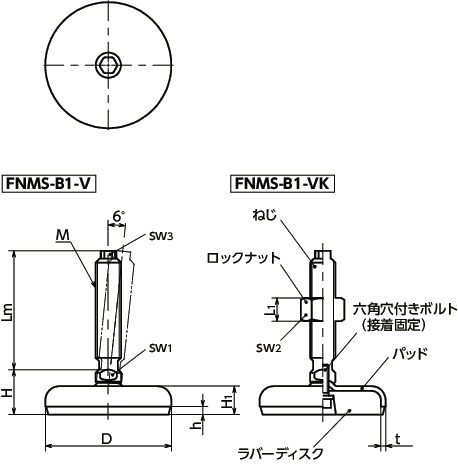

形状図

FNMS-B1-Vレベリングアジャスタ(おねじ) - 六角頭つき - ラバーディスク(黒)つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
60
80
100
M(並目)
ねじの呼び
すべて
M16
M20
M24

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H L1 H1 h sw1 sw2 sw3 t 静的許容荷重*1 (N) 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FNMS-60-M16-75-B1-V 無し 60 M16 2 75 27 - 16 4 12 - 10 3 27000 241 6,600 7,260 CAD カート 実働10日目出荷
FNMS-60-M16-100-B1-V 無し 60 M16 2 100 27 - 16 4 12 - 10 3 27000 275 6,820 7,502 CAD カート 実働10日目出荷
FNMS-60-M16-125-B1-V 無し 60 M16 2 125 27 - 16 4 12 - 10 3 27000 304 7,040 7,744 CAD カート 実働10日目出荷
FNMS-60-M16-150-B1-V 無し 60 M16 2 150 27 - 16 4 12 - 10 3 27000 344 7,260 7,986 CAD カート 実働10日目出荷
FNMS-80-M16-75-B1-V 無し 80 M16 2 75 29 - 18 5 12 - 10 3 24000 331 7,590 8,349 CAD カート 実働10日目出荷
FNMS-80-M16-100-B1-V 無し 80 M16 2 100 29 - 18 5 12 - 10 3 24000 365 7,810 8,591 CAD カート 実働10日目出荷
FNMS-80-M16-125-B1-V 無し 80 M16 2 125 29 - 18 5 12 - 10 3 24000 394 8,030 8,833 CAD カート 実働10日目出荷
FNMS-80-M16-150-B1-V 無し 80 M16 2 150 29 - 18 5 12 - 10 3 24000 434 8,250 9,075 CAD カート 実働10日目出荷
FNMS-80-M20-100-B1-V 無し 80 M20 2.5 100 30 - 18 5 16 - 13 3 24000 463 8,690 9,559 CAD カート 実働10日目出荷
FNMS-80-M20-125-B1-V 無し 80 M20 2.5 125 30 - 18 5 16 - 13 3 24000 516 9,240 10,164 CAD カート 実働10日目出荷
FNMS-80-M20-150-B1-V 無し 80 M20 2.5 150 30 - 18 5 16 - 13 3 24000 569 9,790 10,769 CAD カート 実働10日目出荷
FNMS-80-M20-200-B1-V 無し 80 M20 2.5 200 30 - 18 5 16 - 13 3 24000 674 10,600 11,660 CAD カート 実働10日目出荷
FNMS-80-M24-100-B1-V 無し 80 M24 3 100 33 - 18 5 20 - 17 3 24000 560 10,100 11,110 CAD カート 実働10日目出荷
FNMS-80-M24-150-B1-V 無し 80 M24 3 150 33 - 18 5 20 - 17 3 24000 712 11,000 12,100 CAD カート 実働10日目出荷
FNMS-80-M24-200-B1-V 無し 80 M24 3 200 33 - 18 5 20 - 17 3 24000 865 12,000 13,200 CAD カート 実働10日目出荷
FNMS-100-M16-75-B1-V 無し 100 M16 2 75 31 - 20 6 12 - 10 3 21000 491 9,460 10,406 CAD カート 実働10日目出荷
FNMS-100-M16-100-B1-V 無し 100 M16 2 100 31 - 20 6 12 - 10 3 21000 525 9,790 10,769 CAD カート 実働10日目出荷
FNMS-100-M16-125-B1-V 無し 100 M16 2 125 31 - 20 6 12 - 10 3 21000 554 10,100 11,110 CAD カート 実働10日目出荷
FNMS-100-M16-150-B1-V 無し 100 M16 2 150 31 - 20 6 12 - 10 3 21000 594 10,300 11,330 CAD カート 実働10日目出荷
FNMS-100-M20-100-B1-V 無し 100 M20 2.5 100 32 - 20 6 16 - 13 3 21000 603 10,800 11,880 CAD カート 実働10日目出荷
FNMS-100-M20-125-B1-V 無し 100 M20 2.5 125 32 - 20 6 16 - 13 3 21000 656 11,400 12,540 CAD カート 実働10日目出荷
FNMS-100-M20-150-B1-V 無し 100 M20 2.5 150 32 - 20 6 16 - 13 3 21000 709 11,900 13,090 CAD カート 実働10日目出荷
FNMS-100-M20-200-B1-V 無し 100 M20 2.5 200 32 - 20 6 16 - 13 3 21000 814 12,600 13,860 CAD カート 実働10日目出荷
FNMS-100-M24-100-B1-V 無し 100 M24 3 100 35 - 20 6 20 - 17 3 21000 700 11,900 13,090 CAD カート 実働10日目出荷
FNMS-100-M24-150-B1-V 無し 100 M24 3 150 35 - 20 6 20 - 17 3 21000 852 13,000 14,300 CAD カート 実働10日目出荷
FNMS-100-M24-200-B1-V 無し 100 M24 3 200 35 - 20 6 20 - 17 3 21000 1005 13,900 15,290 CAD カート 実働10日目出荷
FNMS-60-M16-75-B1-VK 有り 60 M16 2 75 27 14.8 16 4 12 24 10 3 27000 270 6,820 7,502 CAD カート 実働10日目出荷
FNMS-60-M16-100-B1-VK 有り 60 M16 2 100 27 14.8 16 4 12 24 10 3 27000 304 7,040 7,744 CAD カート 実働10日目出荷
FNMS-60-M16-125-B1-VK 有り 60 M16 2 125 27 14.8 16 4 12 24 10 3 27000 333 7,260 7,986 CAD カート 実働10日目出荷
FNMS-60-M16-150-B1-VK 有り 60 M16 2 150 27 14.8 16 4 12 24 10 3 27000 373 7,480 8,228 CAD カート 実働10日目出荷
FNMS-80-M16-75-B1-VK 有り 80 M16 2 75 29 14.8 18 5 12 24 10 3 24000 360 7,810 8,591 CAD カート 実働10日目出荷
FNMS-80-M16-100-B1-VK 有り 80 M16 2 100 29 14.8 18 5 12 24 10 3 24000 394 8,030 8,833 CAD カート 実働10日目出荷
FNMS-80-M16-125-B1-VK 有り 80 M16 2 125 29 14.8 18 5 12 24 10 3 24000 423 8,250 9,075 CAD カート 実働10日目出荷
FNMS-80-M16-150-B1-VK 有り 80 M16 2 150 29 14.8 18 5 12 24 10 3 24000 463 8,470 9,317 CAD カート 実働10日目出荷
FNMS-80-M20-100-B1-VK 有り 80 M20 2.5 100 30 18 18 5 16 30 13 3 24000 515 9,020 9,922 CAD カート 実働10日目出荷
FNMS-80-M20-125-B1-VK 有り 80 M20 2.5 125 30 18 18 5 16 30 13 3 24000 568 9,570 10,527 CAD カート 実働10日目出荷
FNMS-80-M20-150-B1-VK 有り 80 M20 2.5 150 30 18 18 5 16 30 13 3 24000 621 10,200 11,220 CAD カート 実働10日目出荷
FNMS-80-M20-200-B1-VK 有り 80 M20 2.5 200 30 18 18 5 16 30 13 3 24000 726 10,900 11,990 CAD カート 実働10日目出荷
FNMS-80-M24-100-B1-VK 有り 80 M24 3 100 33 21.5 18 5 20 36 17 3 24000 652 10,600 11,660 CAD カート 実働10日目出荷
FNMS-80-M24-150-B1-VK 有り 80 M24 3 150 33 21.5 18 5 20 36 17 3 24000 804 11,600 12,760 CAD カート 実働10日目出荷
FNMS-80-M24-200-B1-VK 有り 80 M24 3 200 33 21.5 18 5 20 36 17 3 24000 957 12,600 13,860 CAD カート 実働10日目出荷
FNMS-100-M16-75-B1-VK 有り 100 M16 2 75 31 14.8 20 6 12 24 10 3 21000 520 9,680 10,648 CAD カート 実働10日目出荷
FNMS-100-M16-100-B1-VK 有り 100 M16 2 100 31 14.8 20 6 12 24 10 3 21000 554 10,100 11,110 CAD カート 実働10日目出荷
FNMS-100-M16-125-B1-VK 有り 100 M16 2 125 31 14.8 20 6 12 24 10 3 21000 583 10,300 11,330 CAD カート 実働10日目出荷
FNMS-100-M16-150-B1-VK 有り 100 M16 2 150 31 14.8 20 6 12 24 10 3 21000 623 10,500 11,550 CAD カート 実働10日目出荷
FNMS-100-M20-100-B1-VK 有り 100 M20 2.5 100 32 18 20 6 16 30 13 3 21000 655 11,200 12,320 CAD カート 実働10日目出荷
FNMS-100-M20-125-B1-VK 有り 100 M20 2.5 125 32 18 20 6 16 30 13 3 21000 708 11,700 12,870 CAD カート 実働10日目出荷
FNMS-100-M20-150-B1-VK 有り 100 M20 2.5 150 32 18 20 6 16 30 13 3 21000 761 12,300 13,530 CAD カート 実働10日目出荷
FNMS-100-M20-200-B1-VK 有り 100 M20 2.5 200 32 18 20 6 16 30 13 3 21000 866 12,900 14,190 CAD カート 実働10日目出荷
FNMS-100-M24-100-B1-VK 有り 100 M24 3 100 35 21.5 20 6 20 36 17 3 21000 792 12,500 13,750 CAD カート 実働10日目出荷
FNMS-100-M24-150-B1-VK 有り 100 M24 3 150 35 21.5 20 6 20 36 17 3 21000 944 13,600 14,960 CAD カート 実働10日目出荷
FNMS-100-M24-200-B1-VK 有り 100 M24 3 200 35 21.5 20 6 20 36 17 3 21000 1097 14,500 15,950 CAD カート 実働10日目出荷

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FNMS-B1-V FNMS-B1-VK
ねじ SUS303 SUS303
パッド SUS304 SUS304
ラバーディスク NBR(黒)硬度ショアA80±5 NBR(黒)硬度ショアA80±5
六角穴付きボルト ステンレス鋼 ステンレス鋼
ロックナット - SUS304

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじ上部の六角部および下部の二面幅を利用してください。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 機器・装置の滑り止めに効果的なラバーディスクつき。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FNMS-B1-V なし
FNMS-B1-VK あり
