• レベリングアジャスタ(レベルアジャスター)

FNMS-B1-W

レベリングアジャスタ(おねじ) - スタッドカバーつき - ラバーディスク(黒)つき

Leveling Adjuster with Stud Cover

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

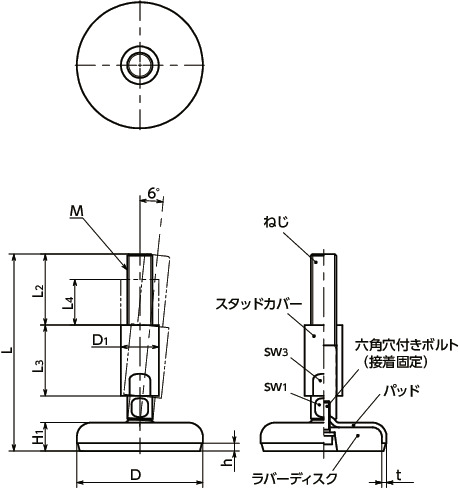

FNMS-B1-Wレベリングアジャスタ(おねじ) - スタッドカバーつき - ラバーディスク(黒)つき寸法図

寸法・CAD・価格

絞り込み

D
すべて
60
80
100
M(並目)
ねじの呼び
すべて
M16
M20
M24

単位 : mm

品番 D M(並目)
ねじの呼び
ピッチ L L2 L3 L4 H1 h sw1 sw3 t D1 静的許容荷重*1 (N) 質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
FNMS-60-M16-123-B1-W 60 M16 2 123 45 45 29 16 4 12 20 3 24 27000 358 8,400 CAD カート 非在庫品
FNMS-60-M16-148-B1-W 60 M16 2 148 45 45 29 16 4 12 20 3 24 27000 392 8,500 CAD カート 非在庫品
FNMS-60-M16-173-B1-W 60 M16 2 173 45 45 29 16 4 12 20 3 24 27000 426 8,700 CAD カート 非在庫品
FNMS-60-M16-198-B1-W 60 M16 2 198 45 45 29 16 4 12 20 3 24 27000 460 8,900 CAD カート 非在庫品
FNMS-80-M16-125-B1-W 80 M16 2 125 45 45 29 18 5 12 20 3 24 24000 485 9,200 CAD カート 非在庫品
FNMS-80-M16-150-B1-W 80 M16 2 150 45 45 29 18 5 12 20 3 24 24000 519 9,300 CAD カート 非在庫品
FNMS-80-M16-175-B1-W 80 M16 2 175 45 45 29 18 5 12 20 3 24 24000 553 9,500 CAD カート 非在庫品
FNMS-80-M16-200-B1-W 80 M16 2 200 45 45 29 18 5 12 20 3 24 24000 587 9,700 CAD カート 非在庫品
FNMS-80-M20-149-B1-W 80 M20 2.5 149 56 56 36 18 5 16 24 3 30 24000 797 11,000 CAD カート 非在庫品
FNMS-80-M20-174-B1-W 80 M20 2.5 174 56 56 36 18 5 16 24 3 30 24000 850 11,300 CAD カート 非在庫品
FNMS-80-M20-199-B1-W 80 M20 2.5 199 56 56 36 18 5 16 24 3 30 24000 903 11,500 CAD カート 非在庫品
FNMS-80-M20-249-B1-W 80 M20 2.5 249 56 56 36 18 5 16 24 3 30 24000 1009 12,000 CAD カート 非在庫品
FNMS-80-M24-174-B1-W 80 M24 3 174 67 67 42 18 5 20 30 3 35 24000 1036 14,000 CAD カート 非在庫品
FNMS-80-M24-224-B1-W 80 M24 3 224 67 67 42 18 5 20 30 3 35 24000 1188 14,800 CAD カート 非在庫品
FNMS-80-M24-274-B1-W 80 M24 3 274 67 67 42 18 5 20 30 3 35 24000 1341 15,300 CAD カート 非在庫品
FNMS-100-M16-126-B1-W 100 M16 2 126 45 45 29 20 6 12 20 3 24 21000 645 10,800 CAD カート 非在庫品
FNMS-100-M16-151-B1-W 100 M16 2 151 45 45 29 20 6 12 20 3 24 21000 679 11,000 CAD カート 非在庫品
FNMS-100-M16-176-B1-W 100 M16 2 176 45 45 29 20 6 12 20 3 24 21000 713 11,200 CAD カート 非在庫品
FNMS-100-M16-201-B1-W 100 M16 2 201 45 45 29 20 6 12 20 3 24 21000 747 11,300 CAD カート 非在庫品
FNMS-100-M20-151-B1-W 100 M20 2.5 151 56 56 36 20 6 16 24 3 30 21000 957 12,700 CAD カート 非在庫品
FNMS-100-M20-176-B1-W 100 M20 2.5 176 56 56 36 20 6 16 24 3 30 21000 1010 12,900 CAD カート 非在庫品
FNMS-100-M20-201-B1-W 100 M20 2.5 201 56 56 36 20 6 16 24 3 30 21000 1063 13,200 CAD カート 非在庫品
FNMS-100-M20-251-B1-W 100 M20 2.5 251 56 56 36 20 6 16 24 3 30 21000 1169 13,700 CAD カート 非在庫品
FNMS-100-M24-176-B1-W 100 M24 3 176 67 67 42 20 6 20 30 3 35 21000 1196 15,500 CAD カート 非在庫品
FNMS-100-M24-226-B1-W 100 M24 3 226 67 67 42 20 6 20 30 3 35 21000 1348 16,300 CAD カート 非在庫品
FNMS-100-M24-276-B1-W 100 M24 3 276 67 67 42 20 6 20 30 3 35 21000 1501 16,900 CAD カート 非在庫品

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FNMS-B1-W
ねじ SUS303
パッド SUS304
スタッドカバー SUS303
ラバーディスク NBR(黒)硬度ショアA80±5
六角穴付きボルト ステンレス鋼

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじの二面幅を利用してください。
  • スタッドカバーにより、取りつけ後、ねじの露出がありません。ねじにゴミやホコリがたまりにくく、清掃性にすぐれています。衛生管理が求められる食品機械・医薬品機械などの用途に。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 機器・装置の滑り止めに効果的なラバーディスクつき。

関連商品

ラバーディスクがTPE製のFNMS-B2-Wがあります。
耐候性にすぐれています。
FNMS-B2-W

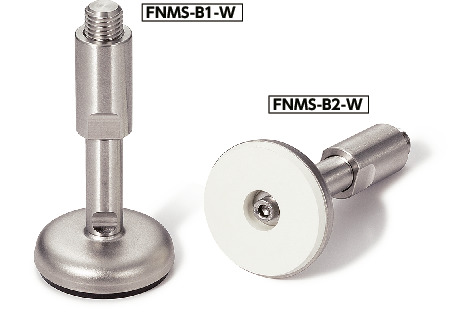

FNMS-B1-Wレベリングアジャスタ(おねじ) - スタッドカバーつき - ラバーディスク(黒)つき

機器・装置の転倒や位置ずれの対策に有効なアンカー固定タイプFNAMS-Wがあります。
FNAMS-W

FNMS-B1-Wレベリングアジャスタ(おねじ) - スタッドカバーつき - ラバーディスク(黒)つき


商品品番一覧
