• レベリングアジャスタ(レベルアジャスター)

FUAM-B0-S

レベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角調整

Leveling Adjuster with External Hexagon at the Bottom - for use with Anchor Bolt

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。

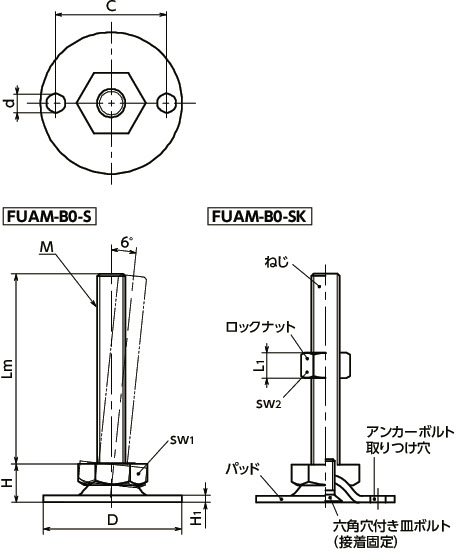

形状図

FUAM-B0-Sレベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角調整寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
40
50
60
80
M(並目)
ねじの呼び
すべて
M8
M10
M12

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び
ピッチ Lm H H1 d C sw1 sw2 L1 静的許容荷重
(N)*1
質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
FUAM-40-M8-40-B0-S 無し 40 M8 1.25 40 11 2 5.4 30 17 - - 7000 42 1,200 CAD カート 非在庫品
FUAM-40-M8-50-B0-S 無し 40 M8 1.25 50 11 2 5.4 30 17 - - 7000 45 1,200 CAD カート 非在庫品
FUAM-40-M8-63-B0-S 無し 40 M8 1.25 63 11 2 5.4 30 17 - - 7000 49 1,200 CAD カート 非在庫品
FUAM-40-M10-50-B0-S 無し 40 M10 1.5 50 11 2 5.4 30 17 - - 7000 54 1,300 CAD カート 非在庫品
FUAM-40-M10-60-B0-S 無し 40 M10 1.5 60 11 2 5.4 30 17 - - 7000 59 1,300 CAD カート 非在庫品
FUAM-40-M10-80-B0-S 無し 40 M10 1.5 80 11 2 5.4 30 17 - - 7000 72 1,400 CAD カート 非在庫品
FUAM-40-M10-100-B0-S 無し 40 M10 1.5 100 11 2 5.4 30 17 - - 7000 84 1,400 CAD カート 非在庫品
FUAM-40-M12-60-B0-S 無し 40 M12 1.75 60 11 2 5.4 30 17 - - 7000 87 1,500 CAD カート 非在庫品
FUAM-40-M12-80-B0-S 無し 40 M12 1.75 80 11 2 5.4 30 17 - - 7000 102 1,600 CAD カート 非在庫品
FUAM-40-M12-100-B0-S 無し 40 M12 1.75 100 11 2 5.4 30 17 - - 7000 117 1,600 CAD カート 非在庫品
FUAM-40-M12-125-B0-S 無し 40 M12 1.75 125 11 2 5.4 30 17 - - 7000 137 1,700 CAD カート 非在庫品
FUAM-50-M8-40-B0-S 無し 50 M8 1.25 40 11 2.5 6.6 38 17 - - 8000 66 1,200 CAD カート 非在庫品
FUAM-50-M8-50-B0-S 無し 50 M8 1.25 50 11 2.5 6.6 38 17 - - 8000 68 1,200 CAD カート 非在庫品
FUAM-50-M8-63-B0-S 無し 50 M8 1.25 63 11 2.5 6.6 38 17 - - 8000 71 1,200 CAD カート 非在庫品
FUAM-50-M10-50-B0-S 無し 50 M10 1.5 50 11 2.5 6.6 38 17 - - 8000 81 1,300 CAD カート 非在庫品
FUAM-50-M10-60-B0-S 無し 50 M10 1.5 60 11 2.5 6.6 38 17 - - 8000 86 1,300 CAD カート 非在庫品
FUAM-50-M10-80-B0-S 無し 50 M10 1.5 80 11 2.5 6.6 38 17 - - 8000 97 1,400 CAD カート 非在庫品
FUAM-50-M10-100-B0-S 無し 50 M10 1.5 100 11 2.5 6.6 38 17 - - 8000 107 1,500 CAD カート 非在庫品
FUAM-50-M12-60-B0-S 無し 50 M12 1.75 60 11 2.5 6.6 38 17 - - 8000 105 1,500 CAD カート 非在庫品
FUAM-50-M12-80-B0-S 無し 50 M12 1.75 80 11 2.5 6.6 38 17 - - 8000 118 1,600 CAD カート 非在庫品
FUAM-50-M12-100-B0-S 無し 50 M12 1.75 100 11 2.5 6.6 38 17 - - 8000 136 1,700 CAD カート 非在庫品
FUAM-50-M12-125-B0-S 無し 50 M12 1.75 125 11 2.5 6.6 38 17 - - 8000 155 1,700 CAD カート 非在庫品
FUAM-60-M8-40-B0-S 無し 60 M8 1.25 40 11 2.5 6.6 48 17 - - 8000 83 1,300 CAD カート 非在庫品
FUAM-60-M8-50-B0-S 無し 60 M8 1.25 50 11 2.5 6.6 48 17 - - 8000 85 1,300 CAD カート 非在庫品
FUAM-60-M8-63-B0-S 無し 60 M8 1.25 63 11 2.5 6.6 48 17 - - 8000 88 1,300 CAD カート 非在庫品
FUAM-60-M10-50-B0-S 無し 60 M10 1.5 50 11 2.5 6.6 48 17 - - 10000 99 1,400 CAD カート 非在庫品
FUAM-60-M10-60-B0-S 無し 60 M10 1.5 60 11 2.5 6.6 48 17 - - 10000 103 1,400 CAD カート 非在庫品
FUAM-60-M10-80-B0-S 無し 60 M10 1.5 80 11 2.5 6.6 48 17 - - 10000 113 1,500 CAD カート 非在庫品
FUAM-60-M10-100-B0-S 無し 60 M10 1.5 100 11 2.5 6.6 48 17 - - 10000 124 1,500 CAD カート 非在庫品
FUAM-60-M12-60-B0-S 無し 60 M12 1.75 60 11 2.5 6.6 48 17 - - 10000 120 1,600 CAD カート 非在庫品
FUAM-60-M12-80-B0-S 無し 60 M12 1.75 80 11 2.5 6.6 48 17 - - 10000 135 1,700 CAD カート 非在庫品
FUAM-60-M12-100-B0-S 無し 60 M12 1.75 100 11 2.5 6.6 48 17 - - 10000 150 1,700 CAD カート 非在庫品
FUAM-60-M12-125-B0-S 無し 60 M12 1.75 125 11 2.5 6.6 48 17 - - 10000 166 1,800 CAD カート 非在庫品
FUAM-80-M8-40-B0-S 無し 80 M8 1.25 40 12 3 8.6 64 17 - - 8000 147 1,500 CAD カート 非在庫品
FUAM-80-M8-50-B0-S 無し 80 M8 1.25 50 12 3 8.6 64 17 - - 8000 151 1,400 CAD カート 非在庫品
FUAM-80-M8-63-B0-S 無し 80 M8 1.25 63 12 3 8.6 64 17 - - 8000 157 1,400 CAD カート 非在庫品
FUAM-80-M10-50-B0-S 無し 80 M10 1.5 50 12 3 8.6 64 17 - - 10000 163 1,500 CAD カート 非在庫品
FUAM-80-M10-60-B0-S 無し 80 M10 1.5 60 12 3 8.6 64 17 - - 10000 168 1,600 CAD カート 非在庫品
FUAM-80-M10-80-B0-S 無し 80 M10 1.5 80 12 3 8.6 64 17 - - 10000 177 1,600 CAD カート 非在庫品
FUAM-80-M10-100-B0-S 無し 80 M10 1.5 100 12 3 8.6 64 17 - - 10000 186 1,700 CAD カート 非在庫品
FUAM-80-M12-60-B0-S 無し 80 M12 1.75 60 12 3 8.6 64 17 - - 12000 177 1,800 CAD カート 非在庫品
FUAM-80-M12-80-B0-S 無し 80 M12 1.75 80 12 3 8.6 64 17 - - 12000 198 1,800 CAD カート 非在庫品
FUAM-80-M12-100-B0-S 無し 80 M12 1.75 100 12 3 8.6 64 17 - - 12000 212 1,900 CAD カート 非在庫品
FUAM-80-M12-125-B0-S 無し 80 M12 1.75 125 12 3 8.6 64 17 - - 12000 230 2,000 CAD カート 非在庫品
FUAM-40-M8-40-B0-SK 有り 40 M8 1.25 40 11 2 5.4 30 17 13 6.8 7000 46 1,300 CAD カート 非在庫品
FUAM-40-M8-50-B0-SK 有り 40 M8 1.25 50 11 2 5.4 30 17 13 6.8 7000 49 1,300 CAD カート 非在庫品
FUAM-40-M8-63-B0-SK 有り 40 M8 1.25 63 11 2 5.4 30 17 13 6.8 7000 53 1,300 CAD カート 非在庫品
FUAM-40-M10-50-B0-SK 有り 40 M10 1.5 50 11 2 5.4 30 17 16 8.4 7000 63 1,400 CAD カート 非在庫品
FUAM-40-M10-60-B0-SK 有り 40 M10 1.5 60 11 2 5.4 30 17 16 8.4 7000 68 1,400 CAD カート 非在庫品
FUAM-40-M10-80-B0-SK 有り 40 M10 1.5 80 11 2 5.4 30 17 16 8.4 7000 81 1,500 CAD カート 非在庫品
FUAM-40-M10-100-B0-SK 有り 40 M10 1.5 100 11 2 5.4 30 17 16 8.4 7000 93 1,500 CAD カート 非在庫品
FUAM-40-M12-60-B0-SK 有り 40 M12 1.75 60 11 2 5.4 30 17 18 10.8 7000 100 1,600 CAD カート 非在庫品
FUAM-40-M12-80-B0-SK 有り 40 M12 1.75 80 11 2 5.4 30 17 18 10.8 7000 115 1,700 CAD カート 非在庫品
FUAM-40-M12-100-B0-SK 有り 40 M12 1.75 100 11 2 5.4 30 17 18 10.8 7000 130 1,700 CAD カート 非在庫品
FUAM-40-M12-125-B0-SK 有り 40 M12 1.75 125 11 2 5.4 30 17 18 10.8 7000 150 1,800 CAD カート 非在庫品
FUAM-50-M8-40-B0-SK 有り 50 M8 1.25 40 11 2.5 6.6 38 17 13 6.8 8000 70 1,300 CAD カート 非在庫品
FUAM-50-M8-50-B0-SK 有り 50 M8 1.25 50 11 2.5 6.6 38 17 13 6.8 8000 72 1,300 CAD カート 非在庫品
FUAM-50-M8-63-B0-SK 有り 50 M8 1.25 63 11 2.5 6.6 38 17 13 6.8 8000 75 1,300 CAD カート 非在庫品
FUAM-50-M10-50-B0-SK 有り 50 M10 1.5 50 11 2.5 6.6 38 17 16 8.4 8000 90 1,400 CAD カート 非在庫品
FUAM-50-M10-60-B0-SK 有り 50 M10 1.5 60 11 2.5 6.6 38 17 16 8.4 8000 95 1,400 CAD カート 非在庫品
FUAM-50-M10-80-B0-SK 有り 50 M10 1.5 80 11 2.5 6.6 38 17 16 8.4 8000 106 1,500 CAD カート 非在庫品
FUAM-50-M10-100-B0-SK 有り 50 M10 1.5 100 11 2.5 6.6 38 17 16 8.4 8000 116 1,600 CAD カート 非在庫品
FUAM-50-M12-60-B0-SK 有り 50 M12 1.75 60 11 2.5 6.6 38 17 18 10.8 8000 118 1,600 CAD カート 非在庫品
FUAM-50-M12-80-B0-SK 有り 50 M12 1.75 80 11 2.5 6.6 38 17 18 10.8 8000 131 1,700 CAD カート 非在庫品
FUAM-50-M12-100-B0-SK 有り 50 M12 1.75 100 11 2.5 6.6 38 17 18 10.8 8000 149 1,800 CAD カート 非在庫品
FUAM-50-M12-125-B0-SK 有り 50 M12 1.75 125 11 2.5 6.6 38 17 18 10.8 8000 168 1,800 CAD カート 非在庫品
FUAM-60-M8-40-B0-SK 有り 60 M8 1.25 40 11 2.5 6.6 48 17 13 6.8 8000 87 1,400 CAD カート 非在庫品
FUAM-60-M8-50-B0-SK 有り 60 M8 1.25 50 11 2.5 6.6 48 17 13 6.8 8000 89 1,400 CAD カート 非在庫品
FUAM-60-M8-63-B0-SK 有り 60 M8 1.25 63 11 2.5 6.6 48 17 13 6.8 8000 92 1,400 CAD カート 非在庫品
FUAM-60-M10-50-B0-SK 有り 60 M10 1.5 50 11 2.5 6.6 48 17 16 8.4 10000 108 1,500 CAD カート 非在庫品
FUAM-60-M10-60-B0-SK 有り 60 M10 1.5 60 11 2.5 6.6 48 17 16 8.4 10000 112 1,500 CAD カート 非在庫品
FUAM-60-M10-80-B0-SK 有り 60 M10 1.5 80 11 2.5 6.6 48 17 16 8.4 10000 122 1,600 CAD カート 非在庫品
FUAM-60-M10-100-B0-SK 有り 60 M10 1.5 100 11 2.5 6.6 48 17 16 8.4 10000 133 1,600 CAD カート 非在庫品
FUAM-60-M12-60-B0-SK 有り 60 M12 1.75 60 11 2.5 6.6 48 17 18 10.8 10000 133 1,700 CAD カート 非在庫品
FUAM-60-M12-80-B0-SK 有り 60 M12 1.75 80 11 2.5 6.6 48 17 18 10.8 10000 148 1,800 CAD カート 非在庫品
FUAM-60-M12-100-B0-SK 有り 60 M12 1.75 100 11 2.5 6.6 48 17 18 10.8 10000 163 1,800 CAD カート 非在庫品
FUAM-60-M12-125-B0-SK 有り 60 M12 1.75 125 11 2.5 6.6 48 17 18 10.8 10000 179 1,900 CAD カート 非在庫品
FUAM-80-M8-40-B0-SK 有り 80 M8 1.25 40 12 3 8.6 64 17 13 6.8 8000 151 1,600 CAD カート 非在庫品
FUAM-80-M8-50-B0-SK 有り 80 M8 1.25 50 12 3 8.6 64 17 13 6.8 8000 155 1,500 CAD カート 非在庫品
FUAM-80-M8-63-B0-SK 有り 80 M8 1.25 63 12 3 8.6 64 17 13 6.8 8000 161 1,500 CAD カート 非在庫品
FUAM-80-M10-50-B0-SK 有り 80 M10 1.5 50 12 3 8.6 64 17 16 8.4 10000 172 1,600 CAD カート 非在庫品
FUAM-80-M10-60-B0-SK 有り 80 M10 1.5 60 12 3 8.6 64 17 16 8.4 10000 177 1,700 CAD カート 非在庫品
FUAM-80-M10-80-B0-SK 有り 80 M10 1.5 80 12 3 8.6 64 17 16 8.4 10000 186 1,700 CAD カート 非在庫品
FUAM-80-M10-100-B0-SK 有り 80 M10 1.5 100 12 3 8.6 64 17 16 8.4 10000 195 1,800 CAD カート 非在庫品
FUAM-80-M12-60-B0-SK 有り 80 M12 1.75 60 12 3 8.6 64 17 18 10.8 12000 190 1,900 CAD カート 非在庫品
FUAM-80-M12-80-B0-SK 有り 80 M12 1.75 80 12 3 8.6 64 17 18 10.8 12000 211 1,900 CAD カート 非在庫品
FUAM-80-M12-100-B0-SK 有り 80 M12 1.75 100 12 3 8.6 64 17 18 10.8 12000 225 2,000 CAD カート 非在庫品
FUAM-80-M12-125-B0-SK 有り 80 M12 1.75 125 12 3 8.6 64 17 18 10.8 12000 243 2,100 CAD カート 非在庫品

*1: 表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FUAM-B0-S FUAM-B0-SK
ねじ スティール
三価クロメート処理
スティール
三価クロメート処理
パッド スティール
三価クロメート処理
スティール
三価クロメート処理
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット スティール
三価クロメート処理

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじの六角部を利用してください。
  • アンカーボルト用の取りつけ穴があり、床面に固定ができます。衝撃や振動による機器・装置の位置ずれの防止に効果的です。
  • アンカーボルト用の取りつけ穴は2ヵ所です。床面への設置後、パッドの回転ずれ防止に効果的です。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • ロックナットの有無が選択できます。
商品記号 ロックナット
FUAM-B0-S なし
FUAM-B0-SK あり

関連商品

アンカーボルト取りつけ穴がないタイプFUM-A0-Sがあります。
FUM-A0-S

FUAM-B0-Sレベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角調整
