• タイミングプーリー

2GT-4

タイミングベルト

Synchronous Belt Drive / Pulleys & Belts

形状図

2GT-4タイミングベルト寸法図

寸法・CAD・価格

単位 : mm

品番 ピッチ周長 歯数 質量(g) 価格
(円)
標準品を購入 在庫/非在庫
154-2GT-4 154 77 0.8 420 カート 在庫品
176-2GT-4 176 88 0.9 420 カート 在庫品
182-2GT-4 182 91 0.9 420 カート 在庫品
188-2GT-4 188 94 1 470 カート 在庫品
210-2GT-4 210 105 1.1 470 カート 在庫品
258-2GT-4 258 129 1.3 490 カート 在庫品
282-2GT-4 282 141 1.5 490 カート 在庫品
290-2GT-4 290 145 1.5 490 カート 在庫品
302-2GT-4 302 151 1.6 510 カート 在庫品
320-2GT-4 320 160 1.7 510 カート 在庫品
322-2GT-4 322 161 1.7 510 カート 在庫品
332-2GT-4 332 166 1.7 510 カート 在庫品
340-2GT-4 340 170 1.8 510 カート 在庫品
346-2GT-4 346 173 1.8 510 カート 在庫品
358-2GT-4 358 179 1.9 530 カート 在庫品
360-2GT-4 360 180 1.9 530 カート 在庫品
370-2GT-4 370 185 1.9 530 カート 在庫品
386-2GT-4 386 193 2 530 カート 在庫品
420-2GT-4 420 210 2.2 530 カート 在庫品
426-2GT-4 426 213 2.2 530 カート 在庫品
430-2GT-4 430 215 2.2 530 カート 在庫品
444-2GT-4 444 222 2.3 530 カート 在庫品
448-2GT-4 448 224 2.3 530 カート 在庫品
460-2GT-4 460 230 2.4 560 カート 在庫品
478-2GT-4 478 239 2.5 560 カート 在庫品
484-2GT-4 484 242 2.5 560 カート 在庫品
486-2GT-4 486 243 2.5 560 カート 在庫品
506-2GT-4 506 253 2.6 560 カート 在庫品
544-2GT-4 544 272 2.8 600 カート 在庫品
600-2GT-4 600 300 3.1 600 カート 在庫品
616-2GT-4 616 308 3.2 630 カート 在庫品
630-2GT-4 630 315 3.3 630 カート 在庫品

材質・仕上げ

2GT-4 ベルト
背ゴム クロロプレンゴム
歯ゴム クロロプレンゴム
歯布 ナイロン帆布(低発塵仕様)
心線 グラスファイバー

特長

  • 歯ピッチ:2mm。
  • BLP:バックラッシュ・レス・プーリーを採用。
    1歯あたりのバックラッシュは0ゼロです。
  • 特殊コーティングの低発塵ベルト。ゴム粉を撒き散らしません。
  • 小型精密機器向けに最適です。
  • タイミングプーリーの歯数・形状、タイミングベルトの長さなど特殊品も製作いたします。コンタクトセンターへお問い合わせください。

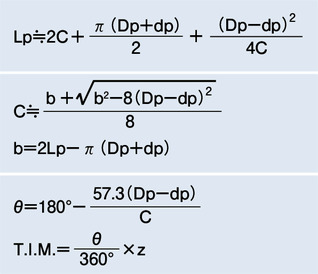

ベルトの選定

2GT-4タイミングベルト

Lp:概略ベルトピッチ周長
C :軸間距離
Dp:大プーリーピッチ円直径
dp:小プーリーピッチ円直径
θ:小プーリーの接触角
z:歯数
T.I.M.:小プーリーのかみ合い歯数


基準許容伝達トルク TTr

単位 : N・m

歯数 z 27 28 29 30 32 34 36 38 40 44 48 50 60 72
ピッチ径(mm) Dp 17.2 17.8 18.5 19.1 20.4 21.7 22.9 24.2 25.5 28 30.6 31.8 38.2 45.8
小プーリー
回転速度
(min-1)
20 0.55 0.58 0.61 0.63 0.69 0.74 0.8 0.86 0.92 1.04 1.18 1.24 1.61 1.93
40 0.51 0.53 0.55 0.58 0.63 0.68 0.74 0.79 0.85 0.97 1.09 1.16 1.5 1.8
60 0.48 0.5 0.53 0.55 0.6 0.65 0.7 0.75 0.81 0.92 1.04 1.11 1.44 1.73
100 0.44 0.47 0.49 0.51 0.56 0.6 0.65 0.71 0.76 0.87 0.98 1.04 1.36 1.64
200 0.4 0.42 0.44 0.46 0.5 0.55 0.59 0.64 0.69 0.79 0.9 0.95 1.26 1.51
300 0.37 0.39 0.41 0.43 0.47 0.51 0.55 0.6 0.65 0.74 0.85 0.9 1.2 1.44
400 0.35 0.37 0.39 0.41 0.44 0.49 0.53 0.57 0.62 0.71 0.81 0.87 1.15 1.38
500 0.33 0.35 0.37 0.39 0.43 0.47 0.51 0.55 0.59 0.69 0.79 0.84 1.12 1.34
600 0.32 0.34 0.36 0.37 0.41 0.45 0.49 0.53 0.58 0.67 0.76 0.81 1.09 1.31
700 0.31 0.33 0.35 0.36 0.4 0.44 0.48 0.52 0.56 0.65 0.75 0.8 1.07 1.28
800 0.3 0.32 0.34 0.35 0.39 0.43 0.46 0.51 0.55 0.64 0.73 0.78 1.05 1.26
870 0.3 0.31 0.33 0.35 0.38 0.42 0.46 0.5 0.54 0.63 0.72 0.77 1.03 1.24
900 0.29 0.31 0.33 0.34 0.38 0.42 0.45 0.49 0.54 0.62 0.72 0.76 1.03 1.24
1000 0.29 0.3 0.32 0.34 0.37 0.41 0.44 0.48 0.52 0.61 0.7 0.75 1.01 1.22
1160 0.28 0.29 0.31 0.32 0.36 0.39 0.43 0.47 0.51 0.59 0.68 0.73 0.99 1.19
1200 0.27 0.29 0.31 0.32 0.36 0.39 0.43 0.47 0.51 0.59 0.68 0.73 0.99 1.18
1400 0.26 0.28 0.29 0.31 0.34 0.38 0.41 0.45 0.49 0.57 0.66 0.71 0.96 1.16
1450 0.26 0.28 0.29 0.31 0.34 0.38 0.41 0.45 0.49 0.57 0.66 0.7 0.96 1.15
1600 0.25 0.27 0.28 0.3 0.33 0.37 0.4 0.44 0.48 0.56 0.65 0.69 0.94 1.13
1750 0.25 0.26 0.28 0.29 0.33 0.36 0.39 0.43 0.47 0.55 0.63 0.68 0.93 1.12
1800 0.25 0.26 0.28 0.29 0.32 0.36 0.39 0.43 0.47 0.55 0.63 0.68 0.92 1.11
2000 0.24 0.25 0.27 0.28 0.31 0.35 0.38 0.42 0.45 0.53 0.62 0.66 0.91 1.09
2400 0.23 0.24 0.26 0.27 0.3 0.33 0.37 0.4 0.44 0.51 0.6 0.64 0.88 1.06
2800 0.22 0.23 0.24 0.26 0.29 0.32 0.35 0.39 0.42 0.5 0.58 0.62 0.86 1.03
3200 0.21 0.22 0.23 0.25 0.28 0.31 0.34 0.37 0.41 0.48 0.56 0.6 0.84 1.01
3600 0.2 0.21 0.23 0.24 0.27 0.3 0.33 0.36 0.4 0.47 0.55 0.59 0.82 0.99
4000 0.19 0.2 0.22 0.23 0.26 0.29 0.32 0.35 0.38 0.46 0.53 0.58 0.8 0.97
5000 0.18 0.19 0.2 0.21 0.24 0.27 0.3 0.33 0.36 0.43 0.51 0.55 0.77 0.93
6000 0.16 0.18 0.19 0.2 0.23 0.25 0.28 0.31 0.34 0.41 0.49 0.52 0.74 0.89
7000 0.15 0.17 0.18 0.19 0.21 0.24 0.27 0.3 0.33 0.39 0.47 0.51 0.72 0.86
8000 0.15 0.16 0.17 0.18 0.2 0.23 0.26 0.29 0.31 0.38 0.45 0.49 0.7 0.84
10000 0.13 0.14 0.15 0.16 0.18 0.21 0.24 0.26 0.29 0.35 0.42 0.46 0.67 0.8
12000 0.12 0.13 0.14 0.15 0.17 0.19 0.22 0.25 0.27 0.33 0.4 0.44 0.64 0.77
14000 0.11 0.12 0.13 0.14 0.16 0.18 0.2 0.23 0.26 0.32 0.38 0.42 0.61 0.74

ベルトはゲイツ・ユニッタ・アジア株式会社製を使用しています。選定の最新情報はゲイツ・ユニッタ・アジア株式会社のウェブサイトをご確認ください。


ベルト長さ補正係数 KL

ベルト長さ(mm) 130以下 131~182 183~280 281~419 420以上
長さ補正係数(KL) 0.8 0.9 1 1.1 1.2

ベルト長さ補正係数KLは通常ベルト全周長に対して適用します。正逆(往復)運動などに使用の場合、運動ストローク量がベルトの周長より短くなることがあります。その場合は、ストローク量に対して長さ補正係数KLを適用します。


かみ合い補正係数 Km

かみ合い歯数 6以上 5 4
かみ合い補正係数(Km) 1 0.8 0.6

許容伝達トルク T

2GT-4タイミングベルト

TTr:基準許容伝達トルク
KL:ベルト長さ補正係数
Km:かみ合い補正係数
サーボモータ・ステッピングモータの場合は瞬時最大トルク・励磁最大静止トルクが許容伝達トルクを超えないようにしてください。その他のモータ使用時はゲイツ・ユニッタ・アジア株式会社のウェブサイトをご確認ください。


関連商品

プーリーは歯ピッチ2mm・ベルト幅4mm用のタイミングプーリー2GT-BLP-4Cをご使用ください。
2GT-BLP-4C

2GT-4タイミングベルト
