D1-RMS

リセプタクル - ミニスナップイン - フロントロード

D1 - Receptacle - Mini Snap in - Front Load

形状図

D1-RMSリセプタクル - ミニスナップイン - フロントロード寸法図

寸法・CAD・価格

単位 : mm

品番 適用スタッド径 G フレーム厚み範囲 Q X 質量
(g)
価格(円) CAD 袋入り(袋) 備考
D1-004-911-010 6.3 2.4 0.9-1.25 1.7 1.9 90 CAD カート -
D1-004-912-010 6.3 2.4 1.3-1.75 2.2 1.9 90 CAD カート -
D1-004-913-010 6.3 2.4 1.8-2.25 2.7 1.9 90 CAD カート -
D1-004-914-010 6.3 2.4 2.3-2.75 3.2 1.9 90 CAD カート -
D1-004-915-010 6.3 2.4 2.8-3.25 3.7 1.9 90 CAD カート -

●リテーナを使用しないときは、G=1.3mmです。
●カップ・スプリングを使用するときはTMTに2.3mm加算してください。
●Southco社の試験値であり、保証値ではありません


材質・仕上げ

D1
リセプタクル本体 プラスティック
使用可能温度 -40~90℃

特長

  • 上面からはめ込むリセプタクル。
  • コンパクト設計。
  • 角穴をあけるだけで簡単に取りつけができます。

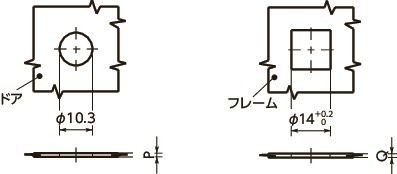

取りつけ穴寸法

D1-RMSリセプタクル - ミニスナップイン - フロントロード

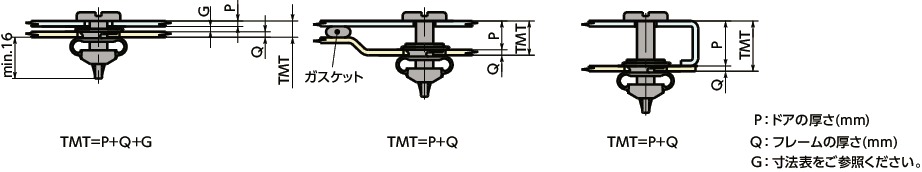

スタッドの選定

ドア・フレームの形状よりTMTを計算し、TMT・適用スタッドの表からスタッドを選定してください。

D1-RMSリセプタクル - ミニスナップイン - フロントロード


TMT・適用スタッド

単位 : mm

TMT
ドア・フレームの形状からTMTを計算してください。
最大荷重(N)*1 適用スタッド品番 スタッド径
マイナス溝
D1-SS
ウイング
D1-SW
4.13-5.39 160 D1-004-045-030 D1-125-045-030 6.3
5.4-6.66 D1-004-050-030 D1-125-050-030
6.67-7.93 D1-004-055-030 D1-125-055-030
7.94-9.2 D1-004-060-030 D1-125-060-030
9.21-10.47 D1-004-065-030 D1-125-065-030
10.48-11.74 D1-004-070-030 D1-125-070-030
11.75-13.01 D1-004-075-030 D1-125-075-030
13.02-14.28 D1-004-080-030 D1-125-080-030
14.29-15.55 D1-004-085-030 D1-125-085-030
15.56-16.82 D1-004-090-030 D1-125-090-030
16.83-18.09 D1-004-095-030 D1-125-095-030
18.1-19.36 D1-004-100-030 D1-125-100-030

*1: 試験値であり、保証値ではありません。

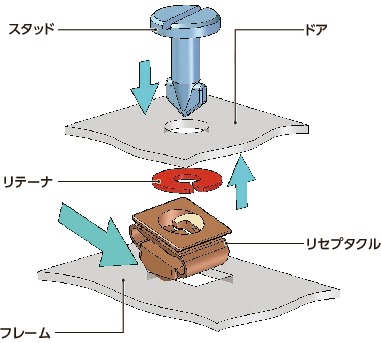

構造

D1-RMSリセプタクル - ミニスナップイン - フロントロード


リセプタクルの取りつけ方法

リセプタクルをつぎのようにフレームにはめ込んでください。

D1-RMSリセプタクル - ミニスナップイン - フロントロード


関連商品

その他2種類のプラスティック製リセプタクルがあります。
クリップオンD1-RC
スナップインD1-RS

D1-RMSリセプタクル - ミニスナップイン - フロントロード


商品品番一覧
