NBK

  • クランプレバー

クランプレバー（ボールポイント）

Clamp Lever with Ball Point Grub Screw

LDM-SGB

安全上の注意使用方法

LDM-SGBクランプレバー（ボールポイント）

形状図

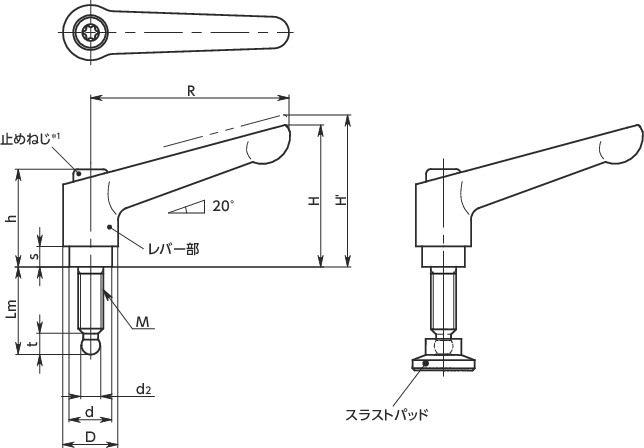

LDM-SGBクランプレバー（ボールポイント）寸法図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
Lm
すべて
16
20
25
32
40
50
63
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d d2 t 歯数 適用スラストパッド 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDM-6-16-SGB-BK M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 BK 2,310 2,541 CAD カート 在庫品
LDM-6-16-SGB-OR M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 OR 2,310 2,541 CAD カート 在庫品
LDM-6-16-SGB-RD M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 RD 2,310 2,541 CAD カート 在庫品
LDM-6-16-SGB-SG M6 1 16 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 36 SG 2,310 2,541 CAD カート 在庫品
LDM-6-20-SGB-BK M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 BK 2,310 2,541 CAD カート 在庫品
LDM-6-20-SGB-OR M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 OR 2,310 2,541 CAD カート 在庫品
LDM-6-20-SGB-RD M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 RD 2,310 2,541 CAD カート 在庫品
LDM-6-20-SGB-SG M6 1 20 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 37 SG 2,310 2,541 CAD カート 在庫品
LDM-6-25-SGB-BK M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 BK 2,310 2,541 CAD カート 在庫品
LDM-6-25-SGB-OR M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 OR 2,310 2,541 CAD カート 在庫品
LDM-6-25-SGB-RD M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 RD 2,310 2,541 CAD カート 在庫品
LDM-6-25-SGB-SG M6 1 25 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 38 SG 2,310 2,541 CAD カート 在庫品
LDM-6-32-SGB-BK M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 BK 2,310 2,541 CAD カート 在庫品
LDM-6-32-SGB-OR M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 OR 2,310 2,541 CAD カート 在庫品
LDM-6-32-SGB-RD M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 RD 2,310 2,541 CAD カート 在庫品
LDM-6-32-SGB-SG M6 1 32 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 40 SG 2,310 2,541 CAD カート 在庫品
LDM-6-40-SGB-BK M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 BK 2,320 2,552 CAD カート 在庫品
LDM-6-40-SGB-OR M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 OR 2,320 2,552 CAD カート 在庫品
LDM-6-40-SGB-RD M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 RD 2,320 2,552 CAD カート 在庫品
LDM-6-40-SGB-SG M6 1 40 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 42 SG 2,320 2,552 CAD カート 在庫品
LDM-6-50-SGB-BK M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 BK 2,320 2,552 CAD カート 在庫品
LDM-6-50-SGB-OR M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 OR 2,320 2,552 CAD カート 在庫品
LDM-6-50-SGB-RD M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 RD 2,320 2,552 CAD カート 在庫品
LDM-6-50-SGB-SG M6 1 50 45 34 37.5 24.5 4 13 10 4.5 5.1 18 SBP-＊＊-M6 44 SG 2,320 2,552 CAD カート 在庫品
LDM-8-20-SGB-BK M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 BK 2,560 2,816 CAD カート 在庫品
LDM-8-20-SGB-OR M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 OR 2,560 2,816 CAD カート 在庫品
LDM-8-20-SGB-RD M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 RD 2,560 2,816 CAD カート 在庫品
LDM-8-20-SGB-SG M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 84 SG 2,560 2,816 CAD カート 在庫品
LDM-8-25-SGB-BK M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 BK 2,560 2,816 CAD カート 在庫品
LDM-8-25-SGB-OR M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 OR 2,560 2,816 CAD カート 在庫品
LDM-8-25-SGB-RD M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 RD 2,560 2,816 CAD カート 在庫品
LDM-8-25-SGB-SG M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 86 SG 2,560 2,816 CAD カート 在庫品
LDM-8-32-SGB-BK M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 BK 2,560 2,816 CAD カート 在庫品
LDM-8-32-SGB-OR M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 OR 2,560 2,816 CAD カート 在庫品
LDM-8-32-SGB-RD M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 RD 2,560 2,816 CAD カート 在庫品
LDM-8-32-SGB-SG M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 88 SG 2,560 2,816 CAD カート 在庫品
LDM-8-40-SGB-BK M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 BK 2,560 2,816 CAD カート 在庫品
LDM-8-40-SGB-OR M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 OR 2,560 2,816 CAD カート 在庫品
LDM-8-40-SGB-RD M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 RD 2,560 2,816 CAD カート 在庫品
LDM-8-40-SGB-SG M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 91 SG 2,560 2,816 CAD カート 在庫品
LDM-8-50-SGB-BK M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 BK 2,580 2,838 CAD カート 在庫品
LDM-8-50-SGB-OR M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 OR 2,580 2,838 CAD カート 在庫品
LDM-8-50-SGB-RD M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 RD 2,580 2,838 CAD カート 在庫品
LDM-8-50-SGB-SG M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 94 SG 2,580 2,838 CAD カート 在庫品
LDM-8-63-SGB-BK M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 BK 2,630 2,893 CAD カート 在庫品
LDM-8-63-SGB-OR M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 OR 2,630 2,893 CAD カート 在庫品
LDM-8-63-SGB-RD M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 RD 2,630 2,893 CAD カート 在庫品
LDM-8-63-SGB-SG M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6.1 6.2 24 SBP-＊＊-M8 98 SG 2,630 2,893 CAD カート 在庫品
LDM-10A-20-SGB-BK M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 BK 2,610 2,871 CAD カート 在庫品
LDM-10A-20-SGB-OR M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 OR 2,610 2,871 CAD カート 在庫品
LDM-10A-20-SGB-RD M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 RD 2,610 2,871 CAD カート 在庫品
LDM-10A-20-SGB-SG M10 1.5 20 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 90 SG 2,610 2,871 CAD カート 在庫品
LDM-10A-25-SGB-BK M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 BK 2,610 2,871 CAD カート 在庫品
LDM-10A-25-SGB-OR M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 OR 2,610 2,871 CAD カート 在庫品
LDM-10A-25-SGB-RD M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 RD 2,610 2,871 CAD カート 在庫品
LDM-10A-25-SGB-SG M10 1.5 25 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 93 SG 2,610 2,871 CAD カート 在庫品
LDM-10A-32-SGB-BK M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 BK 2,610 2,871 CAD カート 在庫品
LDM-10A-32-SGB-OR M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 OR 2,610 2,871 CAD カート 在庫品
LDM-10A-32-SGB-RD M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 RD 2,610 2,871 CAD カート 在庫品
LDM-10A-32-SGB-SG M10 1.5 32 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 94 SG 2,610 2,871 CAD カート 在庫品
LDM-10A-40-SGB-BK M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 BK 2,610 2,871 CAD カート 在庫品
LDM-10A-40-SGB-OR M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 OR 2,610 2,871 CAD カート 在庫品
LDM-10A-40-SGB-RD M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 RD 2,610 2,871 CAD カート 在庫品
LDM-10A-40-SGB-SG M10 1.5 40 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 98 SG 2,610 2,871 CAD カート 在庫品
LDM-10A-50-SGB-BK M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 BK 2,670 2,937 CAD カート 在庫品
LDM-10A-50-SGB-OR M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 OR 2,670 2,937 CAD カート 在庫品
LDM-10A-50-SGB-RD M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 RD 2,670 2,937 CAD カート 在庫品
LDM-10A-50-SGB-SG M10 1.5 50 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 103 SG 2,670 2,937 CAD カート 在庫品
LDM-10A-63-SGB-BK M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 BK 2,690 2,959 CAD カート 在庫品
LDM-10A-63-SGB-OR M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 OR 2,690 2,959 CAD カート 在庫品
LDM-10A-63-SGB-RD M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 RD 2,690 2,959 CAD カート 在庫品
LDM-10A-63-SGB-SG M10 1.5 63 63 45 49 31 6.5 17.5 13.5 7.8 7.3 24 SBP-＊＊-M10 110 SG 2,690 2,959 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDM-SGB
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
止めねじ スティール
四三酸化鉄皮膜（黒）
スプリング ステンレス鋼線またはSWPB

特長

  • クランプレバーとグラブスクリューを一体化。締めつけのための工具が不要です。
  • ねじの先端は球面です。スラストパッドSBPを別途購入し、セットでご使用ください。
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • ねじ部は削り出しによる一体構造です。接着剤やピン止めを使用していません。

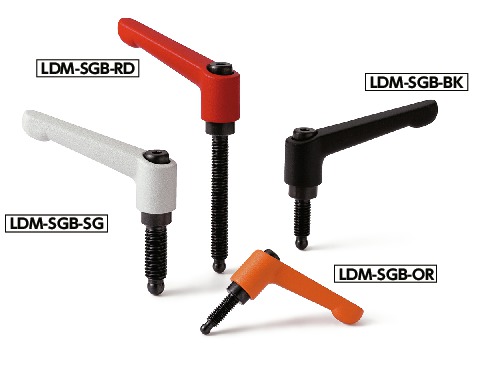

  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方

関連商品

クランプレバー（ボールポイント）およびスラストパッドは単体でもご注文いただけます。
LDM-SGB
SBP

LDM-SGB-SBP/LDM-SGBクランプレバー（スラストパッドつき）
