• クランプレバー

LDM-PL

クランプレバー(プラスティックパッドつき)

Clamp Lever with Plastic Pad

形状図

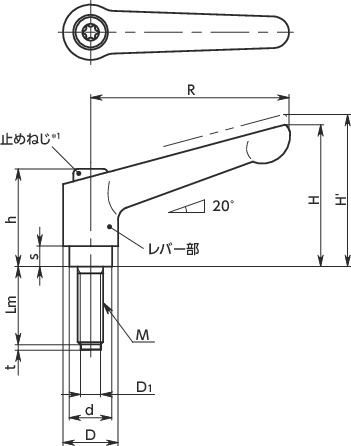

LDM-PLクランプレバー(プラスティックパッドつき)寸法図

*1: 止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
すべて
M6
M8
M10
Lm
すべて
16
20
25
32
40
50
63
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目) Lm R H H' h s D d D1 t 歯数 質量
(g)
本体
カラー
価格
(円)
CAD 標準品を購入 備考
LDM-6-16-PL-BK M6 16 45 34 37.5 24.5 4 13 10 3.5 1.3 18 36 BK 1,490 CAD カート -
LDM-6-16-PL-OR M6 16 45 34 37.5 24.5 4 13 10 3.5 1.3 18 36 OR 1,490 CAD カート -
LDM-6-16-PL-RD M6 16 45 34 37.5 24.5 4 13 10 3.5 1.3 18 36 RD 1,490 CAD カート -
LDM-6-16-PL-SG M6 16 45 34 37.5 24.5 4 13 10 3.5 1.3 18 36 SG 1,490 CAD カート -
LDM-6-20-PL-BK M6 20 45 34 37.5 24.5 4 13 10 3.5 1.3 18 37 BK 1,490 CAD カート -
LDM-6-20-PL-OR M6 20 45 34 37.5 24.5 4 13 10 3.5 1.3 18 37 OR 1,490 CAD カート -
LDM-6-20-PL-RD M6 20 45 34 37.5 24.5 4 13 10 3.5 1.3 18 37 RD 1,490 CAD カート -
LDM-6-20-PL-SG M6 20 45 34 37.5 24.5 4 13 10 3.5 1.3 18 37 SG 1,490 CAD カート -
LDM-6-25-PL-BK M6 25 45 34 37.5 24.5 4 13 10 3.5 1.3 18 38 BK 1,490 CAD カート -
LDM-6-25-PL-OR M6 25 45 34 37.5 24.5 4 13 10 3.5 1.3 18 38 OR 1,490 CAD カート -
LDM-6-25-PL-RD M6 25 45 34 37.5 24.5 4 13 10 3.5 1.3 18 38 RD 1,490 CAD カート -
LDM-6-25-PL-SG M6 25 45 34 37.5 24.5 4 13 10 3.5 1.3 18 38 SG 1,490 CAD カート -
LDM-6-32-PL-BK M6 32 45 34 37.5 24.5 4 13 10 3.5 1.3 18 40 BK 1,490 CAD カート -
LDM-6-32-PL-OR M6 32 45 34 37.5 24.5 4 13 10 3.5 1.3 18 40 OR 1,490 CAD カート -
LDM-6-32-PL-RD M6 32 45 34 37.5 24.5 4 13 10 3.5 1.3 18 40 RD 1,490 CAD カート -
LDM-6-32-PL-SG M6 32 45 34 37.5 24.5 4 13 10 3.5 1.3 18 40 SG 1,490 CAD カート -
LDM-6-40-PL-BK M6 40 45 34 37.5 24.5 4 13 10 3.5 1.3 18 42 BK 1,500 CAD カート -
LDM-6-40-PL-OR M6 40 45 34 37.5 24.5 4 13 10 3.5 1.3 18 42 OR 1,500 CAD カート -
LDM-6-40-PL-RD M6 40 45 34 37.5 24.5 4 13 10 3.5 1.3 18 42 RD 1,500 CAD カート -
LDM-6-40-PL-SG M6 40 45 34 37.5 24.5 4 13 10 3.5 1.3 18 42 SG 1,500 CAD カート -
LDM-6-50-PL-BK M6 50 45 34 37.5 24.5 4 13 10 3.5 1.3 18 44 BK 1,500 CAD カート -
LDM-6-50-PL-OR M6 50 45 34 37.5 24.5 4 13 10 3.5 1.3 18 44 OR 1,500 CAD カート -
LDM-6-50-PL-RD M6 50 45 34 37.5 24.5 4 13 10 3.5 1.3 18 44 RD 1,500 CAD カート -
LDM-6-50-PL-SG M6 50 45 34 37.5 24.5 4 13 10 3.5 1.3 18 44 SG 1,500 CAD カート -
LDM-8-20-PL-BK M8 20 63 45 49 31 6.5 17.5 13.5 5 1.6 24 84 BK 1,750 CAD カート -
LDM-8-20-PL-OR M8 20 63 45 49 31 6.5 17.5 13.5 5 1.6 24 84 OR 1,750 CAD カート -
LDM-8-20-PL-RD M8 20 63 45 49 31 6.5 17.5 13.5 5 1.6 24 84 RD 1,750 CAD カート -
LDM-8-20-PL-SG M8 20 63 45 49 31 6.5 17.5 13.5 5 1.6 24 84 SG 1,750 CAD カート -
LDM-8-25-PL-BK M8 25 63 45 49 31 6.5 17.5 13.5 5 1.6 24 86 BK 1,750 CAD カート -
LDM-8-25-PL-OR M8 25 63 45 49 31 6.5 17.5 13.5 5 1.6 24 86 OR 1,750 CAD カート -
LDM-8-25-PL-RD M8 25 63 45 49 31 6.5 17.5 13.5 5 1.6 24 86 RD 1,750 CAD カート -
LDM-8-25-PL-SG M8 25 63 45 49 31 6.5 17.5 13.5 5 1.6 24 86 SG 1,750 CAD カート -
LDM-8-32-PL-BK M8 32 63 45 49 31 6.5 17.5 13.5 5 1.6 24 88 BK 1,750 CAD カート -
LDM-8-32-PL-OR M8 32 63 45 49 31 6.5 17.5 13.5 5 1.6 24 88 OR 1,750 CAD カート -
LDM-8-32-PL-RD M8 32 63 45 49 31 6.5 17.5 13.5 5 1.6 24 88 RD 1,750 CAD カート -
LDM-8-32-PL-SG M8 32 63 45 49 31 6.5 17.5 13.5 5 1.6 24 88 SG 1,750 CAD カート -
LDM-8-40-PL-BK M8 40 63 45 49 31 6.5 17.5 13.5 5 1.6 24 91 BK 1,750 CAD カート -
LDM-8-40-PL-OR M8 40 63 45 49 31 6.5 17.5 13.5 5 1.6 24 91 OR 1,750 CAD カート -
LDM-8-40-PL-RD M8 40 63 45 49 31 6.5 17.5 13.5 5 1.6 24 91 RD 1,750 CAD カート -
LDM-8-40-PL-SG M8 40 63 45 49 31 6.5 17.5 13.5 5 1.6 24 91 SG 1,750 CAD カート -
LDM-8-50-PL-BK M8 50 63 45 49 31 6.5 17.5 13.5 5 1.6 24 94 BK 1,760 CAD カート -
LDM-8-50-PL-OR M8 50 63 45 49 31 6.5 17.5 13.5 5 1.6 24 94 OR 1,760 CAD カート -
LDM-8-50-PL-RD M8 50 63 45 49 31 6.5 17.5 13.5 5 1.6 24 94 RD 1,760 CAD カート -
LDM-8-50-PL-SG M8 50 63 45 49 31 6.5 17.5 13.5 5 1.6 24 94 SG 1,760 CAD カート -
LDM-8-63-PL-BK M8 63 63 45 49 31 6.5 17.5 13.5 5 1.6 24 98 BK 1,800 CAD カート -
LDM-8-63-PL-OR M8 63 63 45 49 31 6.5 17.5 13.5 5 1.6 24 98 OR 1,800 CAD カート -
LDM-8-63-PL-RD M8 63 63 45 49 31 6.5 17.5 13.5 5 1.6 24 98 RD 1,800 CAD カート -
LDM-8-63-PL-SG M8 63 63 45 49 31 6.5 17.5 13.5 5 1.6 24 98 SG 1,800 CAD カート -
LDM-10A-20-PL-BK M10 20 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 90 BK 1,840 CAD カート -
LDM-10A-20-PL-OR M10 20 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 90 OR 1,840 CAD カート -
LDM-10A-20-PL-RD M10 20 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 90 RD 1,840 CAD カート -
LDM-10A-20-PL-SG M10 20 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 90 SG 1,840 CAD カート -
LDM-10A-25-PL-BK M10 25 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 93 BK 1,840 CAD カート -
LDM-10A-25-PL-OR M10 25 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 93 OR 1,840 CAD カート -
LDM-10A-25-PL-RD M10 25 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 93 RD 1,840 CAD カート -
LDM-10A-25-PL-SG M10 25 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 93 SG 1,840 CAD カート -
LDM-10A-32-PL-BK M10 32 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 94 BK 1,840 CAD カート -
LDM-10A-32-PL-OR M10 32 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 94 OR 1,840 CAD カート -
LDM-10A-32-PL-RD M10 32 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 94 RD 1,840 CAD カート -
LDM-10A-32-PL-SG M10 32 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 94 SG 1,840 CAD カート -
LDM-10A-40-PL-BK M10 40 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 98 BK 1,840 CAD カート -
LDM-10A-40-PL-OR M10 40 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 98 OR 1,840 CAD カート -
LDM-10A-40-PL-RD M10 40 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 98 RD 1,840 CAD カート -
LDM-10A-40-PL-SG M10 40 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 98 SG 1,840 CAD カート -
LDM-10A-50-PL-BK M10 50 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 103 BK 1,880 CAD カート -
LDM-10A-50-PL-OR M10 50 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 103 OR 1,880 CAD カート -
LDM-10A-50-PL-RD M10 50 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 103 RD 1,880 CAD カート -
LDM-10A-50-PL-SG M10 50 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 103 SG 1,880 CAD カート -
LDM-10A-63-PL-BK M10 63 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 110 BK 1,900 CAD カート -
LDM-10A-63-PL-OR M10 63 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 110 OR 1,900 CAD カート -
LDM-10A-63-PL-RD M10 63 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 110 RD 1,900 CAD カート -
LDM-10A-63-PL-SG M10 63 63 45 49 31 6.5 17.5 13.5 6.5 1.9 24 110 SG 1,900 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

LDM-PL
レバー部 亜鉛ダイカスト
静電塗装(各色)
ねじ部 SUM22L
四三酸化鉄皮膜(黒)
止めねじ スティール
四三酸化鉄皮膜(黒)
スプリング ステンレス鋼線またはSWPB
パッド ポリアセタール(白)

特長

  • ねじ先にパッドをつけたクランプレバー。
  • ワークを傷つけずに締めつけができます。
  • ねじ部は削り出しによる一体構造です。
  • レバー部は傷が目立ちにくいつや消しタイプの静電塗装。

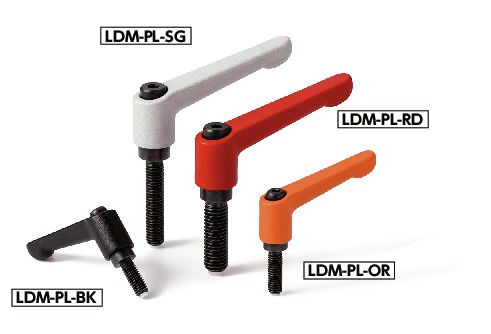

  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバーの正しい使い方

関連商品

プラスティックパッドのグラブスクリューSGP-PLがあります。
SGP-PL

LDM-PLクランプレバー(プラスティックパッドつき)

真鍮パッドのグラブスクリューを一体化したクランプレバーLDM-BRがあります。
LDM-BR

LDM-PLクランプレバー(プラスティックパッドつき)
