  • クランプレバー

クランプレバー（真鍮パッドつき）

Clamp Lever with Brass Pad

LDM-BR

安全上の注意使用方法

LDM-BRクランプレバー（真鍮パッドつき）

形状図

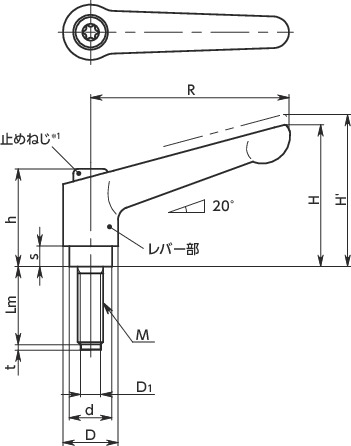

LDM-BRクランプレバー（真鍮パッドつき）寸法図

＊1：　止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
Lm
すべて
16
20
25
32
40
50
63
本体
カラー
すべて
BK
OR
RD
SG

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ Lm R H H' h s D d D1 t 歯数 質量
(g)		 本体
カラー		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
LDM-6-16-BR-BK M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 BK 1,660 1,826 CAD カート 在庫品
LDM-6-16-BR-OR M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 OR 1,660 1,826 CAD カート 在庫品
LDM-6-16-BR-RD M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 RD 1,660 1,826 CAD カート 在庫品
LDM-6-16-BR-SG M6 1 16 45 34 37.5 24.5 4 13 10 4 1 18 36 SG 1,660 1,826 CAD カート 在庫品
LDM-6-20-BR-BK M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 BK 1,660 1,826 CAD カート 在庫品
LDM-6-20-BR-OR M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 OR 1,660 1,826 CAD カート 在庫品
LDM-6-20-BR-RD M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 RD 1,660 1,826 CAD カート 在庫品
LDM-6-20-BR-SG M6 1 20 45 34 37.5 24.5 4 13 10 4 1 18 37 SG 1,660 1,826 CAD カート 在庫品
LDM-6-25-BR-BK M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 BK 1,660 1,826 CAD カート 在庫品
LDM-6-25-BR-OR M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 OR 1,660 1,826 CAD カート 在庫品
LDM-6-25-BR-RD M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 RD 1,660 1,826 CAD カート 在庫品
LDM-6-25-BR-SG M6 1 25 45 34 37.5 24.5 4 13 10 4 1 18 38 SG 1,660 1,826 CAD カート 在庫品
LDM-6-32-BR-BK M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 BK 1,660 1,826 CAD カート 在庫品
LDM-6-32-BR-OR M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 OR 1,660 1,826 CAD カート 在庫品
LDM-6-32-BR-RD M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 RD 1,660 1,826 CAD カート 在庫品
LDM-6-32-BR-SG M6 1 32 45 34 37.5 24.5 4 13 10 4 1 18 40 SG 1,660 1,826 CAD カート 在庫品
LDM-6-40-BR-BK M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 BK 1,670 1,837 CAD カート 在庫品
LDM-6-40-BR-OR M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 OR 1,670 1,837 CAD カート 在庫品
LDM-6-40-BR-RD M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 RD 1,670 1,837 CAD カート 在庫品
LDM-6-40-BR-SG M6 1 40 45 34 37.5 24.5 4 13 10 4 1 18 42 SG 1,670 1,837 CAD カート 在庫品
LDM-6-50-BR-BK M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 BK 1,670 1,837 CAD カート 在庫品
LDM-6-50-BR-OR M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 OR 1,670 1,837 CAD カート 在庫品
LDM-6-50-BR-RD M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 RD 1,670 1,837 CAD カート 在庫品
LDM-6-50-BR-SG M6 1 50 45 34 37.5 24.5 4 13 10 4 1 18 44 SG 1,670 1,837 CAD カート 在庫品
LDM-8-20-BR-BK M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 BK 1,940 2,134 CAD カート 在庫品
LDM-8-20-BR-OR M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 OR 1,940 2,134 CAD カート 在庫品
LDM-8-20-BR-RD M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 RD 1,940 2,134 CAD カート 在庫品
LDM-8-20-BR-SG M8 1.25 20 63 45 49 31 6.5 17.5 13.5 6 1.5 24 84 SG 1,940 2,134 CAD カート 在庫品
LDM-8-25-BR-BK M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 BK 1,940 2,134 CAD カート 在庫品
LDM-8-25-BR-OR M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 OR 1,940 2,134 CAD カート 在庫品
LDM-8-25-BR-RD M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 RD 1,940 2,134 CAD カート 在庫品
LDM-8-25-BR-SG M8 1.25 25 63 45 49 31 6.5 17.5 13.5 6 1.5 24 86 SG 1,940 2,134 CAD カート 在庫品
LDM-8-32-BR-BK M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 BK 1,940 2,134 CAD カート 在庫品
LDM-8-32-BR-OR M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 OR 1,940 2,134 CAD カート 在庫品
LDM-8-32-BR-RD M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 RD 1,940 2,134 CAD カート 在庫品
LDM-8-32-BR-SG M8 1.25 32 63 45 49 31 6.5 17.5 13.5 6 1.5 24 88 SG 1,940 2,134 CAD カート 在庫品
LDM-8-40-BR-BK M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 BK 1,940 2,134 CAD カート 在庫品
LDM-8-40-BR-OR M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 OR 1,940 2,134 CAD カート 在庫品
LDM-8-40-BR-RD M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 RD 1,940 2,134 CAD カート 在庫品
LDM-8-40-BR-SG M8 1.25 40 63 45 49 31 6.5 17.5 13.5 6 1.5 24 91 SG 1,940 2,134 CAD カート 在庫品
LDM-8-50-BR-BK M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 BK 1,950 2,145 CAD カート 在庫品
LDM-8-50-BR-OR M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 OR 1,950 2,145 CAD カート 在庫品
LDM-8-50-BR-RD M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 RD 1,950 2,145 CAD カート 在庫品
LDM-8-50-BR-SG M8 1.25 50 63 45 49 31 6.5 17.5 13.5 6 1.5 24 94 SG 1,950 2,145 CAD カート 在庫品
LDM-8-63-BR-BK M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 BK 2,000 2,200 CAD カート 在庫品
LDM-8-63-BR-OR M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 OR 2,000 2,200 CAD カート 在庫品
LDM-8-63-BR-RD M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 RD 2,000 2,200 CAD カート 在庫品
LDM-8-63-BR-SG M8 1.25 63 63 45 49 31 6.5 17.5 13.5 6 1.5 24 98 SG 2,000 2,200 CAD カート 在庫品
LDM-10A-20-BR-BK M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 BK 2,040 2,244 CAD カート 在庫品
LDM-10A-20-BR-OR M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 OR 2,040 2,244 CAD カート 在庫品
LDM-10A-20-BR-RD M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 RD 2,040 2,244 CAD カート 在庫品
LDM-10A-20-BR-SG M10 1.5 20 63 45 49 31 6.5 17.5 13.5 8 2 24 90 SG 2,040 2,244 CAD カート 在庫品
LDM-10A-25-BR-BK M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 BK 2,040 2,244 CAD カート 在庫品
LDM-10A-25-BR-OR M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 OR 2,040 2,244 CAD カート 在庫品
LDM-10A-25-BR-RD M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 RD 2,040 2,244 CAD カート 在庫品
LDM-10A-25-BR-SG M10 1.5 25 63 45 49 31 6.5 17.5 13.5 8 2 24 93 SG 2,040 2,244 CAD カート 在庫品
LDM-10A-32-BR-BK M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 BK 2,040 2,244 CAD カート 在庫品
LDM-10A-32-BR-OR M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 OR 2,040 2,244 CAD カート 在庫品
LDM-10A-32-BR-RD M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 RD 2,040 2,244 CAD カート 在庫品
LDM-10A-32-BR-SG M10 1.5 32 63 45 49 31 6.5 17.5 13.5 8 2 24 94 SG 2,040 2,244 CAD カート 在庫品
LDM-10A-40-BR-BK M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 BK 2,040 2,244 CAD カート 在庫品
LDM-10A-40-BR-OR M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 OR 2,040 2,244 CAD カート 在庫品
LDM-10A-40-BR-RD M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 RD 2,040 2,244 CAD カート 在庫品
LDM-10A-40-BR-SG M10 1.5 40 63 45 49 31 6.5 17.5 13.5 8 2 24 98 SG 2,040 2,244 CAD カート 在庫品
LDM-10A-50-BR-BK M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 BK 2,090 2,299 CAD カート 在庫品
LDM-10A-50-BR-OR M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 OR 2,090 2,299 CAD カート 在庫品
LDM-10A-50-BR-RD M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 RD 2,090 2,299 CAD カート 在庫品
LDM-10A-50-BR-SG M10 1.5 50 63 45 49 31 6.5 17.5 13.5 8 2 24 103 SG 2,090 2,299 CAD カート 在庫品
LDM-10A-63-BR-BK M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 BK 2,110 2,321 CAD カート 在庫品
LDM-10A-63-BR-OR M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 OR 2,110 2,321 CAD カート 在庫品
LDM-10A-63-BR-RD M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 RD 2,110 2,321 CAD カート 在庫品
LDM-10A-63-BR-SG M10 1.5 63 63 45 49 31 6.5 17.5 13.5 8 2 24 110 SG 2,110 2,321 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

LDM-BR
レバー部 亜鉛ダイカスト
静電塗装（各色）
ねじ部 SUM22L
四三酸化鉄皮膜（黒）
止めねじ スティール
四三酸化鉄皮膜（黒）
スプリング ステンレス鋼線またはSWPB
パッド 真鍮

特長

  • ねじ先にパッドをつけたクランプレバー。
  • ワークを傷つけずに締めつけができます。
  • ねじ部は削り出しによる一体構造です。
  • レバー部は、傷が目立ちにくい、つや消しタイプの静電塗装。
  • レバー部のカラーバリエーションは4種類。品番の末尾記号により、選択できます。
末尾記号 レバー部の色
BK つや消し黒
SG つや消しシルバー
OR つや消しオレンジ
RD つや消しレッド

クランプレバー&テンションレバーの正しい使い方

関連商品

真鍮パッドのグラブスクリューSGP-BRがあります。
SGP-BR

LDM-BRクランプレバー（真鍮パッドつき）

プラスティックパッドのグラブスクリューを一体化したクランプレバーLDM-PLがあります。
LDM-PL

LDM-BRクランプレバー（真鍮パッドつき）
