クランプレバー（おねじ） - オールステンレス製

Name: LDMS-AS
Brand: 鍋屋バイテック会社
Price: 4130 JPY
Availability: InStock

Clamp Lever

LDMS-AS

安全上の注意使用方法

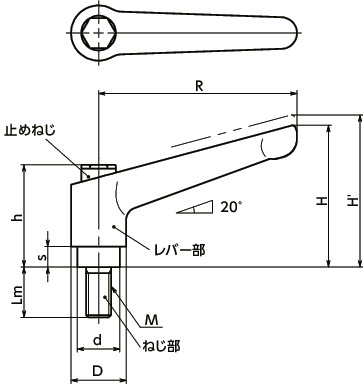

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M3; M4; M5; M6; M8; M10; M12

Lm: すべて; 6; 8; 10; 12; 16; 20; 25; 32; 40; 50; 63; 80

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	H	H'	h	s	D	d	歯数	最大荷重 (N)	最大締付力 (kN)	質量 (g)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LDMS-3-6-AS	M3	0.5	6	45	34	37.5	24.5	4	13	10	18	13	1.4	40	4,130	4,543	CAD	カート	在庫品
LDMS-3-8-AS	M3	0.5	8	45	34	37.5	24.5	4	13	10	18	13	1.4	40	4,130	4,543	CAD	カート	在庫品
LDMS-3-10-AS	M3	0.5	10	45	34	37.5	24.5	4	13	10	18	13	1.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-3-12-AS	M3	0.5	12	45	34	37.5	24.5	4	13	10	18	13	1.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-3-16-AS	M3	0.5	16	45	34	37.5	24.5	4	13	10	18	13	1.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-4-10-AS	M4	0.7	10	45	34	37.5	24.5	4	13	10	18	29	2.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-4-12-AS	M4	0.7	12	45	34	37.5	24.5	4	13	10	18	29	2.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-4-16-AS	M4	0.7	16	45	34	37.5	24.5	4	13	10	18	29	2.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-4-20-AS	M4	0.7	20	45	34	37.5	24.5	4	13	10	18	29	2.4	41	4,130	4,543	CAD	カート	在庫品
LDMS-4-25-AS	M4	0.7	25	45	34	37.5	24.5	4	13	10	18	29	2.4	42	4,130	4,543	CAD	カート	在庫品
LDMS-4-32-AS	M4	0.7	32	45	34	37.5	24.5	4	13	10	18	29	2.4	42	4,130	4,543	CAD	カート	在庫品
LDMS-5-12-AS	M5	0.8	12	45	34	37.5	24.5	4	13	10	18	60	3.9	42	4,130	4,543	CAD	カート	在庫品
LDMS-5-16-AS	M5	0.8	16	45	34	37.5	24.5	4	13	10	18	60	3.9	42	4,130	4,543	CAD	カート	在庫品
LDMS-5-20-AS	M5	0.8	20	45	34	37.5	24.5	4	13	10	18	60	3.9	42	4,130	4,543	CAD	カート	在庫品
LDMS-5-25-AS	M5	0.8	25	45	34	37.5	24.5	4	13	10	18	60	3.9	43	4,130	4,543	CAD	カート	在庫品
LDMS-5-32-AS	M5	0.8	32	45	34	37.5	24.5	4	13	10	18	60	3.9	44	4,130	4,543	CAD	カート	在庫品
LDMS-5-40-AS	M5	0.8	40	45	34	37.5	24.5	4	13	10	18	60	3.9	45	4,200	4,620	CAD	カート	在庫品
LDMS-5-50-AS	M5	0.8	50	45	34	37.5	24.5	4	13	10	18	60	3.9	46	4,200	4,620	CAD	カート	在庫品
LDMS-6-12-AS	M6	1	12	45	34	37.5	24.5	4	13	10	18	100	5.5	42	4,130	4,543	CAD	カート	在庫品
LDMS-6-16-AS	M6	1	16	45	34	37.5	24.5	4	13	10	18	100	5.5	42	4,130	4,543	CAD	カート	在庫品
LDMS-6-20-AS	M6	1	20	45	34	37.5	24.5	4	13	10	18	100	5.5	43	4,130	4,543	CAD	カート	在庫品
LDMS-6-25-AS	M6	1	25	45	34	37.5	24.5	4	13	10	18	100	5.5	44	4,130	4,543	CAD	カート	在庫品
LDMS-6-32-AS	M6	1	32	45	34	37.5	24.5	4	13	10	18	100	5.5	45	4,130	4,543	CAD	カート	在庫品
LDMS-6-40-AS	M6	1	40	45	34	37.5	24.5	4	13	10	18	100	5.5	47	4,200	4,620	CAD	カート	在庫品
LDMS-6-50-AS	M6	1	50	45	34	37.5	24.5	4	13	10	18	100	5.5	48	4,200	4,620	CAD	カート	在庫品
LDMS-6B-16-AS	M6	1	16	63	45	49	31	6.5	17.5	13.5	24	72	5.5	92	4,830	5,313	CAD	カート	在庫品
LDMS-6B-20-AS	M6	1	20	63	45	49	31	6.5	17.5	13.5	24	72	5.5	93	4,830	5,313	CAD	カート	在庫品
LDMS-6B-25-AS	M6	1	25	63	45	49	31	6.5	17.5	13.5	24	72	5.5	94	4,830	5,313	CAD	カート	在庫品
LDMS-6B-32-AS	M6	1	32	63	45	49	31	6.5	17.5	13.5	24	72	5.5	95	4,830	5,313	CAD	カート	在庫品
LDMS-6B-40-AS	M6	1	40	63	45	49	31	6.5	17.5	13.5	24	72	5.5	97	4,830	5,313	CAD	カート	在庫品
LDMS-6B-50-AS	M6	1	50	63	45	49	31	6.5	17.5	13.5	24	72	5.5	98	4,940	5,434	CAD	カート	在庫品
LDMS-6B-63-AS	M6	1	63	63	45	49	31	6.5	17.5	13.5	24	72	5.5	100	5,000	5,500	CAD	カート	在庫品
LDMS-8-16-AS	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	24	180	10	95	4,830	5,313	CAD	カート	在庫品
LDMS-8-20-AS	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	24	180	10	96	4,830	5,313	CAD	カート	在庫品
LDMS-8-25-AS	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	24	180	10	98	4,830	5,313	CAD	カート	在庫品
LDMS-8-32-AS	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	24	180	10	99	4,830	5,313	CAD	カート	在庫品
LDMS-8-40-AS	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	24	180	10	102	4,830	5,313	CAD	カート	在庫品
LDMS-8-50-AS	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	24	180	10	105	4,940	5,434	CAD	カート	在庫品
LDMS-8-63-AS	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	24	180	10	109	5,000	5,500	CAD	カート	在庫品
LDMS-8B-20-AS	M8	1.25	20	78	54	58	36	8	21	16	26	140	10	152	5,760	6,336	CAD	カート	在庫品
LDMS-8B-25-AS	M8	1.25	25	78	54	58	36	8	21	16	26	140	10	153	5,760	6,336	CAD	カート	在庫品
LDMS-8B-32-AS	M8	1.25	32	78	54	58	36	8	21	16	26	140	10	156	5,760	6,336	CAD	カート	在庫品
LDMS-8B-40-AS	M8	1.25	40	78	54	58	36	8	21	16	26	140	10	160	5,820	6,402	CAD	カート	在庫品
LDMS-8B-50-AS	M8	1.25	50	78	54	58	36	8	21	16	26	140	10	163	5,930	6,523	CAD	カート	在庫品
LDMS-8B-63-AS	M8	1.25	63	78	54	58	36	8	21	16	26	140	10	167	6,090	6,699	CAD	カート	在庫品
LDMS-8B-80-AS	M8	1.25	80	78	54	58	36	8	21	16	26	140	10	172	6,310	6,941	CAD	カート	在庫品
LDMS-10-20-AS	M10	1.5	20	78	54	58	36	8	21	16	26	290	16	156	5,760	6,336	CAD	カート	在庫品
LDMS-10-25-AS	M10	1.5	25	78	54	58	36	8	21	16	26	290	16	159	5,760	6,336	CAD	カート	在庫品
LDMS-10-32-AS	M10	1.5	32	78	54	58	36	8	21	16	26	290	16	162	5,760	6,336	CAD	カート	在庫品
LDMS-10-40-AS	M10	1.5	40	78	54	58	36	8	21	16	26	290	16	166	5,820	6,402	CAD	カート	在庫品
LDMS-10-50-AS	M10	1.5	50	78	54	58	36	8	21	16	26	290	16	171	5,930	6,523	CAD	カート	在庫品
LDMS-10-63-AS	M10	1.5	63	78	54	58	36	8	21	16	26	290	16	178	6,090	6,699	CAD	カート	在庫品
LDMS-10-80-AS	M10	1.5	80	78	54	58	36	8	21	16	26	290	16	186	6,310	6,941	CAD	カート	在庫品
LDMS-12-25-AS	M12	1.75	25	92	64	68	43	11	24	19	28	420	23	254	7,390	8,129	CAD	カート	在庫品
LDMS-12-32-AS	M12	1.75	32	92	64	68	43	11	24	19	28	420	23	258	7,390	8,129	CAD	カート	在庫品
LDMS-12-40-AS	M12	1.75	40	92	64	68	43	11	24	19	28	420	23	263	7,390	8,129	CAD	カート	在庫品
LDMS-12-50-AS	M12	1.75	50	92	64	68	43	11	24	19	28	420	23	270	7,420	8,162	CAD	カート	在庫品
LDMS-12-63-AS	M12	1.75	63	92	64	68	43	11	24	19	28	420	23	280	7,690	8,459	CAD	カート	在庫品
LDMS-12-80-AS	M12	1.75	80	92	64	68	43	11	24	19	28	420	23	291	7,880	8,668	CAD	カート	在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LDMS-AS
レバー部	SCS13（SUS304相当）ショットブラスト
ねじ部	SUS303
止めねじ	ステンレス
スプリング	ステンレス鋼線

特長

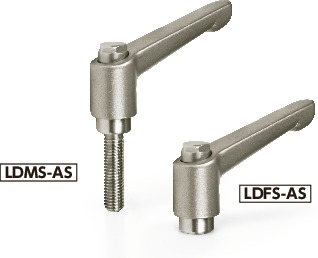

オールステンレス製のクランプレバー。
すぐれた耐蝕性と強度があります。
止めねじにはリセスがなく、ごみやほこりがたまりにくい形状です。衛生管理が求められる食品機械・薬品機械などの用途に。
M3-M12の豊富なねじサイズ。
