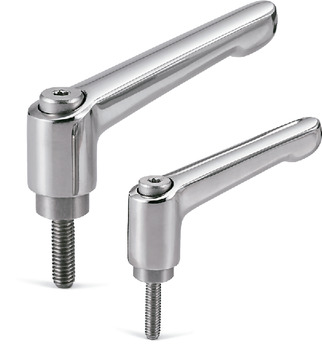

クランプレバー（おねじ） - オールステンレス製

Name: LDMS-NI-HP
Brand: 鍋屋バイテック会社
Price: 3540 JPY
Availability: InStock

Clamp Lever

LDMS-NI-HP

安全上の注意使用方法

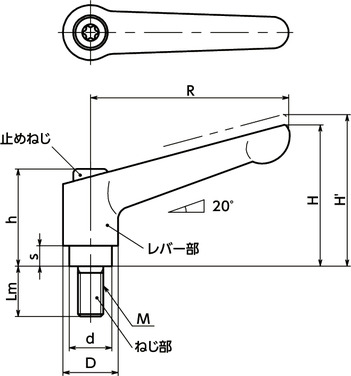

形状図

寸法・CAD・価格

絞り込み

M(並目) ねじの呼び: すべて; M3; M4; M5; M6; M8; M10; M12

Lm: すべて; 6; 8; 10; 12; 16; 20; 25; 32; 40; 50; 63; 80

単位 : mm

品番	M(並目) ねじの呼び	ピッチ	Lm	R	H	H'	h	s	D	d	歯数	最大荷重^＊1 (N)	最大締付力^＊1 (kN)	質量 (g)	価格 (円)	税込価格	CAD ダウンロード	標準品を購入	在庫/非在庫
LDMS-3-6-NI-HP	M3	0.5	6	45	34	37.5	24.5	4	13	10	18	13	1.4	40	3,540	3,894	CAD	カート	在庫品
LDMS-3-8-NI-HP	M3	0.5	8	45	34	37.5	24.5	4	13	10	18	13	1.4	40	3,540	3,894	CAD	カート	在庫品
LDMS-3-10-NI-HP	M3	0.5	10	45	34	37.5	24.5	4	13	10	18	13	1.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-3-12-NI-HP	M3	0.5	12	45	34	37.5	24.5	4	13	10	18	13	1.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-3-16-NI-HP	M3	0.5	16	45	34	37.5	24.5	4	13	10	18	13	1.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-4-10-NI-HP	M4	0.7	10	45	34	37.5	24.5	4	13	10	18	29	2.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-4-12-NI-HP	M4	0.7	12	45	34	37.5	24.5	4	13	10	18	29	2.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-4-16-NI-HP	M4	0.7	16	45	34	37.5	24.5	4	13	10	18	29	2.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-4-20-NI-HP	M4	0.7	20	45	34	37.5	24.5	4	13	10	18	29	2.4	41	3,540	3,894	CAD	カート	在庫品
LDMS-4-25-NI-HP	M4	0.7	25	45	34	37.5	24.5	4	13	10	18	29	2.4	42	3,540	3,894	CAD	カート	在庫品
LDMS-4-32-NI-HP	M4	0.7	32	45	34	37.5	24.5	4	13	10	18	29	2.4	42	3,540	3,894	CAD	カート	在庫品
LDMS-5-12-NI-HP	M5	0.8	12	45	34	37.5	24.5	4	13	10	18	60	3.9	42	3,540	3,894	CAD	カート	在庫品
LDMS-5-16-NI-HP	M5	0.8	16	45	34	37.5	24.5	4	13	10	18	60	3.9	42	3,540	3,894	CAD	カート	在庫品
LDMS-5-20-NI-HP	M5	0.8	20	45	34	37.5	24.5	4	13	10	18	60	3.9	42	3,540	3,894	CAD	カート	在庫品
LDMS-5-25-NI-HP	M5	0.8	25	45	34	37.5	24.5	4	13	10	18	60	3.9	43	3,540	3,894	CAD	カート	在庫品
LDMS-5-32-NI-HP	M5	0.8	32	45	34	37.5	24.5	4	13	10	18	60	3.9	44	3,540	3,894	CAD	カート	在庫品
LDMS-5-40-NI-HP	M5	0.8	40	45	34	37.5	24.5	4	13	10	18	60	3.9	45	3,600	3,960	CAD	カート	在庫品
LDMS-5-50-NI-HP	M5	0.8	50	45	34	37.5	24.5	4	13	10	18	60	3.9	46	3,600	3,960	CAD	カート	在庫品
LDMS-6-12-NI-HP	M6	1	12	45	34	37.5	24.5	4	13	10	18	100	5.5	42	3,540	3,894	CAD	カート	在庫品
LDMS-6-16-NI-HP	M6	1	16	45	34	37.5	24.5	4	13	10	18	100	5.5	42	3,540	3,894	CAD	カート	在庫品
LDMS-6-20-NI-HP	M6	1	20	45	34	37.5	24.5	4	13	10	18	100	5.5	43	3,540	3,894	CAD	カート	在庫品
LDMS-6-25-NI-HP	M6	1	25	45	34	37.5	24.5	4	13	10	18	100	5.5	44	3,540	3,894	CAD	カート	在庫品
LDMS-6-32-NI-HP	M6	1	32	45	34	37.5	24.5	4	13	10	18	100	5.5	45	3,540	3,894	CAD	カート	在庫品
LDMS-6-40-NI-HP	M6	1	40	45	34	37.5	24.5	4	13	10	18	100	5.5	47	3,600	3,960	CAD	カート	在庫品
LDMS-6-50-NI-HP	M6	1	50	45	34	37.5	24.5	4	13	10	18	100	5.5	48	3,600	3,960	CAD	カート	在庫品
LDMS-6B-16-NI-HP	M6	1	16	63	45	49	31	6.5	17.5	13.5	24	72	5.5	92	4,650	5,115	CAD	カート	在庫品
LDMS-6B-20-NI-HP	M6	1	20	63	45	49	31	6.5	17.5	13.5	24	72	5.5	93	4,650	5,115	CAD	カート	在庫品
LDMS-6B-25-NI-HP	M6	1	25	63	45	49	31	6.5	17.5	13.5	24	72	5.5	94	4,650	5,115	CAD	カート	在庫品
LDMS-6B-32-NI-HP	M6	1	32	63	45	49	31	6.5	17.5	13.5	24	72	5.5	95	4,650	5,115	CAD	カート	在庫品
LDMS-6B-40-NI-HP	M6	1	40	63	45	49	31	6.5	17.5	13.5	24	72	5.5	97	4,650	5,115	CAD	カート	在庫品
LDMS-6B-50-NI-HP	M6	1	50	63	45	49	31	6.5	17.5	13.5	24	72	5.5	98	4,750	5,225	CAD	カート	在庫品
LDMS-6B-63-NI-HP	M6	1	63	63	45	49	31	6.5	17.5	13.5	24	72	5.5	100	4,800	5,280	CAD	カート	在庫品
LDMS-8-16-NI-HP	M8	1.25	16	63	45	49	31	6.5	17.5	13.5	24	180	10	95	4,650	5,115	CAD	カート	在庫品
LDMS-8-20-NI-HP	M8	1.25	20	63	45	49	31	6.5	17.5	13.5	24	180	10	96	4,650	5,115	CAD	カート	在庫品
LDMS-8-25-NI-HP	M8	1.25	25	63	45	49	31	6.5	17.5	13.5	24	180	10	98	4,650	5,115	CAD	カート	在庫品
LDMS-8-32-NI-HP	M8	1.25	32	63	45	49	31	6.5	17.5	13.5	24	180	10	99	4,650	5,115	CAD	カート	在庫品
LDMS-8-40-NI-HP	M8	1.25	40	63	45	49	31	6.5	17.5	13.5	24	180	10	102	4,650	5,115	CAD	カート	在庫品
LDMS-8-50-NI-HP	M8	1.25	50	63	45	49	31	6.5	17.5	13.5	24	180	10	105	4,750	5,225	CAD	カート	在庫品
LDMS-8-63-NI-HP	M8	1.25	63	63	45	49	31	6.5	17.5	13.5	24	180	10	109	4,800	5,280	CAD	カート	在庫品
LDMS-8B-20-NI-HP	M8	1.25	20	78	54	58	36	8	21	16	26	140	10	152	5,330	5,863	CAD	カート	在庫品
LDMS-8B-25-NI-HP	M8	1.25	25	78	54	58	36	8	21	16	26	140	10	153	5,330	5,863	CAD	カート	在庫品
LDMS-8B-32-NI-HP	M8	1.25	32	78	54	58	36	8	21	16	26	140	10	156	5,330	5,863	CAD	カート	在庫品
LDMS-8B-40-NI-HP	M8	1.25	40	78	54	58	36	8	21	16	26	140	10	160	5,390	5,929	CAD	カート	在庫品
LDMS-8B-50-NI-HP	M8	1.25	50	78	54	58	36	8	21	16	26	140	10	163	5,490	6,039	CAD	カート	在庫品
LDMS-8B-63-NI-HP	M8	1.25	63	78	54	58	36	8	21	16	26	140	10	167	5,630	6,193	CAD	カート	在庫品
LDMS-8B-80-NI-HP	M8	1.25	80	78	54	58	36	8	21	16	26	140	10	172	5,830	6,413	CAD	カート	在庫品
LDMS-10-20-NI-HP	M10	1.5	20	78	54	58	36	8	21	16	26	290	16	156	5,330	5,863	CAD	カート	在庫品
LDMS-10-25-NI-HP	M10	1.5	25	78	54	58	36	8	21	16	26	290	16	159	5,330	5,863	CAD	カート	在庫品
LDMS-10-32-NI-HP	M10	1.5	32	78	54	58	36	8	21	16	26	290	16	162	5,330	5,863	CAD	カート	在庫品
LDMS-10-40-NI-HP	M10	1.5	40	78	54	58	36	8	21	16	26	290	16	166	5,390	5,929	CAD	カート	在庫品
LDMS-10-50-NI-HP	M10	1.5	50	78	54	58	36	8	21	16	26	290	16	171	5,490	6,039	CAD	カート	在庫品
LDMS-10-63-NI-HP	M10	1.5	63	78	54	58	36	8	21	16	26	290	16	178	5,630	6,193	CAD	カート	在庫品
LDMS-10-80-NI-HP	M10	1.5	80	78	54	58	36	8	21	16	26	290	16	186	5,830	6,413	CAD	カート	在庫品
LDMS-12-25-NI-HP	M12	1.75	25	92	64	68	43	11	24	19	28	420	23	254	6,400	7,040	CAD	カート	在庫品
LDMS-12-32-NI-HP	M12	1.75	32	92	64	68	43	11	24	19	28	420	23	258	6,400	7,040	CAD	カート	在庫品
LDMS-12-40-NI-HP	M12	1.75	40	92	64	68	43	11	24	19	28	420	23	263	6,400	7,040	CAD	カート	在庫品
LDMS-12-50-NI-HP	M12	1.75	50	92	64	68	43	11	24	19	28	420	23	270	6,430	7,073	CAD	カート	在庫品
LDMS-12-63-NI-HP	M12	1.75	63	92	64	68	43	11	24	19	28	420	23	280	6,680	7,348	CAD	カート	在庫品
LDMS-12-80-NI-HP	M12	1.75	80	92	64	68	43	11	24	19	28	420	23	291	6,850	7,535	CAD	カート	在庫品

＊1：　最大荷重・最大締付力の定義について⇒クランプレバー・テンションレバーの使用方法について

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

品番
数量
単価（円・税別）

買い物を続けるカートを見る

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。　　　　　　

材質・仕上げ

	LDMS-NI-HP
レバー部	SCS13（SUS304相当）研磨
ねじ部	SUS303
止めねじ	ステンレス
スプリング	ステンレス鋼線

特長

オールステンレス製のクランプレバー。
すぐれた耐蝕性と強度があります。
レバー部の表面は研磨仕上げ。
M3-M12の豊富なねじサイズ。

クランプレバー&テンションレバーの正しい使い方

商品品番一覧

LDMS-10-NI-HP

LDMS-12-NI-HP

LDMS-3-NI-HP

LDMS-4-NI-HP

LDMS-5-NI-HP

LDMS-6B-NI-HP

LDMS-6-NI-HP

LDMS-8B-NI-HP

LDMS-8-NI-HP

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
