• 機能レバー

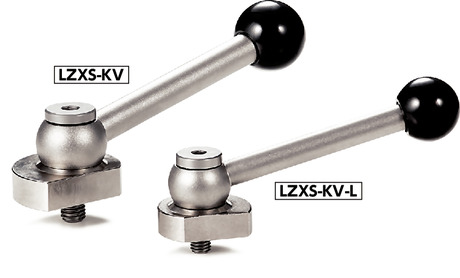

カムレバー - 角度つきレバータイプ - ステンレス製

Cam Lever

LZXS-KV

形状図

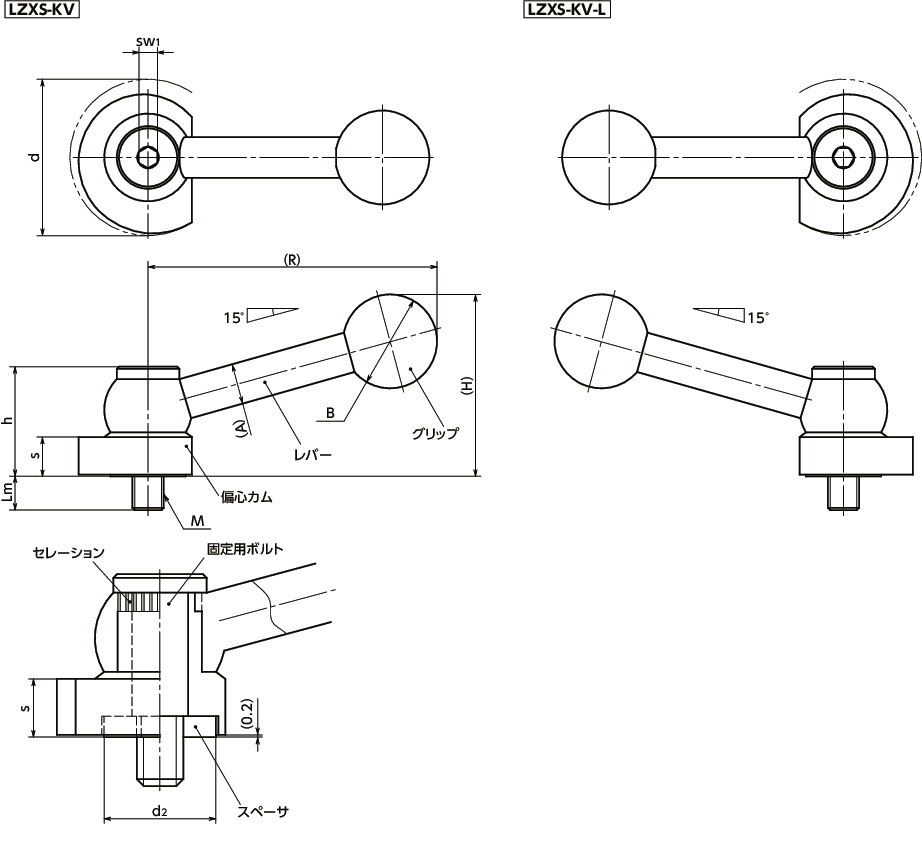

LZXS-KVカムレバー - 角度つきレバータイプ - ステンレス製寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M8
M10
d
すべて
40
50
回転方向
すべて
右回転
左回転

単位 : mm

品番 M(並目)
ねじの呼び
ピッチ Lm R H h s A B d D sw1 d1 d2 歯数 回転方向 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
LZXS-40-KV M8 1.25 8 100 55 31 10 10 25 40 24 5 10 20 26 右回転 179 26,700 29,370 CAD カート 実働10日目出荷
LZXS-50-KV M10 1.5 11 116 62 34.5 12 13 30 50 28 6 12 24 28 右回転 315 25,000 27,500 CAD カート 在庫品
LZXS-40-KV-L M8 1.25 8 100 55 31 10 10 25 40 24 5 10 20 26 左回転 179 26,700 29,370 CAD カート 実働10日目出荷
LZXS-50-KV-L M10 1.5 11 116 62 34.5 12 13 30 50 28 6 12 24 28 左回転 315 28,000 30,800 CAD カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

LZXS-KV
偏心カム SUS303
無電解ニッケルメッキ
スペーサ SUS630
固定用ボルト SUS630
レバー SUS303
グリップ フェノール樹脂(黒)

特長

  • あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
  • 角度つきレバータイプ。手が入りやすく、レバーを握るスペースを確保できます。
  • 商品記号により、回転方向が選択できます。
    LZXS-KV----右回転
    LZXS-KV-L----左回転

1分でわかる!ラッチレバーとカムレバーの使い方


構造

  • カムレバーは、偏心カム・スペーサ・固定用ボルト・レバーで構成されています。
  • 取りつけは固定用ボルトを六角レンチで締めつけて行います。
  • 固定用ボルトを締めつけたあとでも、スペーサにより、偏心カムと取りつけ面との間にクリアランスが確保されて、偏心カムはスムーズに回転します。

偏心カムを固定したままにしたい場合にはスペーサを取りはずしてください。

  • 偏心カムとレバーはセレーションによりかみ合っており、偏心カムに対するレバーの位置を組みつけの際に設定できます。

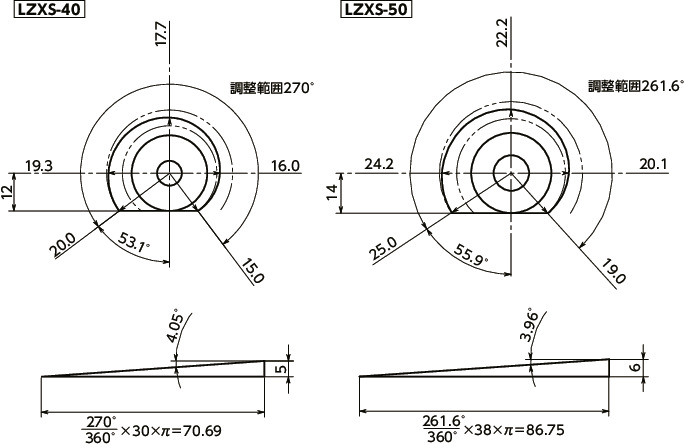

  • 調整範囲

単位 : mm

品番 角度 周長 締めつけ方向
LZXS-40 270° 70.69 5
LZXS-50 261.6° 86.75 6

LZXS-KVカムレバー - 角度つきレバータイプ - ステンレス製

上図は右回転LZXS-KVの図説です。左回転LZXS-KV-Lの形状は左右対称になります。
