• ヒンジ(蝶番)

カウンターバランスヒンジ

Counterbalance Hinge

CB

寸法・CAD・価格

単位 : mm

品番 取りつけ方向 L L1 L2 トルク調整範囲(N・m)
min./max.
品番選定用
トルク範囲*1
質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
CB-11-101-00-10 左側 216 155.9 77.6 5.7/10.2 A 1139 44,300 48,730 CAD カート 在庫品
CB-11-102-00-10 左側 286 222.5 92.8 10.2/15.5 B 1240 44,300 48,730 CAD カート 在庫品
CB-11-103-00-10 左側 343 282.9 103.1 15.5/19.8 C 1333 44,300 48,730 CAD カート 在庫品
CB-11-104-00-10 左側 400 340 111.4 19.8/24.9 D 1419 44,300 48,730 CAD カート 在庫品
CB-21-101-00-10 左側 292 220.4 87.5 24.9/29.4 E 1339 49,100 54,010 CAD カート 在庫品
CB-21-102-00-10 左側 309 248.9 94.5 29.4/34.5 F 1384 49,100 54,010 CAD カート 在庫品
CB-21-103-00-10 左側 341 280.7 99.5 34.5/39.5 G 1466 49,100 54,010 CAD カート 在庫品
CB-21-104-00-10 左側 370 309.3 105.0 39.5/44.6 H 1526 49,100 54,010 CAD カート 在庫品
CB-21-105-00-10 左側 408 347.4 109.6 44.6/50.3 I 1604 49,100 54,010 CAD カート 在庫品
CB-12-101-00-10 右側 216 155.9 77.6 5.7/10.2 A 1139 44,300 48,730 CAD カート 在庫品
CB-12-102-00-10 右側 286 222.5 92.8 10.2/15.5 B 1240 44,300 48,730 CAD カート 在庫品
CB-12-103-00-10 右側 343 282.9 103.1 15.5/19.8 C 1333 44,300 48,730 CAD カート 在庫品
CB-12-104-00-10 右側 400 340 111.4 19.8/24.9 D 1419 44,300 48,730 CAD カート 在庫品
CB-22-101-00-10 右側 292 220.4 87.5 24.9/29.4 E 1339 49,100 54,010 CAD カート 在庫品
CB-22-102-00-10 右側 309 248.9 94.5 29.4/34.5 F 1384 49,100 54,010 CAD カート 在庫品
CB-22-103-00-10 右側 341 280.7 99.5 34.5/39.5 G 1466 49,100 54,010 CAD カート 在庫品
CB-22-104-00-10 右側 370 309.3 105.0 39.5/44.6 H 1526 49,100 54,010 CAD カート 在庫品
CB-22-105-00-10 右側 408 347.4 109.6 44.6/50.3 I 1604 49,100 54,010 CAD カート 在庫品

*1: グラフによる選定より選定できます。

形状図

CBカウンターバランスヒンジ 寸法図

*1: CB-1*-103-00-10CB-1*-104-00-10CB-2*-104-00-10CB-2*-105-00-10のみ加工。

材質・仕上げ

CB
本体 アルミニウム合金
アルマイト処理(黒)

特長

  • トーションばねの作用により、パネルの上下の開閉を補助し、重いパネルを軽く操作できます。

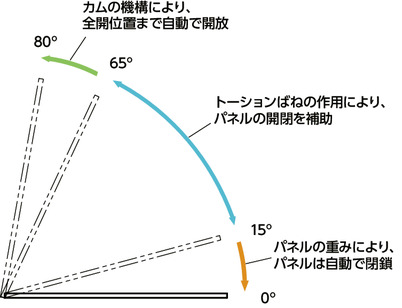

  • 65°以上パネルを開くと、カムの機構により、全開位置(80°)まで自動でパネルが開きます。
  • トルク調整ねじにより、パネルのサイズ・重量にあわせて適切な開閉トルクに調整ができます。
  • カウンターバランスヒンジCBは、1個で使用せず、必ず2個組み合わせてご使用ください。
    1個のカウンターバランスヒンジCBで必要なトルクに対応できる場合は、サポートヒンジCB-A(別売)と組み合わせてご使用ください。

CBカウンターバランスヒンジ



使用上の注意

  • パネルの開閉時にヒンジに手を触れないでください。手が可動部にはさまれ、けがの恐れがあります。
  • 取りつけ・取りはずしの際は、ヒンジの可動部に手がはさまれないよう、十分に注意して作業を行ってください。
  • 取りつけの際、ねじの締めつけトルクは6.8N・mを超えないようにしてください。
  • カウンターバランスヒンジCBは1個で使用せず、必ず2個またはサポートヒンジCB-A(別売)と組み合わせて取りつけてください。

取りつけ

CBカウンターバランスヒンジ

*1: CB-1*-103-00-10CB-1*-104-00-10CB-2*-104-00-10CB-2*-105-00-10のみ加工。
左側用の取りつけを示しています。右側用の場合は左右対称になります。

適用ねじサイズ

単位 : mm

ねじ径 ねじ長さ
最小 最大
M6 パネル厚さ+9.5 パネル厚さ+12.7

トルクの調整方法

トルク調整の目安

CBカウンターバランスヒンジ

パネルのサイズ・重量にあわせて、トルク調整ねじでヒンジの開閉トルクを調整してください。

  • パネルが15°~65°の位置で下降する場合
    パネルを全開位置に上げ、トルク調整ねじを締めつけて、開き方向のトルクを大きくしてください。トルクの調整をしても、パネルが下降し続ける場合は、品番を再選定してください。


  • パネルが15°~65°の位置で上昇する場合
    パネルを全開位置に上げ、トルク調整ねじをゆるめて、開き方向のトルクを小さくしてください。トルクの調整をしても、パネルが上昇し続ける場合は、品番を再選定してください。


  • パネル位置が0°~15°の位置で上昇する場合
    パネルを全開位置に上げ、トルク調整ねじをゆるめて、開き方向のトルクを小さくしてください。トルクの調整をしても、パネルが上昇し続ける場合は、品番を再選定してください。


  • パネルが65°~80°の位置で下降する場合
    パネルを全開位置に上げ、トルク調整ねじを締めつけて、開き方向のトルクを大きくしてください。トルクの調整をしても、パネルが下降し続ける場合は、品番を再選定してください。

品番選定

CBカウンターバランスヒンジ

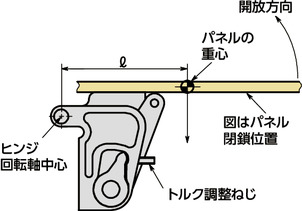

ℓ:ヒンジ回転軸中心からパネルの重心までの水平距離(mm)
m:パネル重量(kg)

グラフによる選定

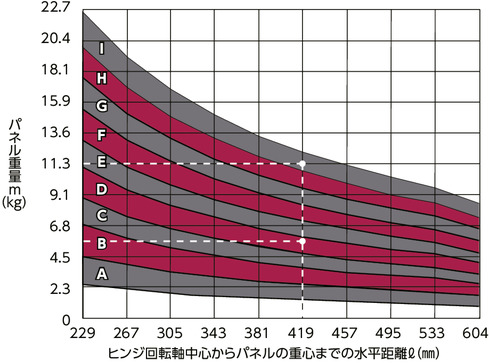

ヒンジ回転軸中心からパネルの重心までの水平距離ℓとパネル重量mから、下のグラフのトルク範囲(A~I)を確認します。
寸法表にて、トルク範囲(A~I)より、品番を選定します。
カウンターバランスヒンジを2個使用する場合は、パネル重量を1/2にして選定してください。

CBカウンターバランスヒンジ

計算による選定

下の計算式により、トルクを算出します。
寸法表より、算出したトルクを満たす品番を選定します。

<計算式>
M=ℓ×m×g÷1000
M:トルク(N・m)
ℓ:ヒンジ回転軸中心からパネルの重心までの水平距離(mm)
m:パネル重量(kg)
g:重力加速度(9.81m/s2

グラフによる選定例

<選定条件>
ℓ:419(mm)
m:11.3(kg)

m=11.3kg、ℓ=419mmが交差したトルク範囲は「I」と確認できます。
寸法表の「トルク範囲」がIの品番CB-21-105-00-10CB-22-105-00-10が選定できます。
パネルの左側に取りつける場合はCB-21-105-00-10
パネルの右側に取りつける場合はCB-22-105-00-10
をサポートヒンジCB-10-100-10(別売)と組み合わせてご使用ください。
(取りつけ方向は寸法表で確認できます。)

<カウンターバランスヒンジCBを2個使用する場合>
m=5.65kg、ℓ=419mmが交差したトルク範囲は「D」と確認できます。
寸法表の「トルク範囲」がDの品番CB-11-104-00-10CB-12-104-00-10が選定できます。

関連商品

サポートヒンジCB-Aをあわせてご使用ください。
CB-A

CBカウンターバランスヒンジ


商品品番一覧
