• ヒンジ(蝶番・丁番)

アルミ大型スライドヒンジ - 90°開き

Aluminium Multiple-Joint Hinge Concealed - Opening Angle 90°

HNMVA

形状図

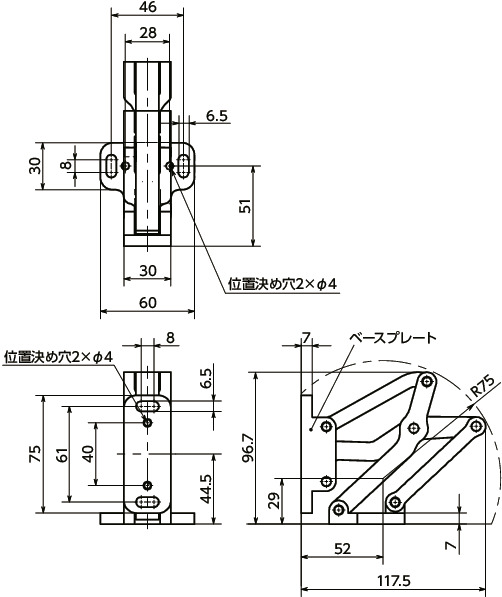

HNMVAアルミ大型スライドヒンジ - 90°開き 寸法図

寸法・CAD・価格

品番 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
HNMVA-75-AL 330 75,900 83,490 CAD カート 実働10日目出荷

材質・仕上げ

HNMVA
本体 アルミニウム合金
アルマイト処理
ワッシャ SUS304

特長

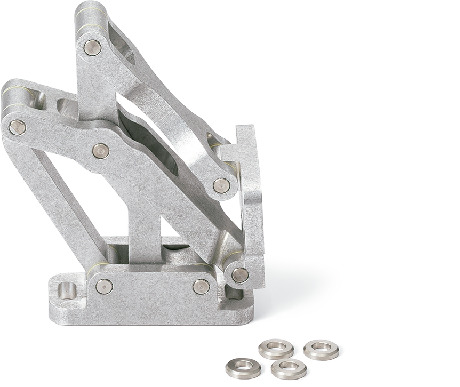

  • ドアなどの内側に取りつけるアルミ製の大型スライドヒンジです。
  • 最大開き角度は90°です。
  • 強化ワッシャが4個付属しています。
    取りつけは呼び径M6のねじを使用してください。

HNMVAアルミ大型スライドヒンジ - 90°開き

*1: 取りつけ用ねじは付属していません。

  • すきま調整や取りつけを容易にするヒンジ用プレートHNARSHNAMSHNAFS(別売)があります。取りつけ例をご参照ください。
  • バスのトランクや大型扉などの用途に適しています。

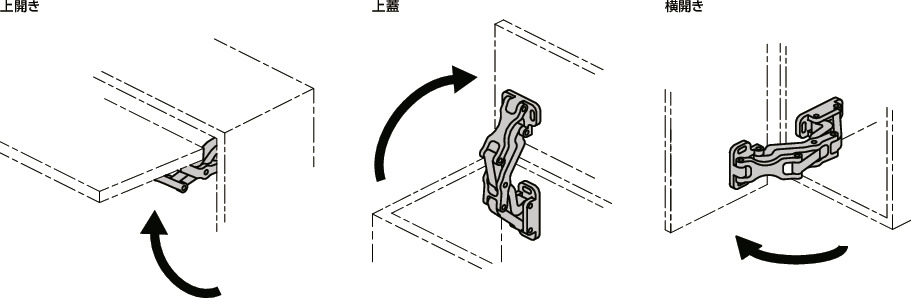

使用例

HNMVAアルミ大型スライドヒンジ - 90°開き


許容最大荷重

HNMVAアルミ大型スライドヒンジ - 90°開き


軌跡図

HNMVAアルミ大型スライドヒンジ - 90°開き

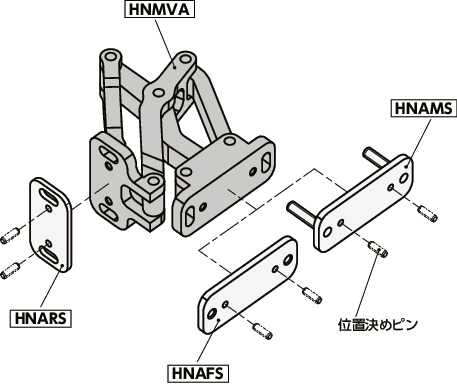

取りつけ例

ヒンジ用プレートHNARSHNAMSHNAFS(別売)と組み合わせて。

HNMVAアルミ大型スライドヒンジ - 90°開き

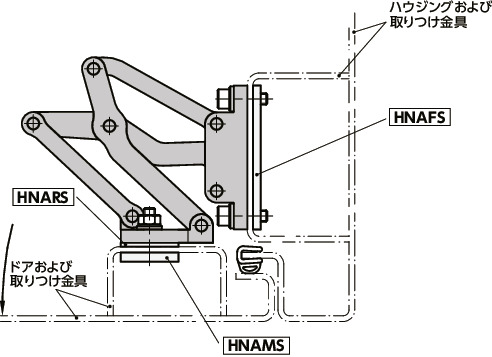

アルミ大型スライドヒンジとヒンジ用プレートを位置決めピンで固定することで、相互の部品の回転を防ぎます。

HNMVAアルミ大型スライドヒンジ - 90°開き

位置決めピンはアルミ大型スライドヒンジおよびヒンジ用プレートに付属していません。必要に応じてお客様にてご用意ください。
位置決めピンは取りつけ後、取りはずさないでください。

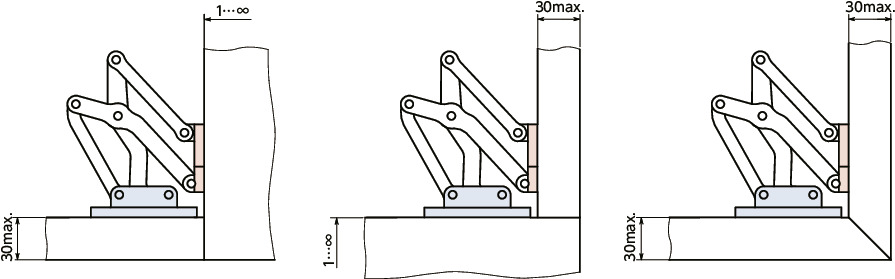

最大パネル厚さ

ハウジングに対して平行取りつけ時

HNMVAアルミ大型スライドヒンジ - 90°開き

ハウジングに対して直角取りつけ時

HNMVAアルミ大型スライドヒンジ - 90°開き

表示されている設計バリエーションは、標準的な設置条件を表しています。パネル厚さや取りつけ位置により最大パネル厚さは変化します。


関連商品

組み合わせて使用するヒンジ用プレートがあります。
貫通穴タイプHNARSHNARS
おねじタイプHNAMSHNAMS
めねじタイプHNAFSHNAFS

HNMVAアルミ大型スライドヒンジ - 90°開き


商品品番一覧
