• インデックスプランジャ

PXCS-12-17

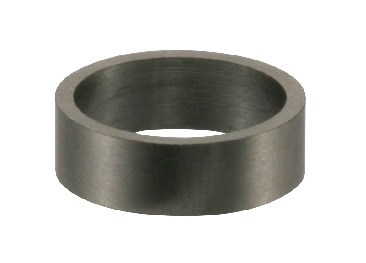

インデックスプランジャ用カラー

Distance Bushing for use with Indexing Plunger

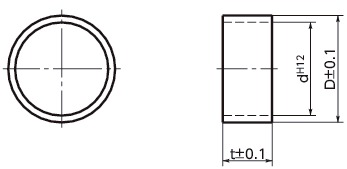

形状図

PXCSインデックスプランジャ用カラー寸法図

寸法・CAD・価格

単位 : mm

品番 D t d 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PXCS-12-17-2 17 2 12 1.8 220 242 CAD カート 在庫品
PXCS-12-17-4 17 4 12 3.5 250 275 CAD カート 在庫品
PXCS-12-17-5 17 5 12 4.4 260 286 CAD カート 在庫品
PXCS-12-17-6 17 6 12 5.4 270 297 CAD カート 在庫品
PXCS-12-17-8 17 8 12 7.2 310 341 CAD カート 在庫品
PXCS-12-17-10 17 10 12 9 340 374 CAD カート 在庫品
PXCS-12-17-12 17 12 12 11 380 418 CAD カート 在庫品

材質・仕上げ

PXCS
本体 SUS303

特長

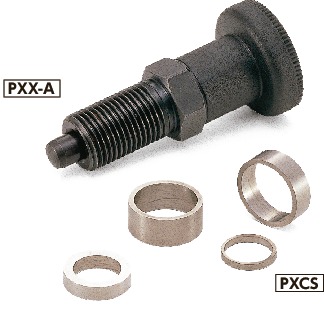

  • インデックスプランジャと組み合わせてご使用ください。
  • 取りつけ部の肉厚が薄い場合にも安定した固定ができます。
  • 選定方法
    インデックスプランジャ用カラーPXCSの外径Dおよび内径dが次の条件を満たすようにしてください。
    D≦D1(使用するインデックスプランジャの六角の対角寸法)
    d=M(使用するインデックスプランジャのねじ径の呼び)
    選定例:PXX-5-Aの場合
    D1:13.8
    M:10
    適用カラーはPXCS-10-12になります。

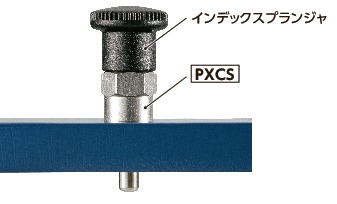

使用例

PXCSインデックスプランジャ用カラー
