• インデックスプランジャ

PXN

インデックスプランジャ用ナット

Hexagonal nuts for Indexing Plunger

形状図

PXNインデックスプランジャ用ナット寸法図

寸法・CAD・価格

単位 : mm

品番 M(細目) sw t 質量
(g)
価格
(円)
CAD 標準品を購入 備考
PXN-M8-1-3.5 M8×1 13 3.5 3 80 CAD カート -
PXN-M10-1-3.5 M10×1 15 3.5 3 110 CAD カート -
PXN-M12-1.5-4 M12×1.5 17 4 4 130 CAD カート -
PXN-M16-1.5-4.5 M16×1.5 22 4.5 8 190 CAD カート -
PXN-M20-1.5-4.5 M20×1.5 27 4.5 12 290 CAD カート -

材質・仕上げ

PXN
本体 スティール
四三酸化鉄皮膜(黒)

特長

  • 通常のナットよりも薄いインデックスプランジャ固定用のナット。
  • インデックスプランジャを薄板に固定する場合に適しています。

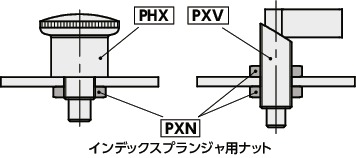

使用例

PXNインデックスプランジャ用ナット


関連商品

同形状でステンレス製のPXNSがあります。
PXNS

PXNインデックスプランジャ用ナット
