• インデックスプランジャ

PXVS-Z-M12

インデックスプランジャ用取りつけ治具

Mounting Blocks for use with Indexing Plunger

PXVS-Z-M12の形状図

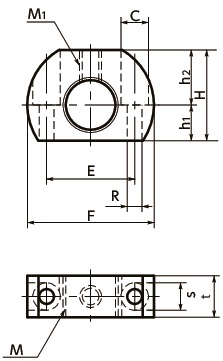

PXVS-Zインデックスプランジャ用取りつけ治具寸法図

単位 : mm

品番 M(細目)
ねじの呼び
ピッチ M1(並目)
ねじの呼び
ピッチ F H C R E h1 h2 t 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PXVS-Z-M12 M12 1.5 M5 0.8 32 22 7.6 4.5 21 9 13 12 37 5,880 6,468 CAD カート 実働10日目出荷

PXVS-Z-M12の材質・仕上げ

PXVS-Z
本体 SUS303

PXVS-Z-M12の特長

  • インデックスプランジャPXVシリーズ(PXV-A)と組み合わせてご使用ください。
  • 全商品に止めねじ(真鍮パッドつきグラブスクリュー)が付属しています。

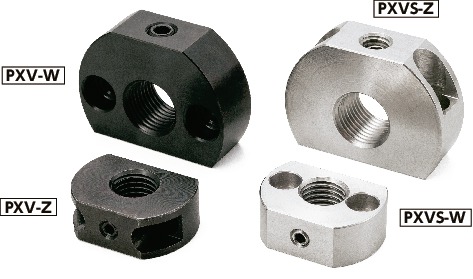

  • 商品記号により、取りつけタイプを選択できます。
    PXV-WPXVS-W----正面から取りつけ
    PXV-ZPXVS-Z----上面から取りつけ

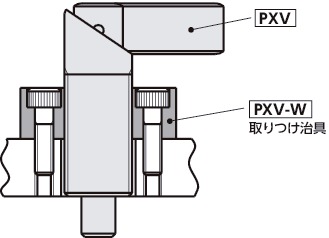

使用例

PXVS-Zインデックスプランジャ用取りつけ治具


商品品番一覧
