• ラッチ(キャッチ・掛け金)

93

プッシュロック

Push Lock

正しい使い方 ここがポイント!


形状図

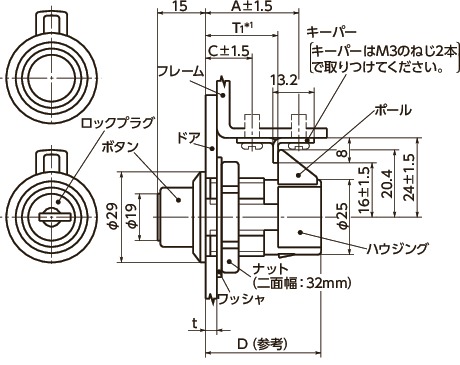

93プッシュロック寸法図

寸法・CAD・価格

単位 : mm

品番 max.t C D(参考) A T1*1 プルタブ キーロック 質量
(g)
価格
(円)
CAD 標準品を購入 備考
93-303 10.3 14.5 37 29.5 23-0.7~+0.1 水平 あり 50 3,480 CAD カート -
93-304 10.3 14.5 37 29.5 23-0.7~+0.1 水平 なし 34 2,550 CAD カート -
93-313 10.3 14.5 37 29.5 23-0.7~+0.1 垂直 あり 50 3,480 CAD カート -
93-314 10.3 14.5 37 29.5 23-0.7~+0.1 垂直 なし 34 2,550 CAD カート -
93-308 12.7 17 40 32 25±0.4 なし なし 31 2,370 CAD カート -

*1: 付属のキーパーを使用しない場合は、フレームの位置はB寸法にしたがってください。
●キーパー取りつけ用のねじ(M3)は付属していません。

材質・仕上げ

93
ハウジング・ナット ガラス繊維強化ナイロン6(つや消し黒)
ポール ポリアセタール(黒)
ロックプラグ ガラス繊維強化ポリアセタール(つや消し黒)
スプリング ステンレス鋼線
ワッシャ SUS302
プルタブ ナイロン66(つや消し黒)
キーパー SUS304
キー 黄銅
ニッケルメッキ

特長

  • ボタンを押すことによりポールが引込み、ロックがはずれます。
  • ドアは軽く押すだけでスムーズに閉まります。
  • プルタブつきのタイプを使用することで、操作性が向上します。
  • プルタブはポールに対して水平・垂直の2種類があります。
  • キーロックつき(キー2個)・キーロックなしが選択できます。

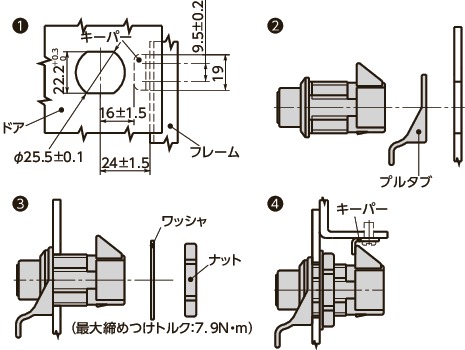

取りつけ

93プッシュロック

93プッシュロック


プルタブ

93プッシュロック


強度

許容締付荷重(N) 530
破壊荷重(N) 690

ドアを押しつける方向の荷重です。
表中の数値は参考値です。
