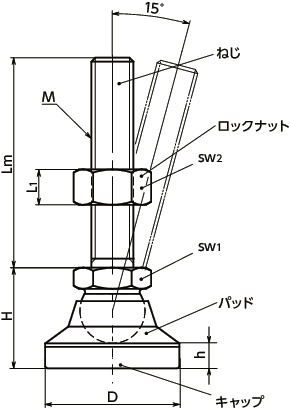

形状図
寸法・CAD・価格
単位 : mm
| 品番 | D | M(並目) ねじの呼び |
ピッチ | Lm | H | L1 | h | sw1 | sw2 | 静的許容荷重 （N）＊1 |
質量 (g) |
価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FDMS-25-M8-40-KS | 25 | M8 | 1.25 | 40 | 20.5 | 6.8 | 5.5 | 12 | 13 | 7000 | 56 | 2,830 | 3,113 | CAD | カート | 実働10日目出荷 |
| FDMS-25-M8-63-KS | 25 | M8 | 1.25 | 63 | 20.5 | 6.8 | 5.5 | 12 | 13 | 7000 | 62 | 3,180 | 3,498 | CAD | カート | 実働10日目出荷 |
| FDMS-32-M10-50-KS | 32 | M10 | 1.5 | 50 | 24.5 | 8.4 | 6.5 | 15 | 16 | 11000 | 105 | 3,450 | 3,795 | CAD | カート | 実働10日目出荷 |
| FDMS-32-M10-80-KS | 32 | M10 | 1.5 | 80 | 24.5 | 8.4 | 6.5 | 15 | 16 | 11000 | 120 | 3,900 | 4,290 | CAD | カート | 実働10日目出荷 |
| FDMS-40-M12-63-KS | 40 | M12 | 1.75 | 63 | 27.5 | 10.8 | 7.5 | 17 | 18 | 16000 | 180 | 4,600 | 5,060 | CAD | カート | 実働10日目出荷 |
| FDMS-40-M12-100-KS | 40 | M12 | 1.75 | 100 | 27.5 | 10.8 | 7.5 | 17 | 18 | 16000 | 200 | 5,320 | 5,852 | CAD | カート | 実働10日目出荷 |
| FDMS-60-M16-80-KS | 60 | M16 | 2 | 80 | 37.5 | 14.8 | 10 | 24 | 24 | 30000 | 490 | 8,670 | 9,537 | CAD | カート | 実働10日目出荷 |
| FDMS-60-M16-125-KS | 60 | M16 | 2 | 125 | 37.5 | 14.8 | 10 | 24 | 24 | 30000 | 540 | 9,190 | 10,109 | CAD | カート | 実働10日目出荷 |
＊1： 表中の数値は、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。
表中の数値は参考値であり、保証値ではありません。
材質・仕上げ
| FDMS-KS | |
|---|---|
| ねじ | SUS303 |
| パッド | SUS303 |
| キャップ | ポリアセタール（白） |
| ロックナット | SUS304 |
特長
- 耐久性にすぐれた金属製のレベリングアジャスタ。
- パッドは15°まで傾きます。傾斜面での使用に効果的です。
- ポリアセタールキャップつき。摩擦係数が小さく、滑らせることができるため、頻繁に移動を行う機器・装置の足や、簡易のスライダーとして使用できます。
