レベリングアジャスタ(おねじ) - アンカー固定タイプ - スタッドカバーつき

Leveling Adjuster with Stud Cover - for use with Anchor Bolt

FHAMS-D0-W

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

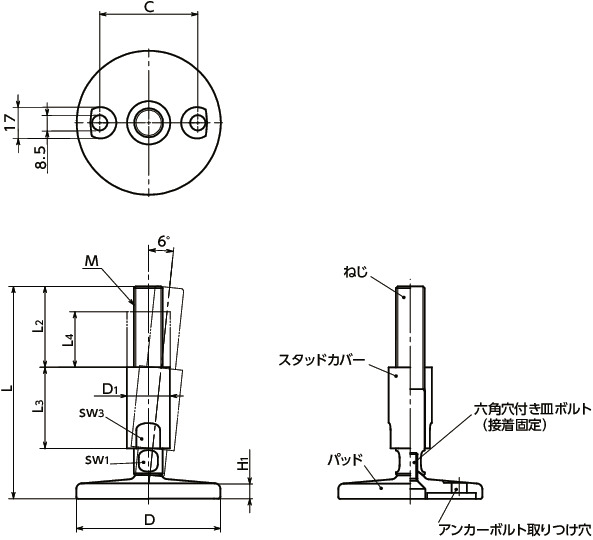

FHAMS-D0-Wレベリングアジャスタ(おねじ) - アンカー固定タイプ - スタッドカバーつき寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M16
M20
M24

単位 : mm

品番 D M(並目)
ねじの呼び
ピッチ L H1 C sw1 sw2 sw3 L2 L3 L4 D1 静的許容荷重
(N)*1
質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FHAMS-80-M16-118-D0-W 80 M16 2 118 8.5 54.5 12 - 20 45 45 29 24 25000 463 14,300 15,730 CAD カート 実働10日目出荷
FHAMS-80-M16-143-D0-W 80 M16 2 143 8.5 54.5 12 - 20 45 45 29 24 25000 502 14,500 15,950 CAD カート 実働10日目出荷
FHAMS-80-M16-168-D0-W 80 M16 2 168 8.5 54.5 12 - 20 45 45 29 24 25000 542 14,700 16,170 CAD カート 実働10日目出荷
FHAMS-80-M16-193-D0-W 80 M16 2 193 8.5 54.5 12 - 20 45 45 29 24 25000 582 14,900 16,390 CAD カート 実働10日目出荷
FHAMS-80-M20-143-D0-W 80 M20 2.5 143 8.5 54.5 16 - 24 56 56 36 30 35000 725 16,100 17,710 CAD カート 実働10日目出荷
FHAMS-80-M20-168-D0-W 80 M20 2.5 168 8.5 54.5 16 - 24 56 56 36 30 35000 787 16,300 17,930 CAD カート 実働10日目出荷
FHAMS-80-M20-193-D0-W 80 M20 2.5 193 8.5 54.5 16 - 24 56 56 36 30 35000 848 16,700 18,370 CAD カート 実働10日目出荷
FHAMS-80-M20-243-D0-W 80 M20 2.5 243 8.5 54.5 16 - 24 56 56 36 30 35000 971 17,100 18,810 CAD カート 実働10日目出荷
FHAMS-80-M24-168-D0-W 80 M24 3 168 8.5 54.5 20 - 30 67 67 42 35 52000 1051 18,900 20,790 CAD カート 実働10日目出荷
FHAMS-80-M24-218-D0-W 80 M24 3 218 8.5 54.5 20 - 30 67 67 42 35 52000 1228 19,500 21,450 CAD カート 実働10日目出荷
FHAMS-80-M24-268-D0-W 80 M24 3 268 8.5 54.5 20 - 30 67 67 42 35 52000 1406 20,000 22,000 CAD カート 実働10日目出荷
FHAMS-100-M16-119-D0-W 100 M16 2 119 9 70.5 12 - 20 45 45 32 24 25000 599 17,300 19,030 CAD カート 実働10日目出荷
FHAMS-100-M16-144-D0-W 100 M16 2 144 9 70.5 12 - 20 45 45 32 24 25000 638 17,400 19,140 CAD カート 実働10日目出荷
FHAMS-100-M16-169-D0-W 100 M16 2 169 9 70.5 12 - 20 45 45 32 24 25000 678 17,500 19,250 CAD カート 実働10日目出荷
FHAMS-100-M16-194-D0-W 100 M16 2 194 9 70.5 12 - 20 45 45 32 24 25000 718 17,600 19,360 CAD カート 実働10日目出荷
FHAMS-100-M20-144-D0-W 100 M20 2.5 144 9 70.5 16 - 24 56 56 40 30 35000 861 19,100 21,010 CAD カート 実働10日目出荷
FHAMS-100-M20-169-D0-W 100 M20 2.5 169 9 70.5 16 - 24 56 56 40 30 35000 923 19,300 21,230 CAD カート 実働10日目出荷
FHAMS-100-M20-194-D0-W 100 M20 2.5 194 9 70.5 16 - 24 56 56 40 30 35000 984 19,500 21,450 CAD カート 実働10日目出荷
FHAMS-100-M20-244-D0-W 100 M20 2.5 244 9 70.5 16 - 24 56 56 40 30 35000 1107 20,000 22,000 CAD カート 実働10日目出荷
FHAMS-100-M24-169-D0-W 100 M24 3 169 9 70.5 20 - 30 67 67 48 35 52000 1187 21,700 23,870 CAD カート 実働10日目出荷
FHAMS-100-M24-219-D0-W 100 M24 3 219 9 70.5 20 - 30 67 67 48 35 52000 1364 22,500 24,750 CAD カート 実働10日目出荷
FHAMS-100-M24-269-D0-W 100 M24 3 269 9 70.5 20 - 30 67 67 48 35 52000 1542 23,000 25,300 CAD カート 実働10日目出荷

*1: 静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FHAMS-D0-W
ねじ SUS303
パッド SUS304
六角穴付き皿ボルト ステンレス鋼
スタッドカバー SUS303

特長

  • 重荷重タイプのレベリングアジャスタ。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドの高さが低くコンパクトな設計ができます。
  • 機器・装置の高さ調整は、ねじ部の二面幅部を利用してください。
  • スタッドカバーにより、取りつけ後、ねじの露出がありません。ねじにゴミやホコリがたまりにくく、清掃性にすぐれています。衛生管理が求められる食品機械・医薬品機械などの用途に。
  • アンカーボルト用の取りつけ穴があり、床面に固定ができます。衝撃や振動による機器・装置の位置ずれの防止に効果的です。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。

商品品番一覧
