• レベリングアジャスタ(レベルアジャスター)

FHAMS-D0-V

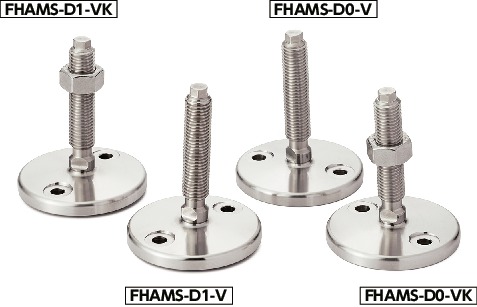

レベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角頭つき

Leveling Adjuster with Hexagon Head - for use with Anchor Bolt

形状図

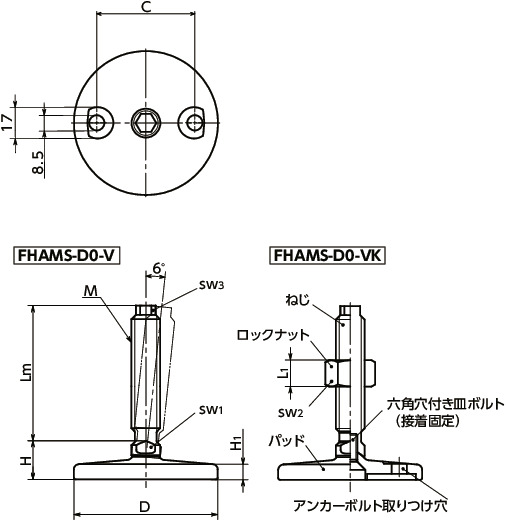

FHAMS-D0-Vレベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角頭つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
80
100
M(並目)
すべて
M16
M20
M24

単位 : mm

品番 ロックナットの有無 D M(並目) Lm H H1 C sw1 sw2 sw3 L1 許容荷重
(N)*1
質量
(g)
価格
(円)
CAD 標準品を購入 備考
FHAMS-80-M16-75-D0-V 無し 80 M16 75 21.5 8.5 54.5 12 - 10 - 21000 325 10,100 CAD カート 非在庫品
FHAMS-80-M16-100-D0-V 無し 80 M16 100 21.5 8.5 54.5 12 - 10 - 21000 364 10,400 CAD カート 非在庫品
FHAMS-80-M16-125-D0-V 無し 80 M16 125 21.5 8.5 54.5 12 - 10 - 21000 404 10,600 CAD カート 非在庫品
FHAMS-80-M16-150-D0-V 無し 80 M16 150 21.5 8.5 54.5 12 - 10 - 21000 444 10,800 CAD カート 非在庫品
FHAMS-80-M20-100-D0-V 無し 80 M20 100 23 8.5 54.5 16 - 13 - 35000 453 10,800 CAD カート 非在庫品
FHAMS-80-M20-125-D0-V 無し 80 M20 125 23 8.5 54.5 16 - 13 - 35000 515 11,100 CAD カート 非在庫品
FHAMS-80-M20-150-D0-V 無し 80 M20 150 23 8.5 54.5 16 - 13 - 35000 576 11,400 CAD カート 非在庫品
FHAMS-80-M20-200-D0-V 無し 80 M20 200 23 8.5 54.5 16 - 13 - 35000 699 11,900 CAD カート 非在庫品
FHAMS-80-M24-100-D0-V 無し 80 M24 100 26 8.5 54.5 20 - 17 - 52000 561 11,400 CAD カート 非在庫品
FHAMS-80-M24-150-D0-V 無し 80 M24 150 26 8.5 54.5 20 - 17 - 52000 739 12,200 CAD カート 非在庫品
FHAMS-80-M24-200-D0-V 無し 80 M24 200 26 8.5 54.5 20 - 17 - 52000 916 12,900 CAD カート 非在庫品
FHAMS-100-M16-75-D0-V 無し 100 M16 75 22.5 9 70.5 12 - 10 - 21000 461 12,600 CAD カート 非在庫品
FHAMS-100-M16-100-D0-V 無し 100 M16 100 22.5 9 70.5 12 - 10 - 21000 500 12,800 CAD カート 非在庫品
FHAMS-100-M16-125-D0-V 無し 100 M16 125 22.5 9 70.5 12 - 10 - 21000 540 13,000 CAD カート 非在庫品
FHAMS-100-M16-150-D0-V 無し 100 M16 150 22.5 9 70.5 12 - 10 - 21000 580 13,300 CAD カート 非在庫品
FHAMS-100-M20-100-D0-V 無し 100 M20 100 24 9 70.5 16 - 13 - 35000 589 13,300 CAD カート 非在庫品
FHAMS-100-M20-125-D0-V 無し 100 M20 125 24 9 70.5 16 - 13 - 35000 651 13,500 CAD カート 非在庫品
FHAMS-100-M20-150-D0-V 無し 100 M20 150 24 9 70.5 16 - 13 - 35000 712 13,900 CAD カート 非在庫品
FHAMS-100-M20-200-D0-V 無し 100 M20 200 24 9 70.5 16 - 13 - 35000 835 14,400 CAD カート 非在庫品
FHAMS-100-M24-100-D0-V 無し 100 M24 100 27 9 70.5 20 - 17 - 52000 697 13,900 CAD カート 非在庫品
FHAMS-100-M24-150-D0-V 無し 100 M24 150 27 9 70.5 20 - 17 - 52000 875 14,700 CAD カート 非在庫品
FHAMS-100-M24-200-D0-V 無し 100 M24 200 27 9 70.5 20 - 17 - 52000 1052 15,500 CAD カート 非在庫品
FHAMS-80-M16-75-D0-VK 有り 80 M16 75 21.5 8.5 54.5 12 24 10 14.8 21000 354 10,300 CAD カート 非在庫品
FHAMS-80-M16-100-D0-VK 有り 80 M16 100 21.5 8.5 54.5 12 24 10 14.8 21000 393 10,600 CAD カート 非在庫品
FHAMS-80-M16-125-D0-VK 有り 80 M16 125 21.5 8.5 54.5 12 24 10 14.8 21000 433 10,800 CAD カート 非在庫品
FHAMS-80-M16-150-D0-VK 有り 80 M16 150 21.5 8.5 54.5 12 24 10 14.8 21000 473 11,000 CAD カート 非在庫品
FHAMS-80-M20-100-D0-VK 有り 80 M20 100 23 8.5 54.5 16 30 13 18 35000 505 11,100 CAD カート 非在庫品
FHAMS-80-M20-125-D0-VK 有り 80 M20 125 23 8.5 54.5 16 30 13 18 35000 567 11,400 CAD カート 非在庫品
FHAMS-80-M20-150-D0-VK 有り 80 M20 150 23 8.5 54.5 16 30 13 18 35000 628 11,700 CAD カート 非在庫品
FHAMS-80-M20-200-D0-VK 有り 80 M20 200 23 8.5 54.5 16 30 13 18 35000 751 12,200 CAD カート 非在庫品
FHAMS-80-M24-100-D0-VK 有り 80 M24 100 26 8.5 54.5 20 36 17 21.5 52000 653 11,800 CAD カート 非在庫品
FHAMS-80-M24-150-D0-VK 有り 80 M24 150 26 8.5 54.5 20 36 17 21.5 52000 831 12,600 CAD カート 非在庫品
FHAMS-80-M24-200-D0-VK 有り 80 M24 200 26 8.5 54.5 20 36 17 21.5 52000 1008 13,300 CAD カート 非在庫品
FHAMS-100-M16-75-D0-VK 有り 100 M16 75 22.5 9 70.5 12 24 10 14.8 21000 490 12,800 CAD カート 非在庫品
FHAMS-100-M16-100-D0-VK 有り 100 M16 100 22.5 9 70.5 12 24 10 14.8 21000 529 13,000 CAD カート 非在庫品
FHAMS-100-M16-125-D0-VK 有り 100 M16 125 22.5 9 70.5 12 24 10 14.8 21000 569 13,200 CAD カート 非在庫品
FHAMS-100-M16-150-D0-VK 有り 100 M16 150 22.5 9 70.5 12 24 10 14.8 21000 609 13,500 CAD カート 非在庫品
FHAMS-100-M20-100-D0-VK 有り 100 M20 100 24 9 70.5 16 30 13 18 35000 641 13,600 CAD カート 非在庫品
FHAMS-100-M20-125-D0-VK 有り 100 M20 125 24 9 70.5 16 30 13 18 35000 703 13,800 CAD カート 非在庫品
FHAMS-100-M20-150-D0-VK 有り 100 M20 150 24 9 70.5 16 30 13 18 35000 764 14,200 CAD カート 非在庫品
FHAMS-100-M20-200-D0-VK 有り 100 M20 200 24 9 70.5 16 30 13 18 35000 887 14,700 CAD カート 非在庫品
FHAMS-100-M24-100-D0-VK 有り 100 M24 100 27 9 70.5 20 36 17 21.5 52000 789 14,300 CAD カート 非在庫品
FHAMS-100-M24-150-D0-VK 有り 100 M24 150 27 9 70.5 20 36 17 21.5 52000 967 15,100 CAD カート 非在庫品
FHAMS-100-M24-200-D0-VK 有り 100 M24 200 27 9 70.5 20 36 17 21.5 52000 1144 15,900 CAD カート 非在庫品

*1: 許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FHAMS-D0-V FHAMS-D0-VK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿小ねじ SUS304 SUS304
座金 ポリウレタン ポリウレタン
ロックナット - SUS304

特長

  • 重荷重タイプのレベリングアジャスタ。
  • パッドの高さが低くコンパクトな設計ができます。
  • 機器・装置の高さ調整は、ねじ上部の六角部および下部の二面幅を利用してください。
  • アンカーボルト用の取りつけ穴があり、床面に固定ができます。衝撃や振動による機器・装置の転倒や位置ずれの防止に効果的です。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FHAMS-D0-V なし
FHAMS-D0-VK あり

関連商品

ラバーディスクつきのFHAMS-D1-Vがあります。
FHAMS-D1-V

FHAMS-D0-Vレベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角頭つき

アンカーボルト取りつけ穴がないタイプFHMS-D0-VFHMS-D1-Vがあります。
ラバーディスクなしFHMS-D0-V
ラバーディスクつきFHMS-D1-V

FHAMS-D0-Vレベリングアジャスタ(おねじ) - アンカー固定タイプ - 六角頭つき
