レベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角頭つき - ラバーディスクつき

Leveling Adjuster with Hexagon Head - for use with Anchor Bolt

FHAMS-D1-V

安全上の注意

FHAMS-D1-Vレベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角頭つき - ラバーディスクつき

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。


形状図

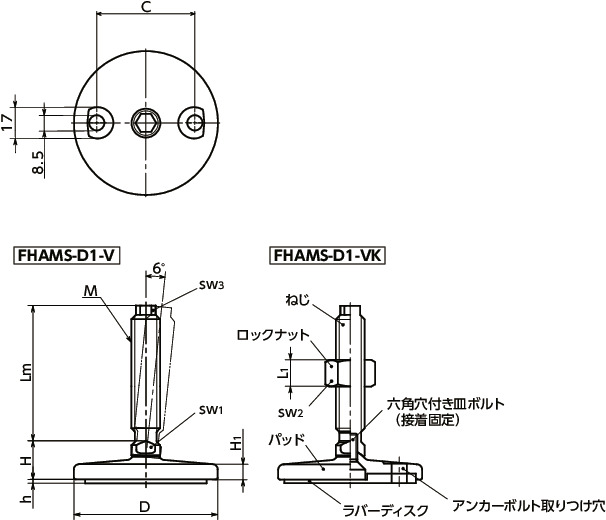

FHAMS-D1-Vレベリングアジャスタ（おねじ） - アンカー固定タイプ - 六角頭つき - ラバーディスクつき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
80
100
M(並目)
ねじの呼び
すべて
M16
M20
M24

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H H1 h C sw1 sw2 sw3 L1 静的許容荷重
（N）＊1		 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FHAMS-80-M16-75-D1-V 無し 80 M16 2 75 21.5 8.5 2 54.5 12 - 10 - 21000 347 13,000 14,300 CAD カート 実働10日目出荷
FHAMS-80-M16-100-D1-V 無し 80 M16 2 100 21.5 8.5 2 54.5 12 - 10 - 21000 386 13,400 14,740 CAD カート 実働10日目出荷
FHAMS-80-M16-125-D1-V 無し 80 M16 2 125 21.5 8.5 2 54.5 12 - 10 - 21000 426 13,600 14,960 CAD カート 実働10日目出荷
FHAMS-80-M16-150-D1-V 無し 80 M16 2 150 21.5 8.5 2 54.5 12 - 10 - 21000 466 13,800 15,180 CAD カート 実働10日目出荷
FHAMS-80-M20-100-D1-V 無し 80 M20 2.5 100 23 8.5 2 54.5 16 - 13 - 35000 475 13,800 15,180 CAD カート 実働10日目出荷
FHAMS-80-M20-125-D1-V 無し 80 M20 2.5 125 23 8.5 2 54.5 16 - 13 - 35000 537 14,100 15,510 CAD カート 実働10日目出荷
FHAMS-80-M20-150-D1-V 無し 80 M20 2.5 150 23 8.5 2 54.5 16 - 13 - 35000 598 14,500 15,950 CAD カート 実働10日目出荷
FHAMS-80-M20-200-D1-V 無し 80 M20 2.5 200 23 8.5 2 54.5 16 - 13 - 35000 721 15,100 16,610 CAD カート 実働10日目出荷
FHAMS-80-M24-100-D1-V 無し 80 M24 3 100 26 8.5 2 54.5 20 - 17 - 52000 583 14,500 15,950 CAD カート 実働10日目出荷
FHAMS-80-M24-150-D1-V 無し 80 M24 3 150 26 8.5 2 54.5 20 - 17 - 52000 761 15,400 16,940 CAD カート 実働10日目出荷
FHAMS-80-M24-200-D1-V 無し 80 M24 3 200 26 8.5 2 54.5 20 - 17 - 52000 938 16,200 17,820 CAD カート 実働10日目出荷
FHAMS-100-M16-75-D1-V 無し 100 M16 2 75 22.5 9 3 70.5 12 - 10 - 21000 505 16,100 17,710 CAD カート 実働10日目出荷
FHAMS-100-M16-100-D1-V 無し 100 M16 2 100 22.5 9 3 70.5 12 - 10 - 21000 544 16,300 17,930 CAD カート 実働10日目出荷
FHAMS-100-M16-125-D1-V 無し 100 M16 2 125 22.5 9 3 70.5 12 - 10 - 21000 584 16,700 18,370 CAD カート 実働10日目出荷
FHAMS-100-M16-150-D1-V 無し 100 M16 2 150 22.5 9 3 70.5 12 - 10 - 21000 624 17,000 18,700 CAD カート 実働10日目出荷
FHAMS-100-M20-100-D1-V 無し 100 M20 2.5 100 24 9 3 70.5 16 - 13 - 35000 633 17,000 18,700 CAD カート 実働10日目出荷
FHAMS-100-M20-125-D1-V 無し 100 M20 2.5 125 24 9 3 70.5 16 - 13 - 35000 695 17,200 18,920 CAD カート 実働10日目出荷
FHAMS-100-M20-150-D1-V 無し 100 M20 2.5 150 24 9 3 70.5 16 - 13 - 35000 756 17,600 19,360 CAD カート 実働10日目出荷
FHAMS-100-M20-200-D1-V 無し 100 M20 2.5 200 24 9 3 70.5 16 - 13 - 35000 879 18,200 20,020 CAD カート 実働10日目出荷
FHAMS-100-M24-100-D1-V 無し 100 M24 3 100 27 9 3 70.5 20 - 17 - 52000 741 17,600 19,360 CAD カート 実働10日目出荷
FHAMS-100-M24-150-D1-V 無し 100 M24 3 150 27 9 3 70.5 20 - 17 - 52000 919 18,600 20,460 CAD カート 実働10日目出荷
FHAMS-100-M24-200-D1-V 無し 100 M24 3 200 27 9 3 70.5 20 - 17 - 52000 1096 19,500 21,450 CAD カート 実働10日目出荷
FHAMS-80-M16-75-D1-VK 有り 80 M16 2 75 21.5 8.5 2 54.5 12 24 10 14.8 21000 376 13,200 14,520 CAD カート 実働10日目出荷
FHAMS-80-M16-100-D1-VK 有り 80 M16 2 100 21.5 8.5 2 54.5 12 24 10 14.8 21000 415 13,600 14,960 CAD カート 実働10日目出荷
FHAMS-80-M16-125-D1-VK 有り 80 M16 2 125 21.5 8.5 2 54.5 12 24 10 14.8 21000 455 13,800 15,180 CAD カート 実働10日目出荷
FHAMS-80-M16-150-D1-VK 有り 80 M16 2 150 21.5 8.5 2 54.5 12 24 10 14.8 21000 495 14,000 15,400 CAD カート 実働10日目出荷
FHAMS-80-M20-100-D1-VK 有り 80 M20 2.5 100 23 8.5 2 54.5 16 30 13 18 35000 527 14,100 15,510 CAD カート 実働10日目出荷
FHAMS-80-M20-125-D1-VK 有り 80 M20 2.5 125 23 8.5 2 54.5 16 30 13 18 35000 589 14,500 15,950 CAD カート 実働10日目出荷
FHAMS-80-M20-150-D1-VK 有り 80 M20 2.5 150 23 8.5 2 54.5 16 30 13 18 35000 650 14,900 16,390 CAD カート 実働10日目出荷
FHAMS-80-M20-200-D1-VK 有り 80 M20 2.5 200 23 8.5 2 54.5 16 30 13 18 35000 773 15,400 16,940 CAD カート 実働10日目出荷
FHAMS-80-M24-100-D1-VK 有り 80 M24 3 100 26 8.5 2 54.5 20 36 17 21.5 52000 675 15,000 16,500 CAD カート 実働10日目出荷
FHAMS-80-M24-150-D1-VK 有り 80 M24 3 150 26 8.5 2 54.5 20 36 17 21.5 52000 853 15,900 17,490 CAD カート 実働10日目出荷
FHAMS-80-M24-200-D1-VK 有り 80 M24 3 200 26 8.5 2 54.5 20 36 17 21.5 52000 1030 16,800 18,480 CAD カート 実働10日目出荷
FHAMS-100-M16-75-D1-VK 有り 100 M16 2 75 22.5 9 3 70.5 12 24 10 14.8 21000 534 16,300 17,930 CAD カート 実働10日目出荷
FHAMS-100-M16-100-D1-VK 有り 100 M16 2 100 22.5 9 3 70.5 12 24 10 14.8 21000 573 16,700 18,370 CAD カート 実働10日目出荷
FHAMS-100-M16-125-D1-VK 有り 100 M16 2 125 22.5 9 3 70.5 12 24 10 14.8 21000 613 16,900 18,590 CAD カート 実働10日目出荷
FHAMS-100-M16-150-D1-VK 有り 100 M16 2 150 22.5 9 3 70.5 12 24 10 14.8 21000 653 17,200 18,920 CAD カート 実働10日目出荷
FHAMS-100-M20-100-D1-VK 有り 100 M20 2.5 100 24 9 3 70.5 16 30 13 18 35000 685 17,300 19,030 CAD カート 実働10日目出荷
FHAMS-100-M20-125-D1-VK 有り 100 M20 2.5 125 24 9 3 70.5 16 30 13 18 35000 747 17,500 19,250 CAD カート 実働10日目出荷
FHAMS-100-M20-150-D1-VK 有り 100 M20 2.5 150 24 9 3 70.5 16 30 13 18 35000 808 18,000 19,800 CAD カート 実働10日目出荷
FHAMS-100-M20-200-D1-VK 有り 100 M20 2.5 200 24 9 3 70.5 16 30 13 18 35000 931 18,600 20,460 CAD カート 実働10日目出荷
FHAMS-100-M24-100-D1-VK 有り 100 M24 3 100 27 9 3 70.5 20 36 17 21.5 52000 833 18,100 19,910 CAD カート 実働10日目出荷
FHAMS-100-M24-150-D1-VK 有り 100 M24 3 150 27 9 3 70.5 20 36 17 21.5 52000 1011 19,100 21,010 CAD カート 実働10日目出荷
FHAMS-100-M24-200-D1-VK 有り 100 M24 3 200 27 9 3 70.5 20 36 17 21.5 52000 1188 20,000 22,000 CAD カート 実働10日目出荷

＊1：　静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FHAMS-D1-V FHAMS-D1-VK
ねじ SUS303 SUS303
パッド SUS304 SUS304
六角穴付き皿ボルト ステンレス鋼 ステンレス鋼
ロックナット SUS304
ラバーディスク NBR（黒）
硬度ショアA70		 NBR（黒）
硬度ショアA70

特長

  • 重荷重タイプのレベリングアジャスタ。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドの高さが低くコンパクトな設計ができます。
  • 機器・装置の高さ調整は、ねじ上部の六角部および下部の二面幅を利用してください。
  • アンカーボルト用の取りつけ穴があり、床面に固定ができます。衝撃や振動による機器・装置の位置ずれの防止に効果的です。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 滑り止め用のラバーディスクつき。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FHAMS-D1-V なし
FHAMS-D1-VK あり

商品品番一覧

●NBKウェブサイトに記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
●NBKウェブサイトに記載の商品の不具合によって発生した損害については、損害を発生させた商品のご購入代金を補償の上限とさせていただきます。
●NBKウェブサイトの制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
