• カムレバー

LWAMS-NI

カムレバー(おねじ) - 調整タイプ - ステンレス製

Clamping Lever with Cam - Adjustable Type

正しい使い方 ここがポイント!

動画はLWAMLWAM)を用いた例です。本商品でも同様の操作で使用できます。


形状図

LWAMS-NIカムレバー(おねじ) - 調整タイプ - ステンレス製寸法図

寸法・CAD・価格

単位 : mm

品番 M(並目)
ねじの呼び
ピッチ Lm R H' T D d H h(0°) h(90°) 最大締付力
(kN)
質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 備考
LWAMS-63-M5-16-NI M5 0.8 16 63 2.5 16 16 19 24.5 16.3 15.55 3.9 65 4,300 CAD カート 非在庫品
LWAMS-63-M5-20-NI M5 0.8 20 63 2.5 16 16 19 24.5 16.3 15.55 3.9 66 4,300 CAD カート -
LWAMS-63-M5-25-NI M5 0.8 25 63 2.5 16 16 19 24.5 16.3 15.55 3.9 67 4,320 CAD カート -
LWAMS-63-M5-30-NI M5 0.8 30 63 2.5 16 16 19 24.5 16.3 15.55 3.9 67 4,320 CAD カート -
LWAMS-63-M5-35-NI M5 0.8 35 63 2.5 16 16 19 24.5 16.3 15.55 3.9 68 4,350 CAD カート 非在庫品
LWAMS-63-M5-40-NI M5 0.8 40 63 2.5 16 16 19 24.5 16.3 15.55 3.9 69 4,380 CAD カート -
LWAMS-63-M5-50-NI M5 0.8 50 63 2.5 16 16 19 24.5 16.3 15.55 3.9 70 4,480 CAD カート 非在庫品
LWAMS-63-M6-16-NI M6 1 16 63 2.5 16 16 19 24.5 16.3 15.55 5.5 65 4,300 CAD カート -
LWAMS-63-M6-20-NI M6 1 20 63 2.5 16 16 19 24.5 16.3 15.55 5.5 66 4,300 CAD カート -
LWAMS-63-M6-25-NI M6 1 25 63 2.5 16 16 19 24.5 16.3 15.55 5.5 67 4,320 CAD カート -
LWAMS-63-M6-30-NI M6 1 30 63 2.5 16 16 19 24.5 16.3 15.55 5.5 68 4,320 CAD カート -
LWAMS-63-M6-35-NI M6 1 35 63 2.5 16 16 19 24.5 16.3 15.55 5.5 69 4,350 CAD カート 非在庫品
LWAMS-63-M6-40-NI M6 1 40 63 2.5 16 16 19 24.5 16.3 15.55 5.5 70 4,380 CAD カート -
LWAMS-63-M6-50-NI M6 1 50 63 2.5 16 16 19 24.5 16.3 15.55 5.5 72 4,480 CAD カート -
LWAMS-82-M6-20-NI M6 1 20 82 3 20 20 25 30 19.5 18.5 5.5 128 5,200 CAD カート 非在庫品
LWAMS-82-M6-25-NI M6 1 25 82 3 20 20 25 30 19.5 18.5 5.5 129 5,200 CAD カート 非在庫品
LWAMS-82-M6-30-NI M6 1 30 82 3 20 20 25 30 19.5 18.5 5.5 130 5,230 CAD カート 非在庫品
LWAMS-82-M6-35-NI M6 1 35 82 3 20 20 25 30 19.5 18.5 5.5 131 5,260 CAD カート 非在庫品
LWAMS-82-M6-40-NI M6 1 40 82 3 20 20 25 30 19.5 18.5 5.5 132 5,280 CAD カート 非在庫品
LWAMS-82-M6-50-NI M6 1 50 82 3 20 20 25 30 19.5 18.5 5.5 134 5,310 CAD カート 非在庫品
LWAMS-82-M6-60-NI M6 1 60 82 3 20 20 25 30 19.5 18.5 5.5 136 5,370 CAD カート 非在庫品
LWAMS-82-M8-20-NI M8 1.25 20 82 3 20 20 25 30 19.5 18.5 10 132 5,200 CAD カート 非在庫品
LWAMS-82-M8-25-NI M8 1.25 25 82 3 20 20 25 30 19.5 18.5 10 133 5,200 CAD カート -
LWAMS-82-M8-30-NI M8 1.25 30 82 3 20 20 25 30 19.5 18.5 10 134 5,230 CAD カート -
LWAMS-82-M8-35-NI M8 1.25 35 82 3 20 20 25 30 19.5 18.5 10 135 5,260 CAD カート 非在庫品
LWAMS-82-M8-40-NI M8 1.25 40 82 3 20 20 25 30 19.5 18.5 10 137 5,280 CAD カート -
LWAMS-82-M8-50-NI M8 1.25 50 82 3 20 20 25 30 19.5 18.5 10 141 5,310 CAD カート -
LWAMS-82-M8-60-NI M8 1.25 60 82 3 20 20 25 30 19.5 18.5 10 144 5,370 CAD カート -
LWAMS-101-M8-20-NI M8 1.25 20 101 4 25 26 30 40 25.3 23.8 10 252 5,820 CAD カート 非在庫品
LWAMS-101-M8-25-NI M8 1.25 25 101 4 25 26 30 40 25.3 23.8 10 253 5,860 CAD カート 非在庫品
LWAMS-101-M8-30-NI M8 1.25 30 101 4 25 26 30 40 25.3 23.8 10 255 5,870 CAD カート 非在庫品
LWAMS-101-M8-35-NI M8 1.25 35 101 4 25 26 30 40 25.3 23.8 10 256 5,890 CAD カート 非在庫品
LWAMS-101-M8-40-NI M8 1.25 40 101 4 25 26 30 40 25.3 23.8 10 258 5,940 CAD カート 非在庫品
LWAMS-101-M8-50-NI M8 1.25 50 101 4 25 26 30 40 25.3 23.8 10 261 5,990 CAD カート 非在庫品
LWAMS-101-M8-60-NI M8 1.25 60 101 4 25 26 30 40 25.3 23.8 10 265 6,030 CAD カート 非在庫品
LWAMS-101-M10-20-NI M10 1.5 20 101 4 25 26 30 40 25.3 23.8 16 256 5,820 CAD カート 非在庫品
LWAMS-101-M10-25-NI M10 1.5 25 101 4 25 26 30 40 25.3 23.8 16 259 5,860 CAD カート -
LWAMS-101-M10-30-NI M10 1.5 30 101 4 25 26 30 40 25.3 23.8 16 262 5,870 CAD カート -
LWAMS-101-M10-35-NI M10 1.5 35 101 4 25 26 30 40 25.3 23.8 16 265 5,890 CAD カート 非在庫品
LWAMS-101-M10-40-NI M10 1.5 40 101 4 25 26 30 40 25.3 23.8 16 268 5,940 CAD カート -
LWAMS-101-M10-50-NI M10 1.5 50 101 4 25 26 30 40 25.3 23.8 16 274 5,990 CAD カート -
LWAMS-101-M10-60-NI M10 1.5 60 101 4 25 26 30 40 25.3 23.8 16 280 6,030 CAD カート -

材質・仕上げ

LWAMS-NI
レバー部 SCS13
(SUS304相当)
ねじ部 SUS303
ピン SUS303
コンタクトプレート ポリアセタール
調整ねじ SUS303

特長

  • レバーの上下動作ですばやく締めつけと解放を行います。
  • コンタクトプレート以外の各部品はステンレス製。耐蝕性にすぐれています。
  • 調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
  • レバーとピンを完全に固定。くり返しの使用でも摩耗がなくガタつきの発生はありません。従来商品と比べて耐久性を高めています。

使用上の注意

調整ナットの調整限界点に目印があります。目印を超えない範囲で調整してください。

LWAMS-NIカムレバー(おねじ) - 調整タイプ - ステンレス製

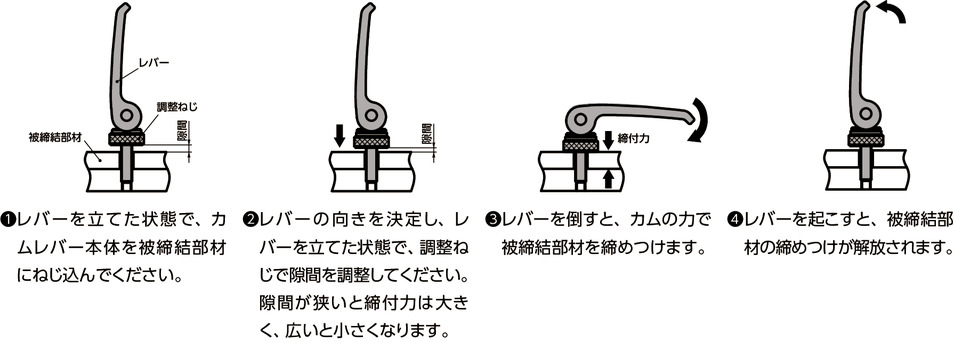

使用方法

LWAMS-NIカムレバー(おねじ) - 調整タイプ - ステンレス製

故障・破損を避けるため、被締結部材への取りつけおよび調整ねじの操作は、レバーを立てた状態で行ってください。


レバーを倒す力と締付力の関係

LWAMS-NIカムレバー(おねじ) - 調整タイプ - ステンレス製

最大締付力はねじ径により異なります。
寸法表に記載の最大締付力(kN)を超えないようにしてください。


関連商品

同形式でめねじタイプのLWAFS-NILWAFS-ANIがあります。
LWAFS-NILWAFS-ANI

LWAMS-NIカムレバー(おねじ) - 調整タイプ - ステンレス製
