正しい使い方　ここがポイント！

材質・仕上げ

特長

• レバーの上下動作ですばやく締めつけと解放を行います。
• 調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
• レバー部とピンを完全に固定する構造で耐久性を高めています。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。

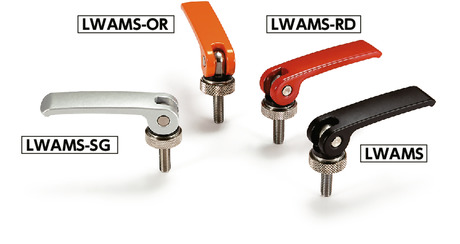

• カラーバリエーションは4色。用途によって選択できます。オレンジ・レッドは誘目性が高く操作箇所の明確化に適しています。つや消し黒・シルバーグレーは機械・装置の外観と調和する落ち着いた色合いです。

使用上の注意

• 調整ねじの調整限界点に目印があります。目印を超えない範囲で調整してください。

• くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。

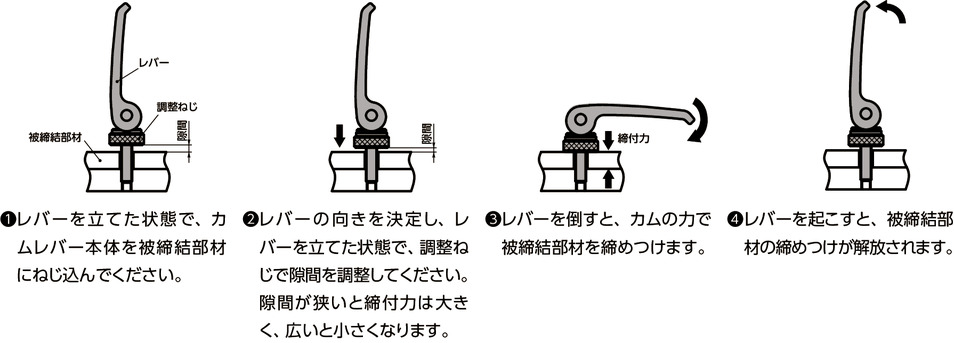

使用方法

故障・破損を避けるため、被締結部材への取りつけおよび調整ねじの操作は、レバーを立てた状態で行ってください。

レバーを倒す力と締付力の関係

最大締付力はねじ径により異なります。寸法表に記載の最大締付力(kN)を超えないようにしてください。
