• プランジャ

PSF-SN

スプリングプランジャ

Spring Plunger

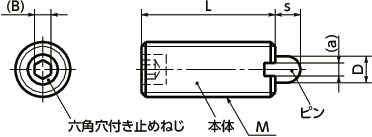

形状図

PSF-SNスプリングプランジャ寸法図

寸法・CAD・価格

絞り込み

M(並目)
すべて
M4
M5
M6
M8
M10
M12
M16
L
すべて
15
18
20
22
28
32

単位 : mm

品番 M(並目) s L D a B 適用ボールボタン 適用レンチ 荷重(N)
min./max.
質量
(g)
ゆるみ
止め
価格
(円)
CAD 標準品を購入 備考
PSF-4-SN M4 1.5 15 1.5 0.6 1.3 BB-4 - 4.5/16 0.8 × 1,100 CAD カート -
PSF-5-SN M5 2.3 18 2.4 1.2 1.5 BB-5 PPW-5 6/19 1.3 × 1,290 CAD カート -
PSF-6-SN M6 2.5 20 2.7 1.3 2 BB-6 PPW-6 6/19 2.5 × 1,290 CAD カート -
PSF-8-SN M8 3 22 3.5 1.5 2.5 BB-8 PPW-8 10/39 6 × 1,400 CAD カート -
PSF-10-SN M10 3 22 4 1.5 3 BB-8 PPW-10 10/39 9 × 1,690 CAD カート -
PSF-12-SN M12 4 28 6 2.7 4 BB-12 PPW-12 12/53 16 × 2,100 CAD カート -
PSF-16-SN M16 5 32 7.5 3.2 5 BB-12 PPW-16 45/100 35 × 2,900 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PSF-SN
本体 SUS303
六角穴付き
止めねじ
SUS303
ピン SUS303
窒化処理
スプリング SUS631J1

特長

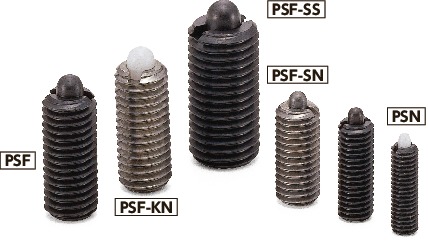

  • スティール製とステンレス製のそれぞれにプラスティックピンタイプがあります。
  • 寸法・荷重・材質など、特殊仕様の商品も製作いたします。⇒プランジャ関連情報
  • 商品記号により、本体材質・ピン材質・荷重タイプが選択できます。
商品記号 本体材質 ピン材質 荷重タイプ
PSF スティール スティール 軽荷重
PSF-SN ステンレス ステンレス 軽荷重
PSN スティール プラスティック 軽荷重
PSF-KN ステンレス プラスティック 軽荷重
PSF-SS スティール スティール 重荷重

関連商品

受け側には耐摩耗性にすぐれたボールボタンBBをご使用ください。
BB

PSF-SNスプリングプランジャ

ピン側からの取りつけ・取りはずしができる専用のプランジャレンチPPWがあります。
PPW

PSF-SNスプリングプランジャ
