• 取っ手

UBGFS-A4

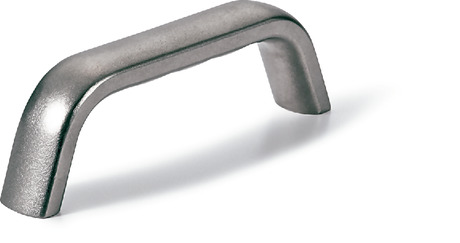

ステンレス取っ手

Stainless Steel Pull

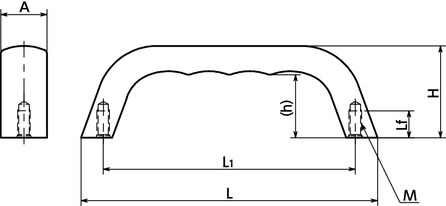

形状図

UBGFS-A4ステンレス取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
22
28
L1
すべて
120
140

単位 : mm

品番 M Lf H h A L1 L 質量
(g)
許容荷重*1
(N)
ねじ付属サービス ねじサイズ 価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
UBGFS-120-A4 M6 13 44 30 22 120 141.2 318 1000 M6×12 8,320 CAD カート 非在庫品
UBGFS-140-A4 M8 17 55 37 28 140 166.5 600 1000 M8×16 13,500 CAD カート 非在庫品

*1: 人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

UBGFS-A4
本体 SUS316相当
ショットブラスト
六角穴付きボルト
(ねじ付属サービス)
SUS316L

特長

  • 握りやすく、デザイン性にすぐれた取っ手。取っ手内側の波形状が握りをサポートします。
  • 本体はSUS304より耐蝕性・耐薬品性にすぐれたSUS316相当のステンレス鋳物製です。
  • オプションで取りつけ用の六角穴付きボルト(SUS316L製)を付属します。ねじ付属サービス(別料金)をご利用ください。
  • ねじ付属サービス価格
ねじの呼び 価格(円)*1
M6 340
M8 400

*1: ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。


関連商品

UBGFS-A4と同形状で前面取りつけタイプのUBGCS-A4があります。
UBGCS-A4

UBGFS-A4ステンレス取っ手

UBGFS-A4と同形状でアルミニウム製のUBGFがあります。
UBGF

UBGFS-A4ステンレス取っ手
