• 取っ手

UPF

プラ取っ手

Plastic Pull

形状図

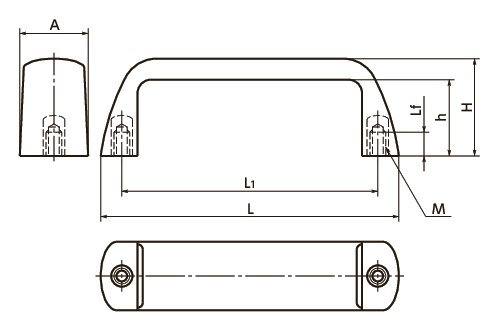

UPFプラ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
26
L1
すべて
105
110
117
本体
カラー
すべて
BK
OR
RD
SG
WH

単位 : mm

品番 M Lf H h A L L1 質量
(g)
許容荷重*1
(N)
本体
カラー
ねじ付属サービス ねじサイズ 価格
(円)
CAD 標準品を購入 備考
UPF-26-105-BK M6 9 37 29 26 121 105 55 500 BK M6×10 670 CAD カート -
UPF-26-105-OR M6 9 37 29 26 121 105 55 500 OR M6×10 670 CAD カート -
UPF-26-105-RD M6 9 37 29 26 121 105 55 500 RD M6×10 670 CAD カート -
UPF-26-105-SG M6 9 37 29 26 121 105 55 500 SG M6×10 670 CAD カート -
UPF-26-105-WH M6 9 37 29 26 121 105 55 500 WH M6×10 670 CAD カート -
UPF-26-110-BK M6 9 40 32 26 133 110 60 500 BK M6×10 740 CAD カート -
UPF-26-110-OR M6 9 40 32 26 133 110 60 500 OR M6×10 740 CAD カート -
UPF-26-110-RD M6 9 40 32 26 133 110 60 500 RD M6×10 740 CAD カート -
UPF-26-110-SG M6 9 40 32 26 133 110 60 500 SG M6×10 740 CAD カート -
UPF-26-110-WH M6 9 40 32 26 133 110 60 500 WH M6×10 740 CAD カート -
UPF-26-117-BK M8 9 40 32 26 133 117 62 500 BK M8×10 760 CAD カート -
UPF-26-117-OR M8 9 40 32 26 133 117 62 500 OR M8×10 760 CAD カート -
UPF-26-117-RD M8 9 40 32 26 133 117 62 500 RD M8×10 760 CAD カート -
UPF-26-117-SG M8 9 40 32 26 133 117 62 500 SG M8×10 760 CAD カート -
UPF-26-117-WH M8 9 40 32 26 133 117 62 500 WH M8×10 760 CAD カート -

*1: 人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

UPF
取っ手部 ガラス繊維強化ナイロン6(各色)
ねじ部 黄銅
六角穴付きボルト
(ねじ付属サービス)
SUSXM7

特長

  • 全色ともマット調の仕上げ。高級感のある落ち着いたイメージの取っ手です。

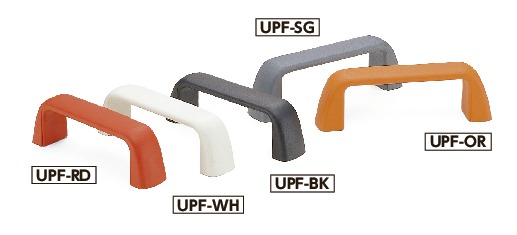

  • カラーバリエーションは5色。品番の末尾記号により選択できます。
末尾記号
BK つや消し黒
SG つや消しグレー
RD つや消しレッド
OR つや消しオレンジ
WH つや消し白
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。
  • ねじ付属サービス価格
ねじの呼び 価格(円)*1
M6 200
M8 240

*1: プラ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
