D8-EC
カップ・スプリング

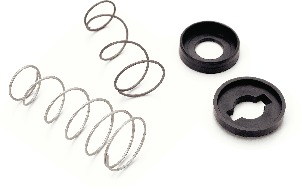

D8 / D1 - Ejecting Cup and Spring

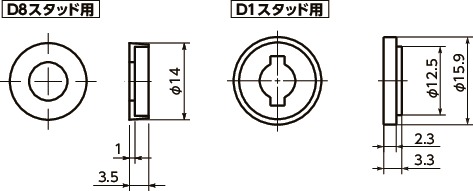

形状図
材質・仕上げ
| D8-376-001-049 | D1-X1129 | D1-X113＊-2S | |
|---|---|---|---|
| 本体 | ポリエチレン（黒） | ポリアセタール（黒） | ステンレス |
特長
- カップとスプリングを取りつけることで、締め忘れを防止するイジェクタタイプとして使用できます。
選定（D8シリーズの場合）
カップD8-376-001-049とスプリングD1-X1135-2SとステンレスリテーナD8-326-101-200（D8-TN-PD8-TN-S）を組み合わせて使用＊1してください。カップ・スプリングを使用する場合は、TMTに2mm加算してください。
取りつけ穴の寸法は各リセプタクルページを参照してください。D8-RC
選定（D1シリーズの場合）
カップD1-X1129とスプリングD1-X1135-2SまたはD1-X1137-2Sを組み合わせて使用してください。カップ・スプリングを使用する場合は、TMTに2.3mm加算してください。
カップ・スプリングを使用する際の取りつけ穴寸法

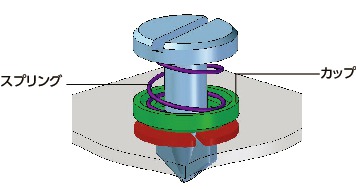

構造
商品品番一覧
