• 高性能ショックアブソーバ

PKS

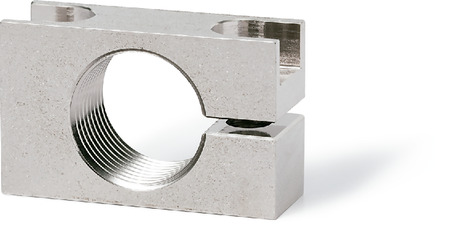

上面取りつけブラケット

Bracket for PowerStop®

形状図

PKS上面取りつけブラケット寸法図

寸法・CAD・価格

単位 : mm

品番 M(細目)
ねじの呼び
ピッチ W H T F C Lc R 適用ねじサイズ*1 質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
ねじの呼び ピッチ
PKS08-10-A M8 1 24 14 10 16 7.4 4.5 4.3 M8 1 15 5,780 CAD カート 非在庫品
PKS10-10-A M10 1 25 15 10 17 7.4 4.5 4.3 M10 1 18 5,780 CAD カート 非在庫品
PKS12-10-A M12 1 26 18 10 18 7.4 4.5 4.3 M12 1 20 5,780 CAD カート 非在庫品
PKS14-10-A M14 1 32 20 12 22 8.9 5.5 5.3 M14 1 32 4,860 CAD カート 非在庫品
PKS14-15-A M14 1.5 32 20 12 22 8.9 5.5 5.3 M14 1.5 33 4,860 CAD カート 非在庫品
PKS20-15-A M20 1.5 40 25 14 28 10.4 6.5 6.3 M20 1.5 59 6,390 CAD カート 非在庫品
PKS25-15-A M25 1.5 50 32 18 35 13.5 8.5 8.4 M25 1.5 110 7,610 CAD カート 非在庫品
PKS33-15-A M33 1.5 62 40 20 45 16.5 10.5 10.4 M33 1.5 180 11,300 CAD カート 非在庫品

*1: ご使用いただくパワーストップとねじの呼び・ピッチが同じ品番を選定してください。

材質・仕上げ

PKS
本体 SS400
ニッケルメッキ

特長

  • パワーストップ取りつけ用ブラケット。
  • 市販の六角穴付きボルトで、機器・装置への取りつけができます。

商品品番一覧
