• クランプレバー

テンションレバー(めねじ)

Tension Lever

LNTF-E

形状図

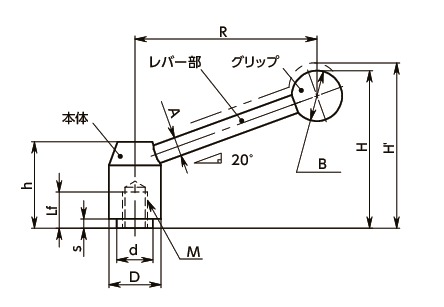

LNTF-Eテンションレバー(めねじ)寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M14
M16
M20
Lf
すべて
11
14
17
22
36

単位 : mm

品番 M(並目)
ねじの呼び
ピッチ Lf R H H' h s A B D d 歯数 最大荷重
(N)
最大締付力
(kN)
質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
LNTF-21-M6-E M6 1 11 65 59 63 33.5 1 8 20 21 13.5 24 70 5.5 97 3,410 3,751 CAD カート 実働10日目出荷
LNTF-21-M8-E M8 1.25 11 65 59 63 33.5 1 8 20 21 13.5 24 170 10 95 3,410 3,751 CAD カート 在庫品
LNTF-24-M8-E M8 1.25 14 89 75 79.5 40 2.5 10 25 24 16 26 130 10 161 3,670 4,037 CAD カート 実働10日目出荷
LNTF-24-M10-E M10 1.5 14 89 75 79.5 40 2.5 10 25 24 16 26 250 16 157 3,670 4,037 CAD カート 在庫品
LNTF-28-M10-E M10 1.5 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 220 16 264 4,230 4,653 CAD カート 実働10日目出荷
LNTF-28-M12-E M12 1.75 17 100.5 89 93.5 48.5 4.5 12 30 28 19 28 390 23 258 4,230 4,653 CAD カート 在庫品
LNTF-33-M12-E M12 1.75 22 115.5 100 105.5 55 6 12 32 33 23 30 340 23 381 4,790 5,269 CAD カート 在庫品
LNTF-33-M14-E M14 2 22 115.5 100 105.5 55 6 12 32 33 23 30 550 32 373 4,790 5,269 CAD カート 在庫品
LNTF-33-M16-E M16 2 22 115.5 100 105.5 55 6 12 32 33 23 30 850 43 364 4,790 5,269 CAD カート 実働10日目出荷
LNTF-40-M16-E M16 2 36 130 117 122.5 68 6 14 35 40 28 48 750 43 638 7,260 7,986 CAD カート 実働10日目出荷
LNTF-40-M20-E M20 2.5 36 130 117 122.5 68 6 14 35 40 28 48 1500 67 608 7,260 7,986 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

LNTF
レバー部 SUM22L
四三酸化鉄皮膜(黒)
ねじ部 SUM22L
四三酸化鉄皮膜(黒)
本体 SUM22L
四三酸化鉄皮膜(黒)
グリップ フェノール樹脂(黒)

特長

  • テンションレバーのスタンダードタイプ。
  • 回し半径が大きく、小さい力で大きな締付力が得られます。
  • ねじに対するレバーの位相角度を自由に調整できます。
  • LNTF-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。
  • 商品記号により、タイプおよびねじ部の材質が選択できます。
商品記号 タイプ ねじ部材質
LNTF-D 水平レバー スティール製
LNTF-E 角度つきレバー スティール製
LNTFS-E 角度つきレバー ステンレス製
