- 機能レバー
LNNS
クランプナットレバー
Clamp Nut Lever

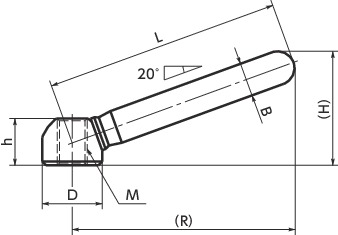

形状図
寸法・CAD・価格
単位 : mm
| 品番 | M(並目) | L | H | h | B | D | R | 質量 (g) |
価格 (円) |
CAD | 標準品を購入 | 備考 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LNNS-63-M8 | M8 | 63 | 30.5 | 12.5 | 10 | 16 | 60 | 39 | 1,360 | CAD | カート | - |
| LNNS-80-M10 | M10 | 80 | 37 | 15 | 12 | 20 | 76 | 74 | 1,690 | CAD | カート | - |
| LNNS-100-M12 | M12 | 100 | 46 | 19 | 14 | 25 | 95 | 146 | 2,730 | CAD | カート | - |
| LNNS-125-M16 | M16 | 125 | 58.5 | 25 | 18 | 32 | 119 | 309 | 4,290 | CAD | カート | - |
| LNNS-160-M20 | M20 | 160 | 73 | 31 | 20 | 40 | 152 | 522 | 6,820 | CAD | カート | - |
材質・仕上げ
| LNNS | |
|---|---|
| 本体 | SUS304 ショットブラスト |
特長

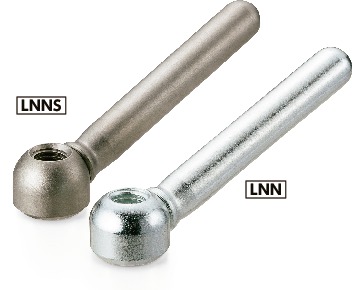

- 材質は3種類。
LNN----スティール製
LNNS----ステンレス製(SUS304)
LNNS-A4----ステンレス製(SUS316L)
