• ヒンジ(蝶番)

HNGS-A-A4

メタルヒンジ(ステンレス製)

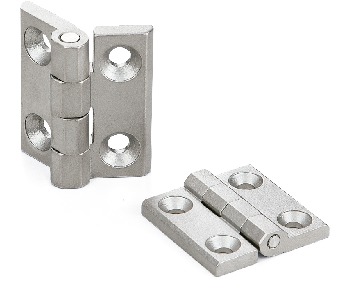

Metal Hinge

形状図

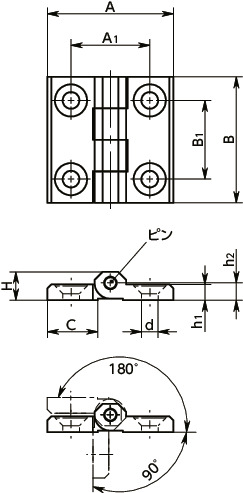

HNGS-A-A4メタルヒンジ(ステンレス製)寸法図

寸法・CAD・価格

単位 : mm

品番 A B C d H A1 B1 h1 h2 質量
(g)
ねじ付属サービス ねじサイズ 価格
(円)
CAD 標準品を購入 備考
HNGS-30-30-A-A4 30 30 10.7 4.3 7.5 18 18 4 4.5 25 M4×12 2,600 CAD カート -
HNGS-40-40-A-A4 40 40 16 5.3 9 25 25 5 5.5 56 M5×15 2,930 CAD カート -
HNGS-50-50-A-A4 50 50 21 6.4 11.5 30 30 6 6.5 105 M6×16 3,680 CAD カート -
HNGS-60-60-A-A4 60 60 26 8.3 15 36 36 8 8.5 205 M8×25 5,320 CAD カート -

材質・仕上げ

HNGS-A-A4
本体 SCS14(SUS316相当)
ブラスト処理
ピン SUS316相当
六角穴付き皿ボルト
(ねじ付属サービス)
SUS316L

特長

  • オール金属製のヒンジ。
  • 重厚感のあるデザイン。へビーデューティーな用途に適しています。
  • 本体材質は耐蝕性にすぐれたステンレス鋳物製。
  • HNGS-A-A4(SUS316相当)はHNGS-A-NI(SUS304相当)よりも、さらに耐蝕性・耐熱性にすぐれています。
  • オプションで取りつけ用の六角穴付き皿ボルト(SUS316L製)を付属します。ねじ付属サービス(別料金)をご利用ください。
  • ねじ付属サービス価格
ねじの呼び 価格(円)*1
M4 600
M5 600
M6 600
M8 960

*1: メタルヒンジ1個あたりに付属するねじ(4本)の価格です。

商品本体の価格は含まれておりません。


強度

HNGS-A-A4メタルヒンジ(ステンレス製)

品番 許容最大荷重(N)
LR0 LR90 LA
HNGS-30-30-A 1700 750 750
HNGS-40-40-A 4000 1650 2100
HNGS-50-50-A 6500 2250 2550
HNGS-60-60-A 10000 5000 5000

関連商品

亜鉛ダイカスト製のメタルヒンジHNG-Aがあります。
HNG-A

HNGS-A-A4メタルヒンジ(ステンレス製)


関連サービス

商品品番一覧
