• インデックスプランジャ

PFHYS

フランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプ

Indexing Plunger with Flange & Rest Position - Compact type

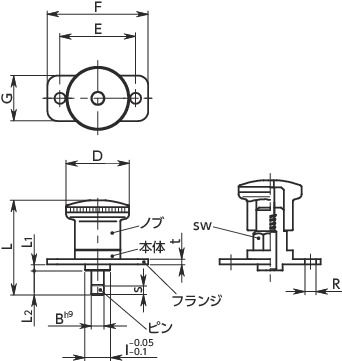

形状図

PFHYSフランジつきインデックスプランジャ - ロック機構つき - コンパクトタイプ寸法図

寸法・CAD・価格

絞り込み

B
すべて
4
5
6
8
10
s
すべて
5
6
10

単位 : mm

品番 D I L L1 L2 sw R B E F G s t 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD 標準品を購入 備考
PFHYS-4-5 21 8 27.5 2 5 10.2 4.3 4 25 35 15 5 2 4/12 23 1160 2,660 CAD カート -
PFHYS-4-10 21 8 32.5 2 10 10.2 4.3 4 25 35 15 5 2 4/12 24 1160 2,600 CAD カート -
PFHYS-5-6 25 10 34 2.5 6 12.3 4.3 5 30 40 18 6 2 6/16 40 1820 2,920 CAD カート -
PFHYS-5-12 25 10 40 2.5 12 12.3 4.3 5 30 40 18 6 2 6/16 42 1820 2,880 CAD カート -
PFHYS-6-6 25 10 34 2.5 6 12.3 4.3 6 30 40 18 6 2 6/16 40 2620 2,940 CAD カート -
PFHYS-6-12 25 10 40 2.5 12 12.3 4.3 6 30 40 18 6 2 6/16 42 2620 2,880 CAD カート -
PFHYS-8-10 33 14 47.5 2.5 10 17.1 5.3 8 38 50 23 10 3 11/35 99 4660 4,000 CAD カート -
PFHYS-8-20 33 14 57.5 2.5 20 17.1 5.3 8 38 50 23 10 3 11/35 103 4660 4,050 CAD カート -
PFHYS-10-10 33 14 47.5 2.5 10 17.1 5.3 10 38 50 23 10 3 11/35 102 7280 3,950 CAD カート -
PFHYS-10-20 33 14 57.5 2.5 20 17.1 5.3 10 38 50 23 10 3 11/35 108 7280 4,050 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PFHYS
ノブ ナイロン6(つや消し黒)
本体・フランジ SUS304
ピン SUS303
スプリング SUS301

特長

  • フランジつきのインデックスプランジャ。
  • 金属部品はすべてステンレス製。耐蝕性にすぐれています。
  • ロック機構つき。ノブを引き、30°回転させれば、ピンを引込めた状態でロックできます。
  • ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。
  • ピン径φ4-φ10のワイドバリエーション。
  • 各ピン径について2種類のピン長さを標準化。取りつけ部の寸法にあわせて選択できます。

関連商品

本体とフランジが亜鉛ダイカスト製のPFHYがあります。
PFHY

同形状でオールステンレス製のPFHYS-Sがあります。
PFHYS-S

同形状でロック機構がないPFHXSがあります。
PFHXS
