• インデックスプランジャ

PSKX

インデックスプランジャ - 誤操作防止機構つき

Indexing Plunger for Secure Operation

形状図

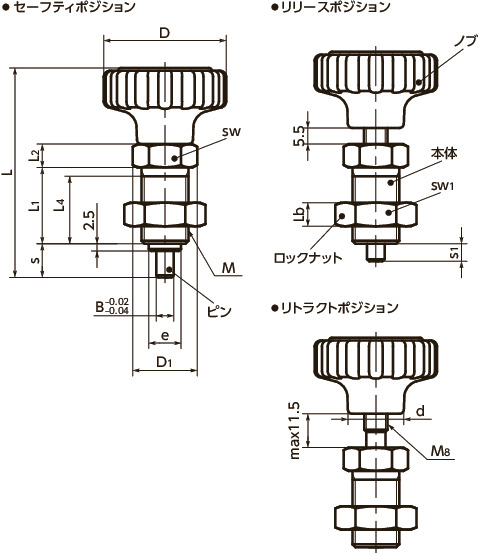

PSKXインデックスプランジャ - 誤操作防止機構つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
M(細目)
すべて
M16×1.5
B
すべて
6
8
s
すべて
11.5

単位 : mm

品番 ロックナットの
有無
M(細目) D D1 L L1 L2 Lb sw sw1 B e d s s1 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
価格
(円)
CAD 標準品を購入 備考
PSKX-6-42-M16-1.5-AK M16×1.5 42 21.9 69 26 5.5 8 19 24 6 11 19 11.5 6 14/26 80 2530 3,380 CAD カート -
PSKX-8-42-M16-1.5-AK M16×1.5 42 21.9 69 26 5.5 8 19 24 8 11 19 11.5 6 14/26 80 4500 3,420 CAD カート -
PSKX-6-53-M16-1.5-AK M16×1.5 53 21.9 75 26 5.5 8 19 24 6 11 24 11.5 6 14/26 120 2530 3,540 CAD カート -
PSKX-8-53-M16-1.5-AK M16×1.5 53 21.9 75 26 5.5 8 19 24 8 11 24 11.5 6 14/26 120 4500 3,610 CAD カート -

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PSKX
ノブ ガラス繊維強化ナイロン6
本体 SUM24L
三価クロメート処理
ピン S45C相当(硬度50-60HRC)
スプリング SWPB相当
ロックナット スティール
三価クロメート処理

特長

  • 手にフィットするノブと組み合わせたインデックスプランジャ。
  • 操作ノブを回さないとピンを引込めることができない誤操作防止機構つきです。
  • 相手側の穴の推奨公差はG7です。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。

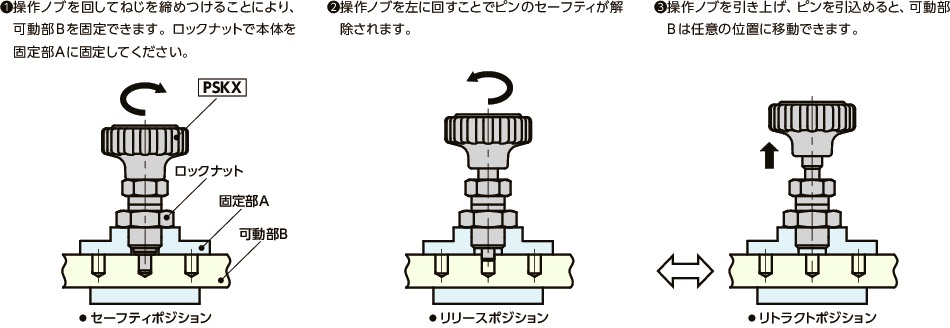

操作方法

PSKXインデックスプランジャ - 誤操作防止機構つき
