  • インデックスプランジャ

PIPBS-6-X

インデックスプランジャ用ブシュ

Locator for Indexing Plunger

安全上の注意

PIPBS-Xインデックスプランジャ用ブシュ

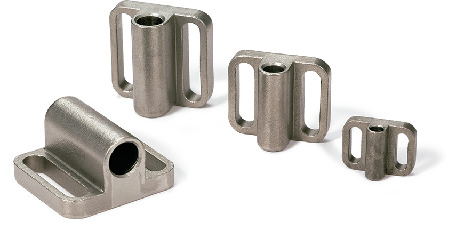

PIPBS-6-Xの形状図

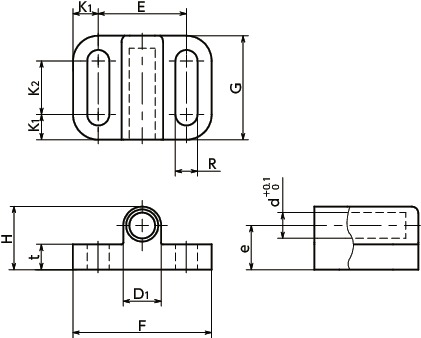

PIPBS-Xインデックスプランジャ用ブシュ寸法図

単位 : mm

品番 d D1 F G H R e t E K1 K2 適用インデックスプランジャ 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
PIPBS-6-X 6.2 10 32 27.5 15.5 5.4 10.5 5 21 5.5 16.5 PBXS-6-＊・PBYS-6-A 34 2,580 2,838 CAD カート 実働10日目出荷

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

PIPBS-6-Xの材質・仕上げ

PIPBS-X
本体 SCS13(SUS304相当)

PIPBS-6-Xの特長

  • インデックスプランジャPBXSPBYSと組み合わせて使用するピン穴ブシュ。PBXSPBYS
  • 取りつけ穴は長穴のため、位置調整が容易です。
  • 取りつけには市販の六角穴付きボルトなどを使用してください。

使用例

扉のラッチ機構として。
