• インデックスプランジャ

PIXCB

インデックスプランジャ用ブシュ

Bushings for use with Indexing Plunger

形状図

PIXCBインデックスプランジャ用ブシュ寸法図

寸法・CAD・価格

単位 : mm

品番 M(細目) D d d1 L L1 L2 B 適用インデックスプランジャ ピン径 質量
(g)
価格
(円)
CAD 標準品を購入 備考
PIXCB-M12-1.5-5 M12×1.5 24 5.2 12 10 16 5 4 5 16.9 1,490 CAD カート 非在庫品
PIXCB-M12-1.5-6 M12×1.5 24 6.2 12 10 16 5 4 6 16.5 1,490 CAD カート 非在庫品
PIXCB-M16-1.5-8 M16×1.5 32 8.2 16 12 20 7 6 8 36.9 1,630 CAD カート 非在庫品
PIXCB-M16-1.5-10 M16×1.5 32 10.2 16 12 20 7 6 10 35.6 1,630 CAD カート 非在庫品

材質・仕上げ

PIXCB
本体 スティール
窒化処理

特長

  • テーパ面を利用することで、インデックスプランジャのピンを自動でストロークさせて、センター穴に挿入させることができます。
  • インデックスプランジャ用取りつけ治具PXV-WPXV-WPXVS-WPIXH-ZPIXH-Z)と組み合わせることで、PIXCBを機械・装置に簡易的に設置することができます。

使用例

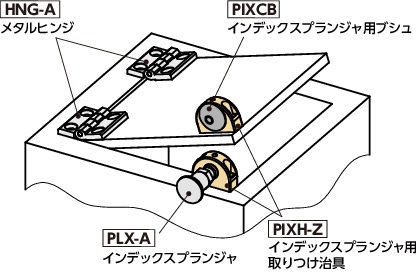

扉のオートロック機構に。

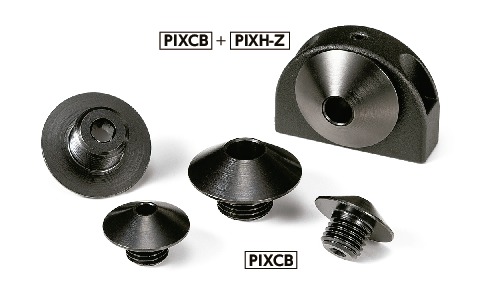

PIXCBインデックスプランジャ用ブシュ


使用方法

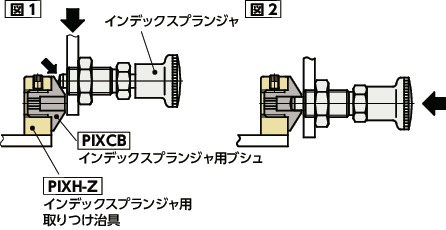

  1. PIXCBにインデックスプランジャを移動させると、ピンがPIXCBのテーパ面に沿って引っ込みます図1
  2. ピンがPIXCBのセンター穴の位置になるまでさらにインデックスプランジャを移動させると、ピンが再び飛出し、センター穴に挿入され、位置決めが完了します図2

PIXCBインデックスプランジャ用ブシュ


関連サービス

商品品番一覧
