• インデックスプランジャ

PJB-6

位置決めピン用ブシュ - フランジタイプ

Bushing for use with Locating Pin - Flange type

形状図

PJB位置決めピン用ブシュ - フランジタイプ寸法図

寸法・CAD・価格

単位 : mm

品番 L d D H R T 適用位置決めピン 質量
(g)
価格
(円)
CAD 標準品を購入 備考
PJB-6-8 8 6 10 14 1 3 PJP-6-** 6.2 1,550 CAD カート -
PJB-6-10 10 6 10 14 1 3 PJP-6-** 7 1,550 CAD カート -
PJB-6-12 12 6 10 14 1 3 PJP-6-** 7.9 1,550 CAD カート -
PJB-6-16 16 6 10 14 1 3 PJP-6-** 9.5 1,550 CAD カート -

材質・仕上げ

PJB
本体 SK5(硬度60HRC以上)

特長

  • 段付き位置決めピンPJPPJP)やインデックスプランジャPPLXPPLXPPLYPPLY)と組み合わせてご使用ください。

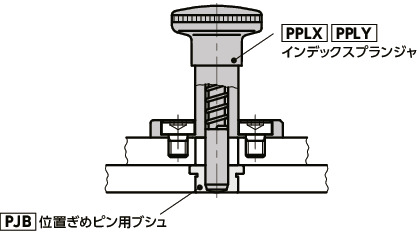

使用例

インデックスプランジャPPLXPPLXPPLY

PPLY)と組み合わせて。

PJB位置決めピン用ブシュ - フランジタイプ


商品品番一覧
