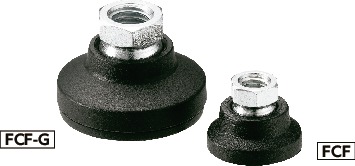

レベリングアジャスタ(めねじ)

Leveling Adjuster

FCF

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

FCF 寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M6
M8
M10
M12
M16

単位 : mm

品番 D M(並目)
ねじの呼び
ピッチ Lf min. H h sw1 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
FCF-25-M6 25 M6 1 9 18.5 4 12 14 670 737 CAD カート 実働10日目出荷
FCF-25-M8 25 M8 1.25 9 18.5 4 12 20 540 594 CAD カート 在庫品
FCF-32-M8 32 M8 1.25 9 22.5 5 12 16 710 781 CAD カート 実働10日目出荷
FCF-32-M10 32 M10 1.5 10.5 22.5 5 15 23 630 693 CAD カート 在庫品
FCF-40-M10 40 M10 1.5 10.5 25.5 6 15 28 820 902 CAD カート 実働10日目出荷
FCF-40-M12 40 M12 1.75 11.5 25.5 6 17 36 720 792 CAD カート 在庫品
FCF-50-M10 50 M10 1.5 10.5 27.5 7 15 37 900 990 CAD カート 実働10日目出荷
FCF-50-M12 50 M12 1.75 11.5 27.5 7 17 41 830 913 CAD カート 在庫品
FCF-60-M12 60 M12 1.75 11.5 35.5 8.5 17 52 1,080 1,188 CAD カート 実働10日目出荷
FCF-60-M16 60 M16 2 16 35.5 8.5 24 82 1,160 1,276 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FCF
ねじ スティール
三価クロメート処理
パッド ガラス繊維強化ナイロン6
(つや消し黒)

特長

  • プラスティックパッドのレベリングアジャスタ。
  • ねじはスティール製。耐久性にすぐれています。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。

使用上の注意

許容荷重は、組み合わせるねじにより異なります。
