• レベリングアジャスタ(レベルアジャスター)

FDFS

レベリングアジャスタ(めねじ)

Leveling Adjuster

正しい使い方 ここがポイント!

動画はFHMS-D1-VFHMS-D1-V)を用いた例です。本商品でも同様の操作で使用できます。


形状図

FDFSレベリングアジャスタ(めねじ)寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M8
M10
M12
M16

単位 : mm

品番 D M(並目)
ねじの呼び
ピッチ H Lf
min.
h sw1 質量
(g)
価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
FDFS-25-M8 25 M8 1.25 19 9 4 12 32 1,570 CAD カート 在庫品
FDFS-32-M10 32 M10 1.5 23 10.5 5 15 66 1,950 CAD カート 在庫品
FDFS-40-M12 40 M12 1.75 26 11.5 6 17 110 2,540 CAD カート 在庫品
FDFS-50-M12 50 M12 1.75 28 11.5 7 17 175 3,500 CAD カート 在庫品
FDFS-60-M16 60 M16 2 36 16 8.5 24 330 5,000 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

FDFS ステンレス製
ねじ SUS303
パッド SUS303

特長

  • 耐久性にすぐれたオール金属製のレベリングアジャスタ。
  • めねじタイプ。引張強さの高いねじを組み合わせることで、大きな荷重を許容することができます。
  • パッドは15°まで傾きます。傾斜面での使用に効果的です。

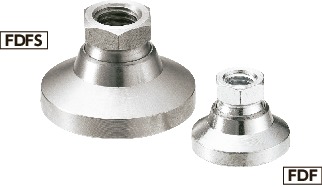

  • スティール製FDFとステンレス製FDFSを標準化。

使用上の注意

FDF FDFSの許容荷重は、組み合わせるねじにより異なります。

商品品番一覧
