• レベリングアジャスタ(レベルアジャスター)

FSLC

ホルダつき丸形水平器-底面基準タイプ

Bull's Eye Level for Surface Mounting

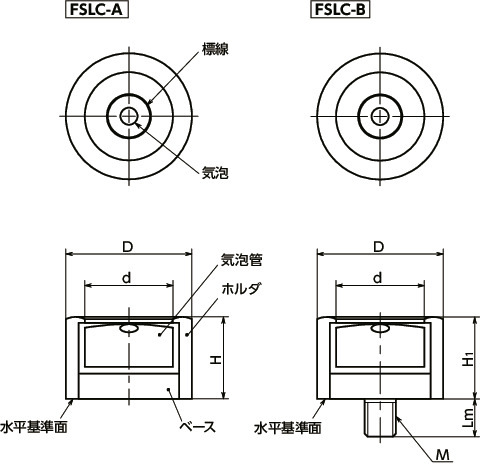

形状図

FSLCホルダつき丸形水平器-底面基準タイプ寸法図

寸法・CAD・価格

単位 : mm

品番 D d M H H1 Lm 質量
(g)
価格
(円)
CAD 標準品を購入 備考
FSLC-14-N-30-A-BK 14 10 - 9.5 - - 1.5 2,160 CAD カート -
FSLC-14-N-30-A-SG 14 10 - 9.5 - - 1.5 2,160 CAD カート -
FSLC-20-N-30-A-BK 20 14 - 13 - - 5.5 2,390 CAD カート -
FSLC-20-N-30-A-SG 20 14 - 13 - - 5.5 2,390 CAD カート -
FSLC-30-N-30-A-BK 30 21 - 15 - - 15 4,840 CAD カート -
FSLC-30-N-30-A-SG 30 21 - 15 - - 15 4,840 CAD カート -
FSLC-14-N-30-B-BK 14 10 M4 - 7.7 5 1.8 2,840 CAD カート -
FSLC-14-N-30-B-SG 14 10 M4 - 7.7 5 1.8 2,840 CAD カート -
FSLC-20-N-30-B-BK 20 14 M5 - 13 6 6 3,470 CAD カート -
FSLC-20-N-30-B-SG 20 14 M5 - 13 6 6 3,470 CAD カート -
FSLC-30-N-30-B-BK 30 21 M6 - 15 7.5 16 6,980 CAD カート -
FSLC-30-N-30-B-SG 30 21 M6 - 15 7.5 16 6,980 CAD カート -

材質・仕上げ

FSLC-A FSLC-B
ホルダ アルミニウム合金
アルマイト処理(各色)
アルミニウム合金
アルマイト処理(各色)
気泡管 ナイロン(透明) ナイロン(透明)
ベース 石膏 アルミニウム合金
アルマイト処理(各色)

特長

  • 底面基準タイプの気泡管水平器。
  • 気泡管水平器について⇒気泡管水平器とは
  • 気泡管の標線と気泡の位置関係から、取りつけ面の360°方向の水平状態を確認できます。
  • 金属ホルダに覆われているため耐久性があります。
  • ホルダの底面が水平基準面です。機器・装置の水平を確認したい面にホルダの底面を合わせて設置してください。
  • 形状は2種類。
    FSLC-A----基準面直置きタイプ
    FSLC-B----おねじつきタイプ
  • ホルダのカラーバリエーションは2色。
記号 ホルダ色
BK
SG シルバー

性能

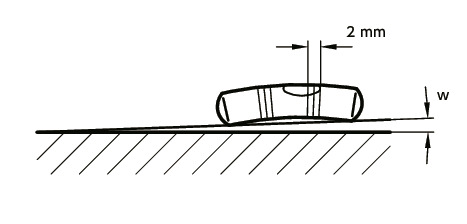

品番 感度( '/2mm )
FSLC 30

使用方法

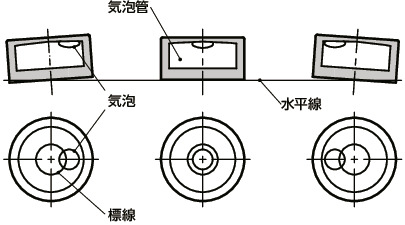

水平器を測定対象に正しく設置します。
測定対象が水平であれば、水平器の気泡は標線の中心に位置します。傾斜している場合は、標線と気泡の位置関係から、傾斜方向および角度を確認し、気泡が標線の中心になるように測定対象を調整します。

FSLA/FSLA-AP/FSLB/FSLC/FSLD/FSLE/FSLF/FSLG_T気泡管水平器について
