• レベリングアジャスタ(レベルアジャスター)

FSLE

ホルダつき丸形水平器-組み込みタイプ

Bull's Eye Level for Installation in Plate and Housing

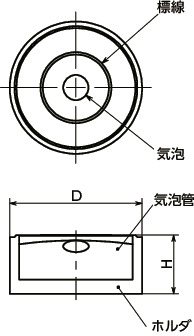

形状図

FSLEホルダつき丸形水平器-組み込みタイプ寸法図

寸法・CAD・価格

単位 : mm

品番 D H 質量
(g)
価格
(円)
CAD 標準品を購入 備考
FSLE-10-N-10-BK 10 6.9 1 2,790 CAD カート -
FSLE-12-N-10-BK 12 6.4 1.5 2,790 CAD カート -
FSLE-14-N-10-BK 14 6.2 2 2,790 CAD カート -
FSLE-15-N-10-BK 15 7.4 2.5 2,790 CAD カート -
FSLE-18-N-10-BK 18 7.3 4 2,880 CAD カート -

材質・仕上げ

FSLE
ホルダ アルミニウム合金
アルマイト処理(黒)
気泡管 ガラス

特長

  • 組み込みタイプの気泡管水平器。
  • 気泡管水平器について⇒気泡管水平器とは
  • 気泡管の標線と気泡の位置関係から、取りつけ面の360°方向の水平状態を確認できます。
  • 金属ホルダに覆われているため耐久性があります。
  • 水平基準面はありません。機器・装置が水平な状態で気泡を標線の中心に合わせて取りつけてください。
  • 光の反射により気泡の視認性を向上させます。

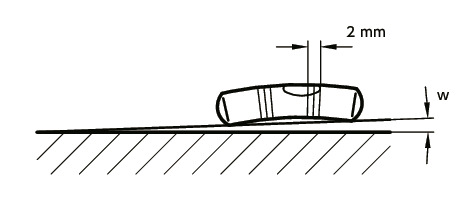

性能

品番 感度( '/2mm )
FSLE 10

使用方法

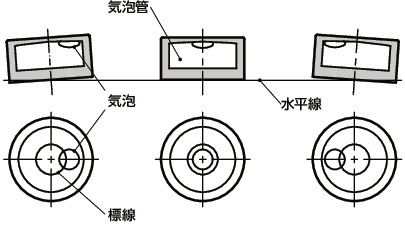

水平器を測定対象に正しく設置します。
測定対象が水平であれば、水平器の気泡は標線の中心に位置します。傾斜している場合は、標線と気泡の位置関係から、傾斜方向および角度を確認し、気泡が標線の中心になるように測定対象を調整します。
