• レベリングアジャスタ(レベルアジャスター)

FSLD

ホルダつき丸形水平器-アジャスタブルタイプ

Bull's Eye Level Adjustable

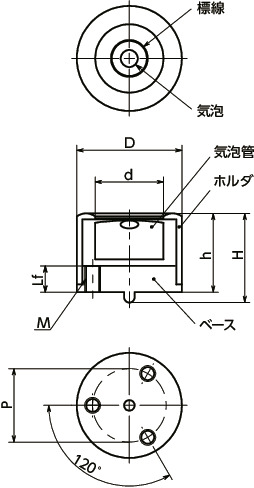

形状図

FSLDホルダつき丸形水平器-アジャスタブルタイプ寸法図

寸法・CAD・価格

単位 : mm

品番 D d P M h H Lf 質量
(g)
価格
(円)
CAD 標準品を購入 備考
FSLD-17-N-30-SG 17 12 13 M3 13 14.5 5 6 3,080 CAD カート -
FSLD-17-N-30-BK 17 12 13 M3 13 14.5 5 6 3,080 CAD カート -
FSLD-20-N-30-SG 20 14 13 M3 15 17 5 7.5 3,850 CAD カート -
FSLD-20-N-30-BK 20 14 13 M3 15 17 5 7.5 3,850 CAD カート -
FSLD-24-N-30-SG 24 16 15 M3 17 20 5 12 4,290 CAD カート -
FSLD-24-N-30-BK 24 16 15 M3 17 20 5 12 4,290 CAD カート -

材質・仕上げ

FSLD
ホルダ アルミニウム合金
アルマイト処理(各色)
気泡管 ナイロン(透明)
ベース アルミニウム合金
アルマイト処理(各色)

特長

  • アジャスタブルタイプの気泡管水平器。
  • 気泡管水平器について⇒気泡管水平器とは
  • 取りつけねじのねじ込み量を調節することで底面の突起が支点となり、FSLDの水平基準を調整できます。
  • 気泡管の標線と気泡の位置関係から、機器・装置の360°方向の水平状態を確認できます。
  • 金属ホルダに覆われているため耐久性があります。
  • ホルダのカラーバリエーションは2色。
記号 ホルダ色
BK
SG シルバー

性能

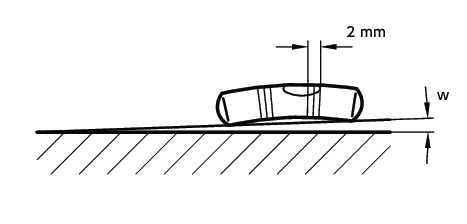

品番 感度( '/2mm )
FSLD 30

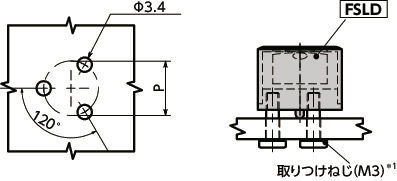

取りつけ方法

FSLDホルダつき丸形水平器-アジャスタブルタイプ

*1: 取りつけねじは付属していません。


使用方法

水平器を測定対象に正しく設置します。
測定対象が水平であれば、水平器の気泡は標線の中心に位置します。傾斜している場合は、標線と気泡の位置関係から、傾斜方向および角度を確認し、気泡が標線の中心になるように測定対象を調整します。

FSLA/FSLA-AP/FSLB/FSLC/FSLD/FSLE/FSLF/FSLG_T気泡管水平器について
