• FA用小型強力マグネット

ホルダつきマグネット

Retaining Magnet

JSM-AN

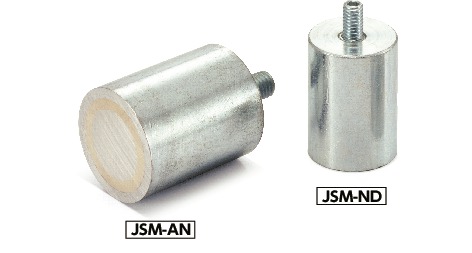

JSM-ANの形状図

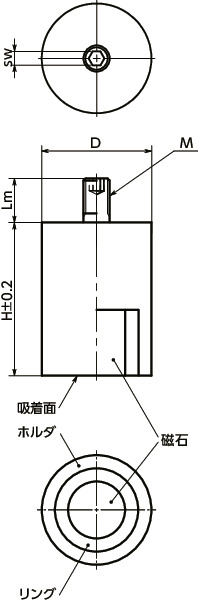

JSM-ANホルダつきマグネット寸法図

単位 : mm

品番 吸着力
(N)
D H M(並目)
ねじの呼び
ピッチ Lm 質量
(g)
価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
JSM-AN-6-M3 2 6 20 M3 0.5 7 5 1,350 1,485 CAD カート 在庫品
JSM-AN-8-M3 4 8 20 M3 0.5 7 8 1,410 1,551 CAD カート 在庫品
JSM-AN-10-M4 8.5 10 20 M4 0.7 8 13 1,620 1,782 CAD カート 在庫品
JSM-AN-13-M4 12 13 20 M4 0.7 8 21 1,820 2,002 CAD カート 在庫品
JSM-AN-16-M4 20 16 20 M4 0.7 10 32 2,130 2,343 CAD カート 在庫品
JSM-AN-20-M6 40 20 25 M6 1 11 63 2,700 2,970 CAD カート 在庫品
JSM-AN-25-M6 60 25 35 M6 1 10 135 4,420 4,862 CAD カート 在庫品
JSM-AN-32-M8 160 32 40 M8 1.25 12 254 8,600 9,460 CAD カート 在庫品
JSM-AN-40-M8 240 40 50 M8 1.25 15 490 17,100 18,810 CAD カート 在庫品
JSM-AN-50-M10 400 50 60 M10 1.5 15 916 32,300 35,530 CAD カート 在庫品
JSM-AN-63-M12 660 63 65 M12 1.75 20 1580 56,900 62,590 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

JSM-ANの材質・仕上げ

JSM-AN
磁石 アルニコ
ホルダ SUM22L相当
三価クロメート処理
リング 真鍮/アルミニウム合金
耐熱温度 450℃

JSM-ANの特長

  • 円筒形ホルダつきマグネット。
  • 磁石を金属ホルダでカバーすることで、吸着力を高めています。⇒大きな吸着力の理由
  • 2種類の磁石を標準化。
