• プランジャ

PBF

ミニボールプランジャ

Miniature Ball Plunger

正しい使い方 ここがポイント!

動画はPAFPAF)を用いた例です。本商品でも同様の操作で使用できます。


形状図

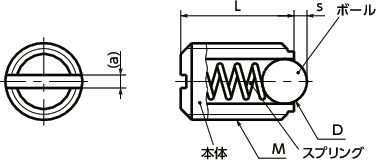

PBFミニボールプランジャ寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
M6
M8
M10
M12
M16
M20
M24
L
すべて
7
9
12
14
16
19
22
24
30
34
タイプ
すべて
軽荷重
重荷重

単位 : mm

品番 M(並目)
ねじの呼び
ピッチ s L D a 適用ボールボタン 荷重(N)
min./max.
質量
(g)
ゆるみ
止め
タイプ 価格
(円)
CAD
ダウンロード
標準品を購入 在庫/非在庫
PBF-3 M3 0.5 0.4 7 1.5 0.4 - 3/4.5 0.3 なし 軽荷重 250 CAD カート 在庫品
PBF-4 M4 0.7 0.8 9 2.5 0.6 BB-5 6/14.5 0.6 なし 軽荷重 190 CAD カート 在庫品
PBF-5 M5 0.8 0.9 12 3 0.8 BB-5 8/14 0.9 なし 軽荷重 190 CAD カート 在庫品
PBF-6 M6 1 1 14 3.5 1 BB-6 11/18 1.5 なし 軽荷重 190 CAD カート 在庫品
PBF-8 M8 1.25 1.5 16 4.5 1.2 BB-8 18/31 3.5 なし 軽荷重 280 CAD カート 在庫品
PBF-10 M10 1.5 2 19 6 1.5 BB-10 24/45 7 なし 軽荷重 300 CAD カート 在庫品
PBF-12 M12 1.75 2.5 22 8 2 BB-12 26/49 10 なし 軽荷重 440 CAD カート 在庫品
PBF-16 M16 2 3.5 24 10 2 BB-16 41/86 24 なし 軽荷重 650 CAD カート 在庫品
PBF-20 M20 2.5 4.5 30 12 2.5 BB-16 56/111 43 なし 軽荷重 1,010 CAD カート 在庫品
PBF-24 M24 3 5.5 34 15 3 BB-16 81/151 70 なし 軽荷重 1,920 CAD カート 在庫品
PBF-5-KS M5 0.8 0.9 12 3 0.8 BB-5 15/22 0.9 なし 重荷重 250 CAD カート 在庫品
PBF-6-KS M6 1 1 14 3.5 1 BB-6 19/28 1.5 なし 重荷重 250 CAD カート 在庫品
PBF-8-KS M8 1.25 1.5 16 4.5 1.2 BB-8 36/62 3.5 なし 重荷重 330 CAD カート 在庫品
PBF-10-KS M10 1.5 2 19 6 1.5 BB-10 57/104 7 なし 重荷重 350 CAD カート 在庫品
PBF-12-KS M12 1.75 2.5 22 8 2 BB-12 61/110 10 なし 重荷重 520 CAD カート 在庫品
PBF-16-KS M16 2 3.5 24 10 2 BB-16 68/142 24 なし 重荷重 720 CAD カート 在庫品
PBF-20-KS M20 2.5 4.5 30 12 2.5 BB-16 84/166 43 なし 重荷重 1,130 CAD カート 在庫品
PBF-24-KS M24 3 5.5 34 15 3 BB-16 127/237 70 なし 重荷重 2,040 CAD カート 在庫品

●a寸法の値です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PBF*1 PBF-KS*1
本体 SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
ボール SUJ2(硬度740-900HV10)*2 SUJ2(硬度740-900HV10)*2
スプリング SUS631J1 SUS631J1

*1: PBF-KSPBF-KSNPBFPBF-KNと区別するため、ねじ部に2本線のレーザー刻印を施しています。
*2: PBF-24PBF-24-KSは硬度60-66HRCになります。


特長

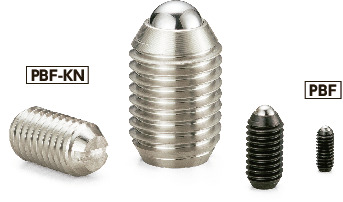

  • スティール製とステンレス製のそれぞれに軽荷重タイプと重荷重タイプがあります。
  • 寸法・荷重・材質など、特殊仕様の商品も製作いたします。⇒プランジャ関連情報
  • 品番の末尾記号により、材質・荷重タイプが選択できます。
末尾記号 材質 荷重タイプ
記号なし スティール 軽荷重
KS スティール 重荷重
KN ステンレス 軽荷重
KSN ステンレス 重荷重

関連商品

受け側には耐摩耗性にすぐれたボールボタンBBをご使用ください。
