  • 取っ手

アルミ取っ手

Aluminum Pull

UAP

安全上の注意

UAPアルミ取っ手

仕様変更のご案内

下記の通りアルミ取っ手の仕様を変更いたします。
お客さまには設計変更などのご⾯倒をお掛けしますが、何卒ご理解賜りますようお願い申しあげます。
詳しくは、
https://www.nbk1560.com/news/2023/20230314_1/
をご確認ください。

形状図

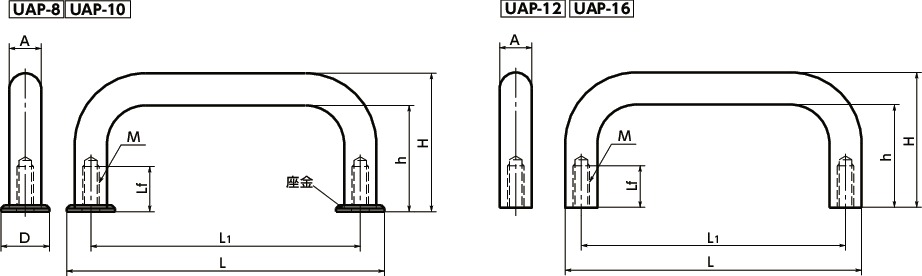

UAPアルミ取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
8
10
12
16
L1
すべて
55
64
88
96
100
120
128
180
200
235
125
160
250
300
本体
カラー
すべて
AL
BK
RD
SG
SEMI規格準拠
すべて
-
○

単位 : mm

品番 M Lf H h A D L L1 質量
(g)		 許容荷重＊1
(N)		 適用座金 本体
カラー		 SEMI規格準拠 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
UAP-8-55-AL M4 9 35 27 8 12 67 55 15 1000 付属 AL - M4×10 2,190 2,409 CAD カート 在庫品
UAP-8-55-BK M4 9 35 27 8 12 67 55 15 1000 付属 BK - M4×10 1,180 1,298 CAD カート 実働10日目出荷
UAP-8-55-RD M4 9 35 27 8 12 67 55 15 1000 付属 RD - M4×10 1,180 1,298 CAD カート 実働10日目出荷
UAP-8-55-SG M4 9 35 27 8 12 67 55 15 1000 付属 SG - M4×10 1,180 1,298 CAD カート 実働10日目出荷
UAP-8-64-AL M4 9 35 27 8 12 76 64 18 1000 付属 AL - M4×10 2,200 2,420 CAD カート 在庫品
UAP-8-64-BK M4 9 35 27 8 12 76 64 18 1000 付属 BK - M4×10 1,190 1,309 CAD カート 実働10日目出荷
UAP-8-64-RD M4 9 35 27 8 12 76 64 18 1000 付属 RD - M4×10 1,190 1,309 CAD カート 実働10日目出荷
UAP-8-64-SG M4 9 35 27 8 12 76 64 18 1000 付属 SG - M4×10 1,190 1,309 CAD カート 実働10日目出荷
UAP-8-88-AL M4 9 35 27 8 12 100 88 20 1000 付属 AL - M4×10 2,200 2,420 CAD カート 実働10日目出荷
UAP-8-88-BK M4 9 35 27 8 12 100 88 20 1000 付属 BK - M4×10 1,190 1,309 CAD カート 在庫品
UAP-8-88-RD M4 9 35 27 8 12 100 88 20 1000 付属 RD - M4×10 1,190 1,309 CAD カート 実働10日目出荷
UAP-8-88-SG M4 9 35 27 8 12 100 88 20 1000 付属 SG - M4×10 1,190 1,309 CAD カート 在庫品
UAP-8-96-AL M4 9 35 27 8 12 108 96 22 1000 付属 AL - M4×10 2,250 2,475 CAD カート 実働10日目出荷
UAP-8-96-BK M4 9 35 27 8 12 108 96 22 1000 付属 BK - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-96-RD M4 9 35 27 8 12 108 96 22 1000 付属 RD - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-96-SG M4 9 35 27 8 12 108 96 22 1000 付属 SG - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-100-AL M4 9 35 27 8 12 112 100 23 1000 付属 AL - M4×10 2,250 2,475 CAD カート 在庫品
UAP-8-100-BK M4 9 35 27 8 12 112 100 23 1000 付属 BK - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-100-RD M4 9 35 27 8 12 112 100 23 1000 付属 RD - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-100-SG M4 9 35 27 8 12 112 100 23 1000 付属 SG - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-120-AL M4 9 35 27 8 12 132 120 25 1000 付属 AL - M4×10 2,270 2,497 CAD カート 実働10日目出荷
UAP-8-120-BK M4 9 35 27 8 12 132 120 25 1000 付属 BK - M4×10 1,240 1,364 CAD カート 在庫品
UAP-8-120-RD M4 9 35 27 8 12 132 120 25 1000 付属 RD - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-120-SG M4 9 35 27 8 12 132 120 25 1000 付属 SG - M4×10 1,240 1,364 CAD カート 実働10日目出荷
UAP-8-128-AL M4 9 35 27 8 12 140 128 28 1000 付属 AL - M4×10 2,280 2,508 CAD カート 在庫品
UAP-8-128-BK M4 9 35 27 8 12 140 128 28 1000 付属 BK - M4×10 1,250 1,375 CAD カート 在庫品
UAP-8-128-RD M4 9 35 27 8 12 140 128 28 1000 付属 RD - M4×10 1,250 1,375 CAD カート 実働10日目出荷
UAP-8-128-SG M4 9 35 27 8 12 140 128 28 1000 付属 SG - M4×10 1,250 1,375 CAD カート 実働10日目出荷
UAP-10-88-AL M5 13 43 33 10 15 103 88 33 1000 付属 AL - M5×12 1,860 2,046 CAD カート 在庫品
UAP-10-88-BK M5 13 43 33 10 15 103 88 33 1000 付属 BK - M5×12 1,260 1,386 CAD カート 在庫品
UAP-10-88-RD M5 13 43 33 10 15 103 88 33 1000 付属 RD - M5×12 1,260 1,386 CAD カート 実働10日目出荷
UAP-10-88-SG M5 13 43 33 10 15 103 88 33 1000 付属 SG - M5×12 1,260 1,386 CAD カート 実働10日目出荷
UAP-10-100-AL M5 13 43 33 10 15 115 100 35 1000 付属 AL - M5×12 1,870 2,057 CAD カート 在庫品
UAP-10-100-BK M5 13 43 33 10 15 115 100 35 1000 付属 BK - M5×12 1,280 1,408 CAD カート 在庫品
UAP-10-100-RD M5 13 43 33 10 15 115 100 35 1000 付属 RD - M5×12 1,280 1,408 CAD カート 実働10日目出荷
UAP-10-100-SG M5 13 43 33 10 15 115 100 35 1000 付属 SG - M5×12 1,280 1,408 CAD カート 実働10日目出荷
UAP-10-120-AL M5 13 43 33 10 15 135 120 39 1000 付属 AL - M5×12 1,900 2,090 CAD カート 在庫品
UAP-10-120-BK M5 13 43 33 10 15 135 120 39 1000 付属 BK - M5×12 1,300 1,430 CAD カート 在庫品
UAP-10-120-RD M5 13 43 33 10 15 135 120 39 1000 付属 RD - M5×12 1,300 1,430 CAD カート 実働10日目出荷
UAP-10-120-SG M5 13 43 33 10 15 135 120 39 1000 付属 SG - M5×12 1,300 1,430 CAD カート 実働10日目出荷
UAP-10-180-AL M5 13 43 33 10 15 195 180 50 1000 付属 AL - M5×12 2,110 2,321 CAD カート 在庫品
UAP-10-180-BK M5 13 43 33 10 15 195 180 50 1000 付属 BK - M5×12 1,510 1,661 CAD カート 在庫品
UAP-10-180-RD M5 13 43 33 10 15 195 180 50 1000 付属 RD - M5×12 1,510 1,661 CAD カート 実働10日目出荷
UAP-10-180-SG M5 13 43 33 10 15 195 180 50 1000 付属 SG - M5×12 1,510 1,661 CAD カート 実働10日目出荷
UAP-10-200-AL M5 13 43 33 10 15 215 200 54 1000 付属 AL - M5×12 2,630 2,893 CAD カート 在庫品
UAP-10-200-BK M5 13 43 33 10 15 215 200 54 1000 付属 BK - M5×12 1,540 1,694 CAD カート 在庫品
UAP-10-200-RD M5 13 43 33 10 15 215 200 54 1000 付属 RD - M5×12 1,540 1,694 CAD カート 実働10日目出荷
UAP-10-200-SG M5 13 43 33 10 15 215 200 54 1000 付属 SG - M5×12 1,540 1,694 CAD カート 実働10日目出荷
UAP-10-235-AL M5 13 43 33 10 15 250 235 61 1000 付属 AL - M5×12 2,810 3,091 CAD カート 在庫品
UAP-10-235-BK M5 13 43 33 10 15 250 235 61 1000 付属 BK - M5×12 1,600 1,760 CAD カート 在庫品
UAP-10-235-RD M5 13 43 33 10 15 250 235 61 1000 付属 RD - M5×12 1,600 1,760 CAD カート 実働10日目出荷
UAP-10-235-SG M5 13 43 33 10 15 250 235 61 1000 付属 SG - M5×12 1,600 1,760 CAD カート 実働10日目出荷
UAP-12-125-AL M6 13 51 39 12 - 137 125 60 1000 × AL - M6×12 2,190 2,409 CAD カート 実働10日目出荷
UAP-12-125-BK M6 13 51 39 12 - 137 125 60 1000 × BK - M6×12 1,580 1,738 CAD カート 実働10日目出荷
UAP-12-125-RD M6 13 51 39 12 - 137 125 60 1000 × RD - M6×12 1,580 1,738 CAD カート 実働10日目出荷
UAP-12-125-SG M6 13 51 39 12 - 137 125 60 1000 × SG - M6×12 1,580 1,738 CAD カート 実働10日目出荷
UAP-12-160-AL M6 13 51 39 12 - 172 160 71 1000 × AL - M6×12 2,380 2,618 CAD カート 実働10日目出荷
UAP-12-160-BK M6 13 51 39 12 - 172 160 71 1000 × BK - M6×12 1,710 1,881 CAD カート 実働10日目出荷
UAP-12-160-RD M6 13 51 39 12 - 172 160 71 1000 × RD - M6×12 1,710 1,881 CAD カート 実働10日目出荷
UAP-12-160-SG M6 13 51 39 12 - 172 160 71 1000 × SG - M6×12 1,710 1,881 CAD カート 実働10日目出荷
UAP-12-200-AL M6 13 51 39 12 - 212 200 85 1000 × AL - M6×12 2,600 2,860 CAD カート 在庫品
UAP-12-200-BK M6 13 51 39 12 - 212 200 85 1000 × BK - M6×12 1,940 2,134 CAD カート 実働10日目出荷
UAP-12-200-RD M6 13 51 39 12 - 212 200 85 1000 × RD - M6×12 1,940 2,134 CAD カート 実働10日目出荷
UAP-12-200-SG M6 13 51 39 12 - 212 200 85 1000 × SG - M6×12 1,940 2,134 CAD カート 実働10日目出荷
UAP-12-250-AL M6 13 51 39 12 - 262 250 114 1000 × AL - M6×12 2,880 3,168 CAD カート 実働10日目出荷
UAP-12-250-BK M6 13 51 39 12 - 262 250 114 1000 × BK - M6×12 2,010 2,211 CAD カート 実働10日目出荷
UAP-12-250-RD M6 13 51 39 12 - 262 250 114 1000 × RD - M6×12 2,010 2,211 CAD カート 実働10日目出荷
UAP-12-250-SG M6 13 51 39 12 - 262 250 114 1000 × SG - M6×12 2,010 2,211 CAD カート 実働10日目出荷
UAP-16-160-AL M6 13 59 43 16 - 176 160 131 1000 × AL ○ M6×12 2,970 3,267 CAD カート 実働10日目出荷
UAP-16-160-BK M6 13 59 43 16 - 176 160 131 1000 × BK ○ M6×12 2,230 2,453 CAD カート 実働10日目出荷
UAP-16-160-RD M6 13 59 43 16 - 176 160 131 1000 × RD ○ M6×12 2,230 2,453 CAD カート 実働10日目出荷
UAP-16-160-SG M6 13 59 43 16 - 176 160 131 1000 × SG ○ M6×12 2,230 2,453 CAD カート 実働10日目出荷
UAP-16-200-AL M6 13 59 43 16 - 216 200 152 1000 × AL ○ M6×12 3,280 3,608 CAD カート 実働10日目出荷
UAP-16-200-BK M6 13 59 43 16 - 216 200 152 1000 × BK ○ M6×12 2,510 2,761 CAD カート 実働10日目出荷
UAP-16-200-RD M6 13 59 43 16 - 216 200 152 1000 × RD ○ M6×12 2,510 2,761 CAD カート 実働10日目出荷
UAP-16-200-SG M6 13 59 43 16 - 216 200 152 1000 × SG ○ M6×12 2,510 2,761 CAD カート 実働10日目出荷
UAP-16-250-AL M6 13 59 43 16 - 266 250 182 1000 × AL ○ M6×12 3,610 3,971 CAD カート 実働10日目出荷
UAP-16-250-BK M6 13 59 43 16 - 266 250 182 1000 × BK ○ M6×12 2,670 2,937 CAD カート 実働10日目出荷
UAP-16-250-RD M6 13 59 43 16 - 266 250 182 1000 × RD ○ M6×12 2,670 2,937 CAD カート 実働10日目出荷
UAP-16-250-SG M6 13 59 43 16 - 266 250 182 1000 × SG ○ M6×12 2,670 2,937 CAD カート 実働10日目出荷
UAP-16-300-AL M6 13 59 43 16 - 316 300 207 1000 × AL ○ M6×12 3,940 4,334 CAD カート 実働10日目出荷
UAP-16-300-BK M6 13 59 43 16 - 316 300 207 1000 × BK ○ M6×12 2,970 3,267 CAD カート 実働10日目出荷
UAP-16-300-RD M6 13 59 43 16 - 316 300 207 1000 × RD ○ M6×12 2,970 3,267 CAD カート 実働10日目出荷
UAP-16-300-SG M6 13 59 43 16 - 316 300 207 1000 × SG ○ M6×12 2,970 3,267 CAD カート 実働10日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

UAP-AL＊1 UAP-BK/UAP-SG/UAP-RD＊1
本体 アルミニウム合金
アルマイト処理		 アルミニウム合金
静電塗装（各色）
座金 亜鉛ダイカスト
ニッケルメッキ		 亜鉛ダイカスト
ニッケルメッキ
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7 SUSXM7

＊1：　UAP-12UAP-16には座金は付属していません。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

1mm指定の納期
数量（個） 1mm指定の納期
1～9 実働１日目出荷
10～99 実働3日目出荷
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です。
  • 座金が付属しています(UAP-12UAP-16を除く)。安定性にすぐれ、取りつけ部を美しく装飾できます。
  • 表面処理のバリエーションは4種類。品番の末尾記号により選択できます。
末尾記号 表面処理
AL アルマイト処理
BK 静電塗装（つや消し黒）
SG 静電塗装（つや消しシルバー）
RD 静電塗装（つや消しレッド）
  • 静電塗装は、傷がつきにくいつや消しタイプ。高級感のある外観です。
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M4×10 220
M5×12 220
M6×12 220

＊1：　アルミ取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
