  • 高性能ショックアブソーバ

ボルトプレサポート

Bolt Pre-Support

PBV

安全上の注意用語説明取りつけ・メンテナンス設計資料

PBVボルトプレサポート

形状図

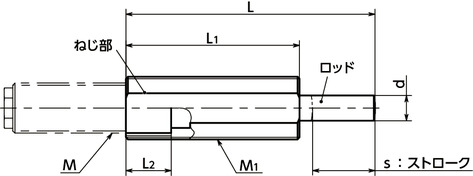

PBVボルトプレサポート寸法図

寸法・CAD・価格

単位 : mm

品番 M(細目)
ねじの呼び		 ピッチ M1(細目)
ねじの呼び		 ピッチ L L1 L2 d 適用ねじサイズ＊1・ストローク 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
ねじの呼び ピッチ ストローク
s
PBV08-10ND-A M8 1 M12 1 34.5 26.5 7.5 4 M8 1 6 18 14,200 15,620 CAD カート 在庫品
PBV08-10NF-A M8 1 M12 1 34.5 26.5 7.5 4 M8 1 6 18 14,900 16,390 CAD カート 非在庫品
PBV08-10NA-A M8 1 M12 1 34.5 26.5 7.5 4 M8 1 6 18 14,900 16,390 CAD カート 非在庫品
PBV10-10ND-A M10 1 M14 1 43 32.5 9.5 5 M10 1 8 29 15,600 17,160 CAD カート 在庫品
PBV10-10NF-A M10 1 M14 1 43 32.5 9.5 5 M10 1 8 29 16,300 17,930 CAD カート 非在庫品
PBV10-10NA-A M10 1 M14 1 43 32.5 9.5 5 M10 1 8 29 16,300 17,930 CAD カート 非在庫品
PBV12-10ND-A M12 1 M16 1 51.5 38.5 11.5 6 M12 1 10 44 14,600 16,060 CAD カート 在庫品
PBV12-10NF-A M12 1 M16 1 51.5 38.5 11.5 6 M12 1 10 44 15,600 17,160 CAD カート 非在庫品
PBV12-10NA-A M12 1 M16 1 51.5 38.5 11.5 6 M12 1 10 44 15,600 17,160 CAD カート 非在庫品
PBV14-10ND-A M14 1 M20 1.5 64 48 14 8 M14 1 12 90 13,500 14,850 CAD カート 在庫品
PBV14-10NF-A M14 1 M20 1.5 64 48 14 8 M14 1 12 90 15,000 16,500 CAD カート 非在庫品
PBV14-10NA-A M14 1 M20 1.5 64 48 14 8 M14 1 12 90 15,000 16,500 CAD カート 非在庫品
PBV14-10LD-A M14 1 M20 1.5 80 56 14 8 M14 1 20 100 18,900 20,790 CAD カート 非在庫品
PBV14-10LF-A M14 1 M20 1.5 80 56 14 8 M14 1 20 100 20,400 22,440 CAD カート 非在庫品
PBV14-10LA-A M14 1 M20 1.5 80 56 14 8 M14 1 20 100 20,400 22,440 CAD カート 非在庫品
PBV14-15ND-A M14 1.5 M20 1.5 64 48 14 8 M14 1.5 12 90 13,500 14,850 CAD カート 在庫品
PBV14-15NF-A M14 1.5 M20 1.5 64 48 14 8 M14 1.5 12 90 15,000 16,500 CAD カート 非在庫品
PBV14-15NA-A M14 1.5 M20 1.5 64 48 14 8 M14 1.5 12 90 15,000 16,500 CAD カート 非在庫品
PBV14-15LD-A M14 1.5 M20 1.5 80 56 14 8 M14 1.5 20 100 18,900 20,790 CAD カート 在庫品
PBV14-15LF-A M14 1.5 M20 1.5 80 56 14 8 M14 1.5 20 100 20,400 22,440 CAD カート 非在庫品
PBV14-15LA-A M14 1.5 M20 1.5 80 56 14 8 M14 1.5 20 100 20,400 22,440 CAD カート 非在庫品
PBV16-10ND-A M16 1 M22 1.5 64 48 14 8 M16 1 12 110 15,200 16,720 CAD カート 非在庫品
PBV16-10NF-A M16 1 M22 1.5 64 48 14 8 M16 1 12 110 16,700 18,370 CAD カート 非在庫品
PBV16-10NA-A M16 1 M22 1.5 64 48 14 8 M16 1 12 110 16,700 18,370 CAD カート 非在庫品
PBV16-10LD-A M16 1 M22 1.5 80 56 14 8 M16 1 20 130 20,200 22,220 CAD カート 非在庫品
PBV16-10LF-A M16 1 M22 1.5 80 56 14 8 M16 1 20 130 21,700 23,870 CAD カート 非在庫品
PBV16-10LA-A M16 1 M22 1.5 80 56 14 8 M16 1 20 130 21,700 23,870 CAD カート 非在庫品
PBV16-15ND-A M16 1.5 M22 1.5 64 48 14 8 M16 1.5 12 110 15,200 16,720 CAD カート 非在庫品
PBV16-15NF-A M16 1.5 M22 1.5 64 48 14 8 M16 1.5 12 110 16,700 18,370 CAD カート 非在庫品
PBV16-15NA-A M16 1.5 M22 1.5 64 48 14 8 M16 1.5 12 110 16,700 18,370 CAD カート 非在庫品
PBV16-15LD-A M16 1.5 M22 1.5 80 56 14 8 M16 1.5 20 130 20,200 22,220 CAD カート 非在庫品
PBV16-15LF-A M16 1.5 M22 1.5 80 56 14 8 M16 1.5 20 130 21,700 23,870 CAD カート 非在庫品
PBV16-15LA-A M16 1.5 M22 1.5 80 56 14 8 M16 1.5 20 130 21,700 23,870 CAD カート 非在庫品
PBV20-15ND-A M20 1.5 M25 1.5 79 59 18 10 M20 1.5 15 160 15,200 16,720 CAD カート 在庫品
PBV20-15NF-A M20 1.5 M25 1.5 79 59 18 10 M20 1.5 15 160 16,900 18,590 CAD カート 非在庫品
PBV20-15NA-A M20 1.5 M25 1.5 79 59 18 10 M20 1.5 15 160 16,900 18,590 CAD カート 非在庫品
PBV20-15LD-A M20 1.5 M25 1.5 99 69 18 10 M20 1.5 25 190 22,600 24,860 CAD カート 在庫品
PBV20-15LF-A M20 1.5 M25 1.5 99 69 18 10 M20 1.5 25 190 24,200 26,620 CAD カート 非在庫品
PBV20-15LA-A M20 1.5 M25 1.5 99 69 18 10 M20 1.5 25 190 24,200 26,620 CAD カート 非在庫品
PBV22-15ND-A M22 1.5 M27 1.5 79 59 18 10 M22 1.5 15 190 17,500 19,250 CAD カート 非在庫品
PBV22-15NF-A M22 1.5 M27 1.5 79 59 18 10 M22 1.5 15 190 19,200 21,120 CAD カート 非在庫品
PBV22-15NA-A M22 1.5 M27 1.5 79 59 18 10 M22 1.5 15 190 19,200 21,120 CAD カート 非在庫品
PBV22-15LD-A M22 1.5 M27 1.5 99 69 18 10 M22 1.5 25 220 24,900 27,390 CAD カート 非在庫品
PBV22-15LF-A M22 1.5 M27 1.5 99 69 18 10 M22 1.5 25 220 26,600 29,260 CAD カート 非在庫品
PBV22-15LA-A M22 1.5 M27 1.5 99 69 18 10 M22 1.5 25 220 26,600 29,260 CAD カート 非在庫品
PBV25-15ND-A M25 1.5 M33 1.5 109.5 78 22.5 12 M25 1.5 25 380 18,500 20,350 CAD カート 在庫品
PBV25-15NF-A M25 1.5 M33 1.5 109.5 78 22.5 12 M25 1.5 25 380 20,600 22,660 CAD カート 非在庫品
PBV25-15NA-A M25 1.5 M33 1.5 109.5 78 22.5 12 M25 1.5 25 380 20,600 22,660 CAD カート 非在庫品
PBV25-15LD-A M25 1.5 M33 1.5 139.5 93 22.5 12 M25 1.5 40 460 27,700 30,470 CAD カート 非在庫品
PBV25-15LF-A M25 1.5 M33 1.5 139.5 93 22.5 12 M25 1.5 40 460 29,600 32,560 CAD カート 非在庫品
PBV25-15LA-A M25 1.5 M33 1.5 139.5 93 22.5 12 M25 1.5 40 460 29,600 32,560 CAD カート 非在庫品
PBV27-30ND-A M27 3 M36 1.5 109.5 78 22.5 12 M27 3 25 470 23,300 25,630 CAD カート 非在庫品
PBV27-30NF-A M27 3 M36 1.5 109.5 78 22.5 12 M27 3 25 470 25,200 27,720 CAD カート 非在庫品
PBV27-30NA-A M27 3 M36 1.5 109.5 78 22.5 12 M27 3 25 470 25,200 27,720 CAD カート 非在庫品
PBV27-30LD-A M27 3 M36 1.5 139.5 93 22.5 12 M27 3 40 560 32,300 35,530 CAD カート 非在庫品
PBV27-30LF-A M27 3 M36 1.5 139.5 93 22.5 12 M27 3 40 560 34,400 37,840 CAD カート 非在庫品
PBV27-30LA-A M27 3 M36 1.5 139.5 93 22.5 12 M27 3 40 560 34,400 37,840 CAD カート 非在庫品
PBV33-15ND-A M33 1.5 M42 1.5 130.5 92.5 26.5 15 M33 1.5 30 690 34,700 38,170 CAD カート 非在庫品
PBV33-15NF-A M33 1.5 M42 1.5 130.5 92.5 26.5 15 M33 1.5 30 690 37,000 40,700 CAD カート 非在庫品
PBV33-15NA-A M33 1.5 M42 1.5 130.5 92.5 26.5 15 M33 1.5 30 690 37,000 40,700 CAD カート 非在庫品
PBV33-15LD-A M33 1.5 M42 1.5 170.5 112.5 26.5 15 M33 1.5 50 830 42,100 46,310 CAD カート 非在庫品
PBV33-15LF-A M33 1.5 M42 1.5 170.5 112.5 26.5 15 M33 1.5 50 830 44,400 48,840 CAD カート 非在庫品
PBV33-15LA-A M33 1.5 M42 1.5 170.5 112.5 26.5 15 M33 1.5 50 830 44,400 48,840 CAD カート 非在庫品
PBV36-15ND-A M36 1.5 M45 1.5 130.5 92.5 26.5 15 M36 1.5 30 830 40,400 44,440 CAD カート 非在庫品
PBV36-15NF-A M36 1.5 M45 1.5 130.5 92.5 26.5 15 M36 1.5 30 830 42,700 46,970 CAD カート 非在庫品
PBV36-15NA-A M36 1.5 M45 1.5 130.5 92.5 26.5 15 M36 1.5 30 830 42,700 46,970 CAD カート 非在庫品
PBV36-15LD-A M36 1.5 M45 1.5 170.5 112.5 26.5 15 M36 1.5 50 1000 50,400 55,440 CAD カート 非在庫品
PBV36-15LF-A M36 1.5 M45 1.5 170.5 112.5 26.5 15 M36 1.5 50 1000 52,800 58,080 CAD カート 非在庫品
PBV36-15LA-A M36 1.5 M45 1.5 170.5 112.5 26.5 15 M36 1.5 50 1000 52,800 58,080 CAD カート 非在庫品

＊1：　ご使用いただくパワーストップとねじの呼び・ピッチが同じ品番を選定してください。

品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

商品記号

ボルトプレサポートのストロークタイプを選択

商品記号 ストロークタイプ
N 標準ストローク
L ロングストローク

保護機構を選択

保護機構なし・・・商品記号D
一般環境用途に。

PBVボルトプレサポート

フェルト・・・商品記号F
防塵仕様。木工機などの粉塵環境用途に。

PBVボルトプレサポート

ワイパー・・・商品記号A
パワーストップ内部への液体の浸入を防ぎます。

PBVボルトプレサポート

ボルトプレサポートの保護機構を使用する場合、パワーストップ本体の保護機構は不要です。


材質・仕上げ

PBV
ねじ部 SUS420J2相当
ロッド SUS440B相当

特長

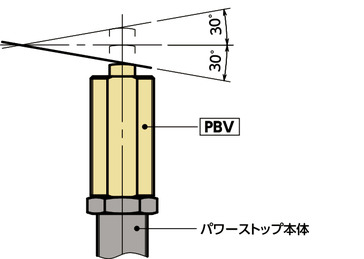

  • パワーストップにPBVを使用すると、衝突物との偏角を最大30°まで許容できます。

PBVボルトプレサポート
