アルミディスクハンドル

Aluminum Handwheel with Retractable Revolving Grip

HME

安全上の注意

HME

正しい使い方　ここがポイント！

動画はHSN（HSN）を用いた例です。本商品でも同様の操作で使用できます。


形状図

HME 寸法図

寸法・CAD・価格

絞り込み

カラー
すべて
SG
BK

単位 : mm

品番 D R H A s d d1 L Dg G P 質量
(g)		 カラー 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 追加工品を購入 在庫/非在庫
HME-125-C12-T-SG 125 12 45 24.5 4 31 23 18 22 62 44.5 460 SG 13,900 15,290 CAD カート カート 実働10日目出荷
HME-125-C12-T-BK 125 12 45 24.5 4 31 23 18 22 62 44.5 460 BK 13,900 15,290 CAD カート カート 実働10日目出荷
HME-125-C14-T-SG 125 14 45 24.5 4 31 23 18 22 62 44.5 440 SG 13,900 15,290 CAD カート カート 実働10日目出荷
HME-125-C14-T-BK 125 14 45 24.5 4 31 23 18 22 62 44.5 440 BK 13,900 15,290 CAD カート カート 実働10日目出荷
HME-140-C14-T-SG 140 14 47 26 4 36 23 19 24 77.5 52 590 SG 15,600 17,160 CAD カート カート 実働10日目出荷
HME-140-C14-T-BK 140 14 47 26 4 36 23 19 24 77.5 52 590 BK 15,600 17,160 CAD カート カート 実働10日目出荷
HME-140-C16-T-SG 140 16 47 26 4 36 23 19 24 77.5 52 590 SG 15,600 17,160 CAD カート カート 実働10日目出荷
HME-140-C16-T-BK 140 16 47 26 4 36 23 19 24 77.5 52 590 BK 15,600 17,160 CAD カート カート 実働10日目出荷
HME-160-C14-T-SG 160 14 48 26 4 36 23 20 24 77.5 61 760 SG 17,300 19,030 CAD カート カート 実働10日目出荷
HME-160-C14-T-BK 160 14 48 26 4 36 23 20 24 77.5 61 760 BK 17,300 19,030 CAD カート カート 実働10日目出荷
HME-160-C16-T-SG 160 16 48 26 4 36 23 20 24 77.5 61 700 SG 17,300 19,030 CAD カート カート 実働10日目出荷
HME-160-C16-T-BK 160 16 48 26 4 36 23 20 24 77.5 61 700 BK 17,300 19,030 CAD カート カート 実働10日目出荷
HME-200-C18-T-SG 200 18 53 27 4 42 23 24 25 87.5 80.5 1080 SG 20,300 22,330 CAD カート カート 実働10日目出荷
HME-200-C18-T-BK 200 18 53 27 4 42 23 24 25 87.5 80.5 1080 BK 20,300 22,330 CAD カート カート 実働10日目出荷
HME-200-C20-T-SG 200 20 53 27 4 42 23 24 25 87.5 80.5 1050 SG 20,300 22,330 CAD カート カート 実働10日目出荷
HME-200-C20-T-BK 200 20 53 27 4 42 23 24 25 87.5 80.5 1050 BK 20,300 22,330 CAD カート カート 実働10日目出荷

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

HME
リトラクタブル回転グリップGNSR ナイロン6（つや消し黒）
ハンドル AC4B
静電塗装（各色）
ハブカバー ナイロン6（ライトグレー）

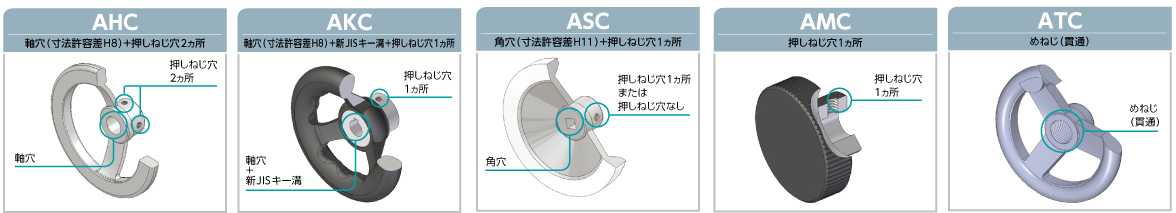

追加工

追加工品番

品番 加工記号 軸穴径 押しねじ加工 セットスクリュー 本体価格(円) 追加工価格(円) 価格(円・税別) 購入数
カート

納期

14:00までのご注文は実働1日目に出荷いたします。
※ご注文数が多い場合やご注文が重なった場合は、在庫切れのため出荷できない場合もございます。予めご了承ください。

直送

ご要望によりご指定先へ直送いたします。

特長

  • リトラクタブル回転グリップGNSRつきのハンドル。
  • グリップは通常倒れた状態。グリップを起こして使用します。
  • 手を離すと、スプリングの力でグリップは再び倒れます。
  • 倒したグリップは、ハンドル本体のポケットに収納されます。
  • ハブカバーは簡単に着脱できます。
  • カラーバリエーションは2色。品番の末尾記号により選択できます。
末尾記号 色
BK つや消し黒
SG つや消しシルバー

使用上の注意

本商品のグリップは取りはずしができません。無理な取りはずしはハンドルの破損の原因となります。
