• インデックスプランジャ

PLX

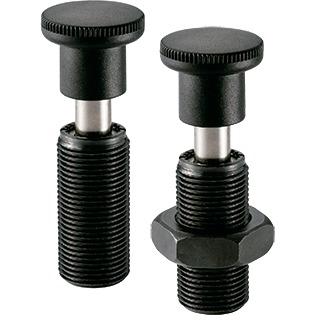

インデックスプランジャ

Indexing Plunger

形状図

PLXインデックスプランジャ寸法図

寸法・CAD・価格

絞り込み

ロックナットの
有無
すべて
-
M(細目)
すべて
M8×1
M10×1
M12×1.5
M16×1.5
M20×1.5
B
すべて
4
5
6
8
10
12
s
すべて
4
6
5
8
9
12
15
ノブカラー
すべて
BK
RD

単位 : mm

品番 ロックナットの
有無
M(細目) D D1 L L1 L2 Lb sw sw1 B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
適用カラー ノブカラー 価格
(円)
CAD 標準品を購入 備考
PLX-4-4-A - M8×1 16 11.5 39 16 5 - 10 - 4 4 4.5/12 11 1120 PXCS-8-10-** BK 970 CAD カート -
PLX-4-6-A - M8×1 16 11.5 41 16 5 - 10 - 4 6 4/12.5 11 1120 PXCS-8-10-** BK 1,090 CAD カート -
PLX-5-5-A - M10×1 19 13.8 45 18 6 - 12 - 5 5 5/15 20 1750 PXCS-10-12-** BK 900 CAD カート -
PLX-5-8-A - M10×1 19 13.8 48 18 6 - 12 - 5 8 5/18 20 1750 PXCS-10-12-** BK 940 CAD カート -
PLX-6-6-A - M12×1.5 23 16.2 54 22 6 - 14 - 6 6 6.5/19 32 2530 PXCS-12-14-** BK 940 CAD カート -
PLX-6-9-A - M12×1.5 23 16.2 57 22 6 - 14 - 6 9 6/25 33 2530 PXCS-12-14-** BK 1,040 CAD カート -
PLX-8-8-A - M16×1.5 28 19.6 66 26 8 - 17 - 8 8 8.5/26 67 4500 PXCS-16-17-** BK 1,210 CAD カート -
PLX-8-12-A - M16×1.5 28 19.6 70 26 8 - 17 - 8 12 8.5/28 68 4500 PXCS-16-17-** BK 1,360 CAD カート -
PLX-10-12-A - M16×1.5 28 19.6 70 26 8 - 17 - 10 12 9.5/38 69 7030 PXCS-16-17-** BK 1,680 CAD カート -
PLX-12-15-A - M20×1.5 33 25.4 86.5 33 10 - 22 - 12 15 11.5/40 130 10100 PXCS-20-22-** BK 1,900 CAD カート -
PLX-4-4-AK M8×1 16 11.5 39 16 5 4 10 13 4 4 4.5/12 16 1120 PXCS-8-10-** BK 1,020 CAD カート -
PLX-4-6-AK M8×1 16 11.5 41 16 5 4 10 13 4 6 4/12.5 16 1120 PXCS-8-10-** BK 1,140 CAD カート -
PLX-5-5-AK M10×1 19 13.8 45 18 6 5 12 17 5 5 5/15 27 1750 PXCS-10-12-** BK 960 CAD カート -
PLX-5-8-AK M10×1 19 13.8 48 18 6 5 12 17 5 8 5/18 27 1750 PXCS-10-12-** BK 1,000 CAD カート -
PLX-6-6-AK M12×1.5 23 16.2 54 22 6 6 14 18 6 6 6.5/19 42 2530 PXCS-12-14-** BK 1,000 CAD カート -
PLX-6-9-AK M12×1.5 23 16.2 57 22 6 6 14 18 6 9 6/25 43 2530 PXCS-12-14-** BK 1,100 CAD カート -
PLX-8-8-AK M16×1.5 28 19.6 66 26 8 8 17 24 8 8 8.5/26 87 4500 PXCS-16-17-** BK 1,320 CAD カート -
PLX-8-12-AK M16×1.5 28 19.6 70 26 8 8 17 24 8 12 8.5/28 88 4500 PXCS-16-17-** BK 1,470 CAD カート -
PLX-10-12-AK M16×1.5 28 19.6 70 26 8 8 17 24 10 12 9.5/38 89 7030 PXCS-16-17-** BK 1,790 CAD カート -
PLX-12-15-AK M20×1.5 33 25.4 86.5 33 10 10 22 30 12 15 11.5/40 165 10100 PXCS-20-22-** BK 2,100 CAD カート -
PLX-4-4-A-RD - M8×1 16 11.5 39 16 5 - 10 - 4 4 4.5/12 11 1120 PXCS-8-10-** RD 1,490 CAD カート 非在庫品
PLX-4-6-A-RD - M8×1 16 11.5 41 16 5 - 10 - 4 6 4/12.5 11 1120 PXCS-8-10-** RD 1,610 CAD カート 非在庫品
PLX-5-5-A-RD - M10×1 19 13.8 45 18 6 - 12 - 5 5 5/15 20 1750 PXCS-10-12-** RD 1,560 CAD カート 非在庫品
PLX-5-8-A-RD - M10×1 19 13.8 48 18 6 - 12 - 5 8 5/18 20 1750 PXCS-10-12-** RD 1,600 CAD カート 非在庫品
PLX-6-6-A-RD - M12×1.5 23 16.2 54 22 6 - 14 - 6 6 6.5/19 32 2530 PXCS-12-14-** RD 1,680 CAD カート 非在庫品
PLX-6-9-A-RD - M12×1.5 23 16.2 57 22 6 - 14 - 6 9 6/25 33 2530 PXCS-12-14-** RD 1,780 CAD カート 非在庫品
PLX-8-8-A-RD - M16×1.5 28 19.6 66 26 8 - 17 - 8 8 8.5/26 67 4500 PXCS-16-17-** RD 1,990 CAD カート 非在庫品
PLX-8-12-A-RD - M16×1.5 28 19.6 70 26 8 - 17 - 8 12 8.5/28 68 4500 PXCS-16-17-** RD 2,140 CAD カート 非在庫品
PLX-10-12-A-RD - M16×1.5 28 19.6 70 26 8 - 17 - 10 12 9.5/38 69 7030 PXCS-16-17-** RD 2,460 CAD カート 非在庫品
PLX-12-15-A-RD - M20×1.5 33 25.4 86.5 33 10 - 22 - 12 15 11.5/40 130 10100 PXCS-20-22-** RD 2,820 CAD カート 非在庫品
PLX-4-4-AK-RD M8×1 16 11.5 39 16 5 4 10 13 4 4 4.5/12 16 1120 PXCS-8-10-** RD 1,540 CAD カート 非在庫品
PLX-4-6-AK-RD M8×1 16 11.5 41 16 5 4 10 13 4 6 4/12.5 16 1120 PXCS-8-10-** RD 1,660 CAD カート 非在庫品
PLX-5-5-AK-RD M10×1 19 13.8 45 18 6 5 12 17 5 5 5/15 27 1750 PXCS-10-12-** RD 1,620 CAD カート 非在庫品
PLX-5-8-AK-RD M10×1 19 13.8 48 18 6 5 12 17 5 8 5/18 27 1750 PXCS-10-12-** RD 1,660 CAD カート 非在庫品
PLX-6-6-AK-RD M12×1.5 23 16.2 54 22 6 6 14 18 6 6 6.5/19 42 2530 PXCS-12-14-** RD 1,740 CAD カート 非在庫品
PLX-6-9-AK-RD M12×1.5 23 16.2 57 22 6 6 14 18 6 9 6/25 43 2530 PXCS-12-14-** RD 1,840 CAD カート 非在庫品
PLX-8-8-AK-RD M16×1.5 28 19.6 66 26 8 8 17 24 8 8 8.5/26 87 4500 PXCS-16-17-** RD 2,100 CAD カート 非在庫品
PLX-8-12-AK-RD M16×1.5 28 19.6 70 26 8 8 17 24 8 12 8.5/28 88 4500 PXCS-16-17-** RD 2,250 CAD カート 非在庫品
PLX-10-12-AK-RD M16×1.5 28 19.6 70 26 8 8 17 24 10 12 9.5/38 89 7030 PXCS-16-17-** RD 2,570 CAD カート 非在庫品
PLX-12-15-AK-RD M20×1.5 33 25.4 86.5 33 10 10 22 30 12 15 11.5/40 165 10100 PXCS-20-22-** RD 3,020 CAD カート 非在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

材質・仕上げ

PLX-A PLX-AK PLX-A-RD PLX-AK-RD
ノブ ナイロン6(つや消し黒) ナイロン6(つや消し黒) ナイロン6(つや消しレッド) ナイロン6(つや消しレッド)
本体 SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
SUM22L
四三酸化鉄皮膜(黒)
ピン S45C(硬度50-60HRC) S45C(硬度50-60HRC) S45C(硬度50-60HRC) S45C(硬度50-60HRC)
スプリング SUS301 SUS301 SUS301 SUS301
ロックナット S45C
四三酸化鉄皮膜(黒)
S45C
四三酸化鉄皮膜(黒)

特長

  • 各ピン径について2種類のストロークを標準化
    (ピン径:φ10・φ12を除く)。
  • 割り出し・位置決めに。
  • ピンは焼入れ済み。耐摩耗性にすぐれています。
  • PLX-A-RD PLX-AK-RDはノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。
  • 商品記号により、ロックナットの有無・ノブの色が選択できます。
商品記号 ロックナット ノブの色
PLX-A なし*1 つや消し黒
PLX-AK あり つや消し黒
PLX-A-RD なし*1 つや消しレッド
PLX-AK-RD あり つや消しレッド

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


関連商品

同形状でステンレス製のインデックスプランジャPLXSがあります。
PLXS

PLXインデックスプランジャ

取りつけ部に対して本体のねじが長い場合、ねじ込み長さの調整にインデックスプランジャ用カラーPXCSをご使用ください。
PXCS

PLXインデックスプランジャ
