• インデックスプランジャ

PLXS-5-8-S-A4

インデックスプランジャ

Indexing Plunger

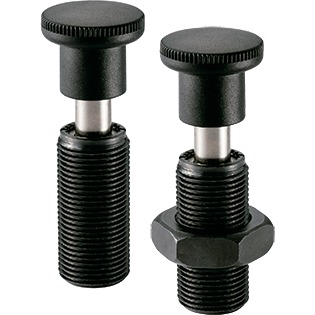

PLXS-5-8-S-A4の形状図

PLXS-S-A4インデックスプランジャ寸法図

単位 : mm

品番 ロックナットの
有無
M(細目)
ねじの呼び
ピッチ D D1 L L1 L2 Lb sw sw1 B s 荷重(N)
min./max.
質量
(g)
ピンのせん断荷重
(N)
適用カラー 価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PLXS-5-8-S-A4 - M10 1 18 13.8 48 18 6 - 12 - 5 8 3/14 32 1820 PXCS-10-12-** 7,010 7,711 CAD カート 在庫品

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

PLXS-5-8-S-A4の材質・仕上げ

PLXS-S-A4 PLXS-SK-A4
ノブ SUS316 SUS316
本体 SUS316 SUS316
ピン SUS316
ニッケルメッキ
SUS316
ニッケルメッキ
スプリング SUS316Ti SUS316Ti
ロックナット - SUS316

PLXS-5-8-S-A4の特長

  • SUS316のオールステンレス製。SUS304より耐蝕性・耐薬品性にすぐれています。
  • 各ピン径について2種類のストロークを標準化
    (ピン径:φ10・φ12を除く)。
  • 割り出し・位置決めに。
  • ピンはニッケルメッキ済み。耐摩耗性にすぐれています。
  • ロックナットの有無が選択できます。
商品記号 ロックナット
PLXS-S-A4 なし*1
PLXS-SK-A4 あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


関連商品

取りつけ部に対して本体のねじが長い場合、ねじ込み長さの調整にインデックスプランジャ用カラーPXCSをご使用ください。
PXCS

PLXS-S-A4インデックスプランジャ
