• インデックスプランジャ

PMXS-4-M8-1-R

インデックスプランジャ- リングタイプ

Indexing Plunger - Lifting Ring style

PMXS-4-M8-1-Rの形状図

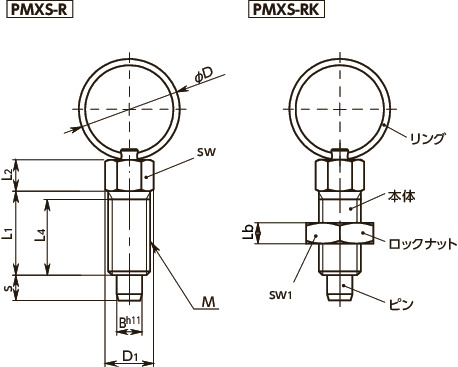

PMXS-Rインデックスプランジャ- リングタイプ寸法図

単位 : mm

品番 ロックナットの
有無
M
ねじの呼び
ピッチ 並目/細目 D1 L1 L2 L4
min.
Lb sw sw1 B D s 荷重(N)
min./max.
質量
(g)
許容締めつけトルク
(N・m)
ピンのせん断荷重
(N)
適用カラー 価格
(円)
税込
価格
CAD
ダウンロード
標準品を購入 在庫/非在庫
PMXS-4-M8-1-R - M8 1 細目 9.2 16 6 13.5 - 8 - 4 18 4.5 5/24 8 8 1160 PXCS-8-10-** 1,300 1,430 CAD カート 在庫品

●本商品は2013年に品番を変更しました。
 例:(旧)PMXS-4-R →(新)PMXS-4-M6-R

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

PMXS-4-M8-1-Rの材質・仕上げ

PMXS-R PMXS-RK
リング SUS301 SUS301
本体 SUS303 SUS303
ピン SUS303 SUS303
スプリング SUS301 SUS301
ロックナット SUS303

PMXS-4-M8-1-Rの特長

  • シンプル構造のインデックスプランジャです。
  • コストパフォーマンスにすぐれています。
  • ピン径はφ3 - φ10,本体ねじ径はM6-M16を標準化。M6-M12は並目と細目があります。
  • 商品記号により、ロックナットの有無が選択できます。
商品記号 ロックナット
PMXS-R なし*1
PMXS-RK あり

*1: ゆるみ止めサービスをご利用ください。(⇒ゆるみ止めサービス


強度

品番 許容締めつけ
トルク(N・m)
PMXS-3-M6 2
PMXS-3-M6-0.75 3
PMXS-4-M6 2
PMXS-4-M8-1 8
PMXS-5-M8 7
PMXS-5-M8-1 7
PMXS-5-M10-1 22
PMXS-6-M10 15
PMXS-6-M12-1.5 38
PMXS-8-M12 20
PMXS-8-M12-1.5 20
PMXS-8-M16-1.5 80
PMXS-10-M16-1.5 80

ねじ部が破損する恐れがありますので、ロックナットの締めつけトルクは上表の値を超えないようにしてください。
